Brisana vsebina odstranjenega uporabnika.

[PZUFIC]

Kakor jaz mislim bi moral biti nekje 3mm2. Zna pa priti do težav pri zagonu. In verjetno boš moral vedno celega razviti.

[psevdonim]

- tok motorja je približno dvakratnik moči, torej 14A. Pri manjših motorjih je več, pri večjih manj. Za 7kW je verjetno nekje 16A. Jaz ga ne bi zaganjal z varovalko, manjšo od 25A. Verjetno pa je na stroju že DM stikalo ali vsaj bimetal (s kontaktorjem), nastavljen na tok, ki je napisan na tablici motorja. Orientacijski podatki za motorje in varovalke so na platnicah katalogov Iskra, Schrack, Moeller, itd, žal pa nobenega nimam doma;

- varovalka 25A, 100 metrov kabla: 6 mm2 bi moralo ustrezati, mogoče celo 4 mm2. Bom pogledal jutri v tabele, če še ne bo boljšega odgovora;

- tudi jaz iščem poceni kabel 5x2.5 mm2 , prenašati/prevažati pa ga nameravam kar na vozičku za cev za zalivanje (Bauhaus ali Baumax za 12-13€. Voziček, ne kabel.)

- mogoče bi bila cenejša varianta z električno "motorko", ali pa kar bencinsko ? V bauhausu kupiš neka noname jajca s 5-letno garancijo, 100 metrov enofaznega podaljška, in gremo

[tonko]

Tok na vsaki od faz je približno 17.5A

Kabel 4mm2 * 100m = 0.438ohm = Padec napetosti na vsakem od treh vodnikov 7.66V , izgube v kablu na treh vodnikih = 3*134W = 402W

Kabel 6mm2 * 100m = 0.2916ohm = Padec napetosti na vsakem od treh vodnikov 5.1V , izgube v kablu na treh vodnikih = 3*89.3W = 268W

Kabel 10mm2 * 100m = 0.175ohm = Padec napetosti na vsakem od treh vodnikov 3.06V , izgube v kablu na treh vodnikih = 3*53.6W = 160.7W

Glede na to da obremenitev ni stalno 17.5A bo verjetno 6mm2 ali tudi 4mm2 zadosti

[Slowfly]

Ali pa dvakrat letno izvedeš premik krožne žage bliže vtičnici.

[.]

Brisana vsebina odstranjenega uporabnika.

[Silvo]

Za 2x na leto kupi običajen PP00 4x4mm2. (kabel za v zid -po moje najcenejša varianta) Nekdo bo rekel, da tak kabel ni primeren za zvijanje ... Ko je sestra začela graditi hišo, smo kabel več kot leto nekajkrat na leto zvijali ter razvijali - šel je namreč čez travnik kjer se je kosilo, do soseda. Eno zimo je celo "prezimil" pod snegom. Dvomim, da bi "gumi" kabel vse to preživel...

[polh]

Borisz: Hm, v Elektronabavi je tak kabel pol cenejši kot v Bauhausu in podobno. Če pa je še kje cenejši pa ne vem.

[BojanR]

Za 7,5 kW dovolj kabel preseka 2,5mm2 (trofazno), tudi če bi ga polagal v instalacijski cevi, tvoj pa bo na prostem. Bolje je vzeti takšnega, malo kvalitetnejšega, kot pa 4 ali 6 mm2 s slabo izolacijo, ki se bo postarala in bo čez par let "fuč". Flex Y-JZ 5x2,5 bi bil pravi kabek zate.
Zagon za kabel ne bi smel biti problem, ker je zagon kratkotrajen.
Paziti pa moraš, da cel kabel odviješ, ker je to lahko problem pri velikih tokovih zaradi gretja.

[MarkoM]

Sicer nima veze s temo: sem ugotovil, da z motorno žago lahko dosti hitreje nažagaš drva. Naložiš v stojalo in enkrat prerežeš (v mojem primeru so drva dolga nekje pol metra, ravno prav za v peč).

Drugače bi pa za 100m dolžine vzel večji presek kot 2,5.

[.]

Brisana vsebina odstranjenega uporabnika.

[BojanR]

Klik

[alex007]

Za pogon podobnega motorja 7,5 kW imam jaz kabel 4mm2 dolžine cca 70m, varovalke 25A. Motor mi poganja žago za razrez hlodovine in je v uporabi kar precej več kot dva krat na leto. Kabel imam položen v zemljo. Tako imam to že okoli 10 let, pa do sedaj še ni bilo nobenih problemov.

[Marjanp]

@borisz

Tudi moje mnenje je, da gre za 7,5kW motor - takšni so danes standardni - obstaja možnost, da je motor že precej v letih in tako 7kW.

Potrebne preseke žic si lahko ogledaš v pripetih datotekah:

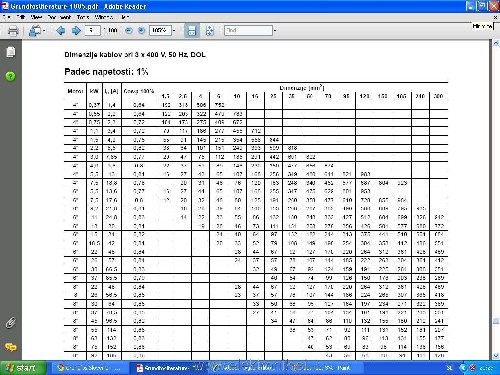

- za padec napetosti 1% in

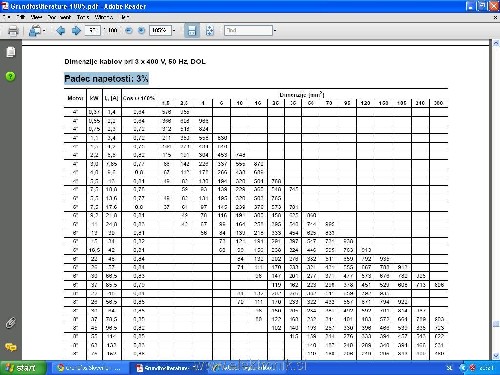

- za padec napetosti 3%.

Tabeli sta vzeti iz dokumentacije Grundfosovih potopnih črpalk - dimenzioniranje priključnih kablov.

Osebno nabavljam kable v Telmak Logatec, tudi zaradi tega, ker je možna nabava nad 100m.

Tudi jaz bi ti priporočil uporabo trdega kabla (včasih oznaka PGP).
Kabel bi zakopal vsaj 20 cm globoko, tako bi bil fiksen.
Kot opažam je najmanjši presek kabla za tvoje potrebe 5 X 4 mm2 (5-x zato,da imaš tako možnost tudi 1 faze).
100 m takega kabla na kolutu za vrtno cev, pa takšen kolut uniči zelo hitro - zaradi teže.

[.]

Brisana vsebina odstranjenega uporabnika.
