[Brane212]

Premalo.

Prelotaj vse pine na vseh elementih, potem pa polotaj še vie.

S tem da viam ne pomaga preprosto lotanje, ampak moraš skoznje zalotati tudi tanko bakreno žičko.

Stvar gre doka hitro. Olupiš nek kabel, tako da dobiš tanke licne, nato pa z lotkolmom segreješ vio, ji dodaš malo spajke, nato pa skozi vse porineš žičko ( ravno tolko, da pogleda na drugi strani ven ), vse skupaj še malo pogreješ, da se spajka prime žičke, nato pa z olfo ali malimi ščipalkami žico pocvikaš in ponoviš vajo na naslednji viji...

[MadMax]

Hitrost je relativna...
Dvomim, da bi bil fertik prej kot v 5h res intenzivnega dela.
Pa ok, sigurno je šlo v to oživljanje že nekajkrat toliko časa

[Brane212]

Kje je problem ?

Na pin porabiš mogoče 5 sekund ( pa verjetno manj ), na vio pa glih ene tolk.

[MadMax]

Ah, neprava ura... Jaz bi dratke tlačil še v že "zasedene" vie...

[Azrael]

Sem prelotal večino plošče, nekaj bo še ostalo za jutri (del okoli User in serijskega porta).

Na barve in delovanje na splošno to ni imelo vpliva. Sem pa hotel med seboj zamenjati oba CD4066, saj nimam nobenega doma in sem delujočega (U18) izgubil - padel v travo, ko sem nesel vse skupaj ven, da bi odvečen flux od spajke očistil.

Bravo jest.

[Azrael]

Ta teden je bilo veliko drugih obveznosti, zato je bilo ukvarjanja s C64 bolj malo, nekaj pa le:

1. Sestavil sem en adapter EPROM/PLA (vir)in zadeva deluje.
2. Odkril krivca za ČB sliko. To je generator clock impulzov 8701.

Ko sem vstavil v problematično ploščo nova 4066 in dobil spet ČB sliko, nisem preveril kaj se zgodi s PETASCII znaki v grafiki visoke ločljivosti, saj sem menil, da to ni odpravilo napake. Kot se je pokazalo, je bila sodba mogoče preuranjena.saj gre najverjetneje za dve napaki.

Danes sem sestavil adapter EPROM/PLA, pini so iz odslužene elektronike (moških letvic z okroglimi pini nimajo ne v HTE, IC in Delko) in poskusil srečo s ploščama, ki mi jih je dal Peter.

Adapter z AM27C512 deluje na plošči verzije 250425, na starejši plošči verzije 250407, pa ne. Sumim, da je problem prepočasen EPROM. saj deluje samo EPROM od AMD, primerek od Texas Instruments pa ne, čeprav sta oba deklarirana za 150ns. in bom moral nabaviti hitrejše primerke.

EPROM je za razliko od originalnega PLA, čisto hladen in je zamenjava, kljub potrebi po adapterju, vsaj po prvih vtisih sprememba na bolje.

Ali je računalnik s tem EPROM-om stabilen, pa še ne morem potrditi, saj je deloval le nekaj 10 minut in to odprt in ga bom v prihodnjih dneh vgradil v ohišje in pustil delovati več ur, tako da bo mlel kakšno igro, vremenska napoved pa je tudi ugodna za Burn in test. Upam samo, da ne bo kaj v smislu Crash & burn.

In še kako sem odkril, da je problem 8701.

Ker je plošča, ki sem jo sedaj usposobil z EPROM/PLA adapterjem imela defekten tudi generator urinih (clock) impulzov, sem ga sposodil iz problematične plošče in spet dobil ČB sliko tako, da je z zelo veliko verjetnostjo za pojav ČB slike krivo to integrirano vezje.

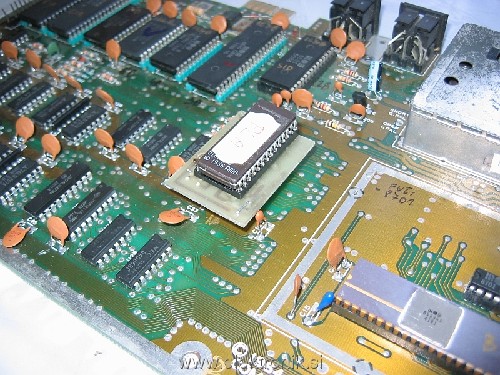

Pripenjam sliko adapterja v plošči in pdf s tiskanino za adapter, če bo kdo rabil.

[Azrael]

Že nekaj časa nisem nič napisal v to temo.

Stanje je sedaj tako:

- plošča s katero se je vse začelo kaže, da deluije:



V okvari so bili: U6 CPU 8500 (uspešno zamenjan z 6510), U20 8701, U21 4066, menjal kondi C66 470uF (se je posušil - brum v zvoku) in enega poškodovanega keramičnega, hladni spoji in izgubil sem U18 4066.

Sumim, da je za kupček fuč čiperaja zaslužen elektrošok. V glavnem, če bi vedel... in po bitki je lahko biti general... je popravilo elektronike za katero se ne ve zgodovine, svojevrsten iziv.

Glede Eprom/PLA, tudi AMDjev primerek 27C512 150ns je prepočasen, računalnik, ko je popolnoma sestavljen in pri sedanjih temperaturah, zmrzne prej kot v minuti in bo treba nabaviti hitrejše, 45ns primerke.

Preizkusil sem še nekaj drugih Epromov (vsi 150ns) in je stanje le še slabše (računalnik niti ne štarta do pozdravnega zaslona, šahovnica, Out of memory error, zanimive cifre za količino RAMa (tudi več kot 64k), pravilno delovanje le nekaj sekund, skratka še slabše.

[Brane212]

1. EPROMU zna pomagati, če nanj posvetiš skozi okenček.

2. EPROM lahko nadomestiš s FLASH čipom, katerega se da dobiti v bistveno hitrejši izvedbi. Nekje imam 128kx8 70ns kose...

[Azrael]

Res je, flash je lahko bistveno hitrejši od Eproma in je napetostno in pin kompatibilen. Seveda med kramo nimam nobenega primernega, samo pol manjše.

Farnell ima Atmelove 45ns OTP Eprome (s temi naj bi Eprom/PLA deloval brezhibno) po relativno ugodni ceni (gledano na ceno flash v istem ohišju in kapacitete), ampak ker ni nujno, bom naročilo oddal šele ko se bo nabralo več stvari in bo cesta prevozna (pravijo da delajo kanalizacijo), da ne bo treba po celem kraju iskati dostavljalca, ko bi nekje obtičal s kombijem.

[Tom-Cat]

Jaz sem v svojih C64 uporabljal ze veliko razlicnih EPROM-ov in do sedaj so vsi delali BP, tako da mislim da EPROM ni krivec za tvoje probleme. 150ns je cisto primeren.
Po izkusnjah bi rekel da je sel eden od RAM-ov, sem imel enak problem v enem C128 in po menjavi ram-ov vse deluje ok.

Edit: za PLA replacement EPROM pa mislim da 150ns ni dovolj... jaz bi tam vzel hitrejsega, ker vem da so ljudje imeli probleme.

[Azrael]

Tako je, Eprom, ki nadomešča PLA je problem.

Sedaj, ko je malo hladneje, mi je na tem mlinčku za kratek čas uspelo pognati Doctor64 in ni našel napake v RAM, tako da je verjetno ves problem nestabilnosti prepočasen Eprom, ki nadomešča PLA.

[Brane212]

Zakaj ga ne nadomestiš s CPLDjem ?

Sedaj čakaš na dobavo čipa, ki ga nimaš kaj uporabit izven te vloge. Če pa bi šel v varianto s CPLDjem, jih mirno lahko vzameš nekaj, ker jih boš že lahko uporabil še za kaj drugega.

Kaki vanilla Xilinx bi znal biti čisto poceni in več kot več kot dovolj za tale namen, celo najmanjši modeli...

[Azrael]

Za Eprom sem se odločil zaradi zaloge iz starih matičnih plošč, ki je nimam drugače kaj uporabiti. Bom poskusil še s kondijem na /CAS liniji, če bom mogoče pridobil na stabilnosti. Na to malenkot sem pozabil.

CPLD pa izgleda simpatično:

http://www.fpgaarcade.com/c64_customs.html

Ampak ima isti problem kot 45ns Epromi, treba bo v nabavo.
