[SimonS]

Dejko
Hvala pomaga! Sem imel označeno Re-link
Ja načeloma se res prvo naredi shemo in napravi annonite.
Hudič je v tem, kda ko je potrebno kaj popravljati, spreminjati. In takrat uleti nek element z čudno številko. Saj načeloma ni moteče. Ampak je pa lepo če se že dela....

[dejko1]

Super da ti dela Včasih se preštevilčenje uporablja tudi potem, ko imaš že PCB narejen, npr. zato da so elementi lepo po številkah urejeni glede na lokacijo na PCB.

@matjay: Do podobnih težav lahko pride npr. če spreminjaš grid na shemi (tega najbolje ne delat, ker mora grid sovpadat z gridom shematskih elementov!) ali če imaš napake v shematskih elementih (napačen grid, napačno obrnjeni pini). Elementi iz uradne knjižnice s privzetim gridom bi morali delovat bp.

[matjay]

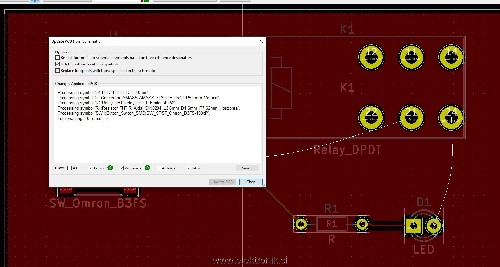

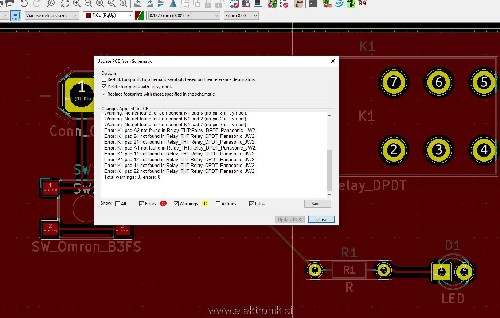

še vedno imam problem z releji.
naredil sem en enostaven primer, pa bi prosil, če lahko nekdo, ki bolj pozna kicad to reši.

LP
matjaz

[SimonS]

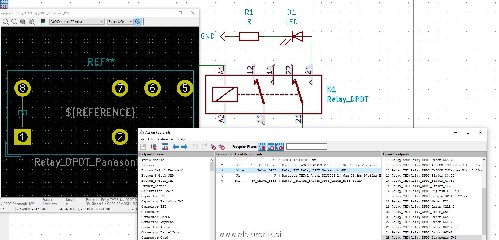

Enostavno. Izbral si napačen rele. Tega ki si ti vzel na shemi ima oznake A1, A2, .... tega ki si povezal pa 1,8,....
Zato program ne ve. Ti pa ob uvozu javi napako.

[matjay]

Hvala za hiter odgovor.
Veliko variant pa sem izbral napačno.
Med iskanjem raznih navodil sem naletel na Gerber to order, vtičnik za narediti gerber file za posameznega proizvajalca. Vse naredi sam.

LP
Matjaž

[Iztok_S]

Na nekaterih računalnikih ni deloval 3D pogled elementov za user datoteke ob izbiranju in ali editiranju komponent.
Probaval sem vse mogoče in na koncu našel dobro in enostavno rešitev.
KiCad sedaj vedno namestim v svojo mapo C:\KiCad in zadeva dela na vseh računalnikih z Win10 brez problemov.

Ne pozabi nastaviti v "Možnosti" ("Options") > "Configure paths":
KICAD9_3RD_PARTY >> (D:\pot do tvojih KiCad knjiznjic)\ ...*.stp
KICAD_USER_TEMPLATE_DIR >> (D:\pot do tvojih KiCad knjiznjic)\template
