Varilni inverter aparat WTL problem
Pojdi na stran Prejšnja  1, 2

Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Elektronika
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
benc
Član
Član



Pridružen-a: Sre 14 Jun 2006 21:41
Prispevkov: 132
Aktiv.: 0.57
Kraj: Idrija

PrispevekObjavljeno: Tor Apr 15, 2025 8:58 am    Naslov sporočila:   Odgovori s citatom

DusanK je napisal/a:
Odgovori še na moja vprašanja.


Bom poskusil.
Na telefonu sem gledal pa pozno je bilo včeraj in sem slabo videl. Think
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo Obišči avtorjevo spletno stran MSN Messenger - naslov
benc
Član
Član



Pridružen-a: Sre 14 Jun 2006 21:41
Prispevkov: 132
Aktiv.: 0.57
Kraj: Idrija

PrispevekObjavljeno: Tor Apr 15, 2025 9:06 pm    Naslov sporočila:   Odgovori s citatom

DusanK je napisal/a:
Najprej vse dobro očisti prahu in umazanije.
Je čip U6 samo umazan ali poškodovan? Kakšna je njegova oznaka?
U3=TL074?
U1=TOP2xx? (zalit v rdeči masi) pwm kontroler


U3 imas prav.
U1 je TOP244pn

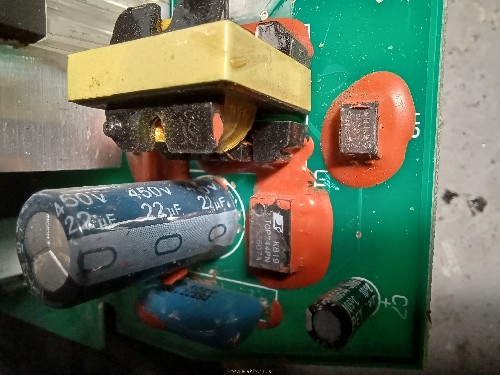

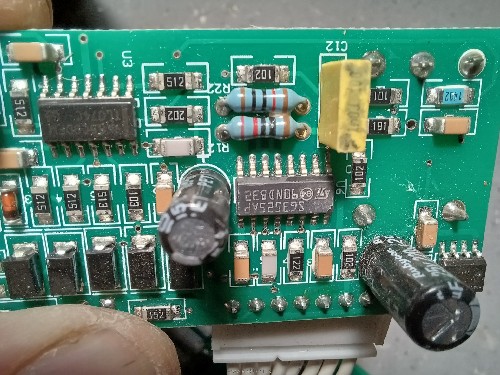

Tisti prej od laka neptepoznaven cip je pa tudi na sliki.



 Opis:
 Velikost datoteke:  1.23 MB
 Pogledana:  5 krat




 Opis:
 Velikost datoteke:  1.04 MB
 Pogledana:  8 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo Obišči avtorjevo spletno stran MSN Messenger - naslov
benc
Član
Član



Pridružen-a: Sre 14 Jun 2006 21:41
Prispevkov: 132
Aktiv.: 0.57
Kraj: Idrija

PrispevekObjavljeno: Tor Apr 15, 2025 9:08 pm    Naslov sporočila:   Odgovori s citatom

mateik je napisal/a:

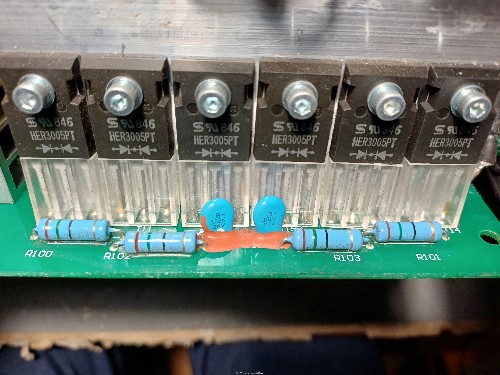

Kaj pa je tole črno?

Ni črno. Slika je bila slaba.



 Opis:
 Velikost datoteke:  2.65 MB
 Pogledana:  7 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo Obišči avtorjevo spletno stran MSN Messenger - naslov
benc
Član
Član



Pridružen-a: Sre 14 Jun 2006 21:41
Prispevkov: 132
Aktiv.: 0.57
Kraj: Idrija

PrispevekObjavljeno: Pet Apr 25, 2025 9:47 pm    Naslov sporočila:   Odgovori s citatom

Roby je napisal/a:
Poglej tudi C7, pa ne kapacitivnosti ampak ESR.
Sam kondenzatorjev ne mečem ven, ESR pokaže dovolj dobro v vezju.

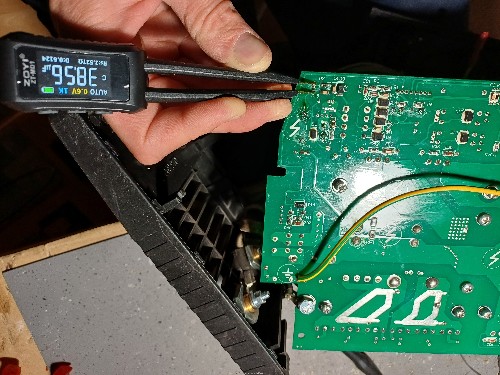

Sem si nabavil en aparat za ta Rs meriti. Na C7 pokaze to na sliki. Ta je 47mikrof in 35v
Kako vem kaj je ok?



 Opis:
 Velikost datoteke:  2.94 MB
 Pogledana:  20 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo Obišči avtorjevo spletno stran MSN Messenger - naslov
DusanK
Član
Član



Pridružen-a: Pon 19 Nov 2012 23:46
Prispevkov: 1972
Aktiv.: 12.88
Kraj: Medvode - med vodami

PrispevekObjavljeno: Sob Apr 26, 2025 12:03 am    Naslov sporočila:   Odgovori s citatom

Bolje bi bilo, če pomeriš kondenzator C7 izven vezja, saj morebitni elementi, ki so paralelno/serijsko vezani z merjencem lahko vplivajo na meritev.
Vidim, da si meril pri 1kHz. Predvidevam, da je elko 47uF/35V firme Rubycon YXF serije.

Če da, potem je glede na njegov datasheet faktor disipacije (D) ali tanδ=0,12 pri 35V in 120Hz.
Iz tega se lahko izračuna max. ESR=tanδ/(2πfC)​, ki znaša pri 120Hz cca. 3,38Ω.
Ti imaš pri 1kHz C=38,56uF, D(tanδ)=0,6124 ter Rs=2,527Ω.
RS = Series Resistance ali serijska upornost, ki ni vedno enaka ESR vendar naj bi bil pri elkotih tam tam.

Imam meritve novega kondenzatorja 47uF/35V samo drug proizvajalec YAGEO serija SK A3 04/02 in sem z ESR metrom VA520B izmeril ESR pri 100Hz=2,8Ω pri 1kHz=1,17Ω in pri 10kHz=0,8Ω in faktor D pri 100Hz=0,07, pri 1kHz=0,27 ter 10kHz=1,45.
Vzemi C7 ven iz vezja in ponovi meritev pri 1kHz, nato še 100Hz in 10kHz, ter objavi rezultate. Me firbca.

_________________
Največji čar - električar
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
benc
Član
Član



Pridružen-a: Sre 14 Jun 2006 21:41
Prispevkov: 132
Aktiv.: 0.57
Kraj: Idrija

PrispevekObjavljeno: Sob Apr 26, 2025 10:33 pm    Naslov sporočila:   Odgovori s citatom

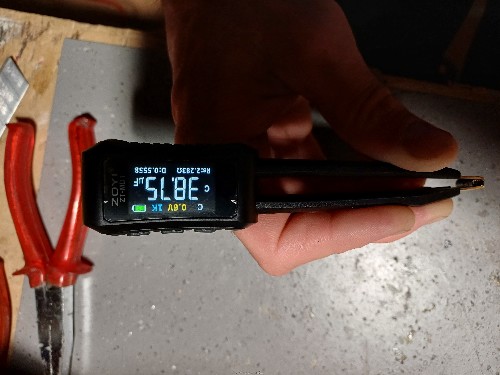

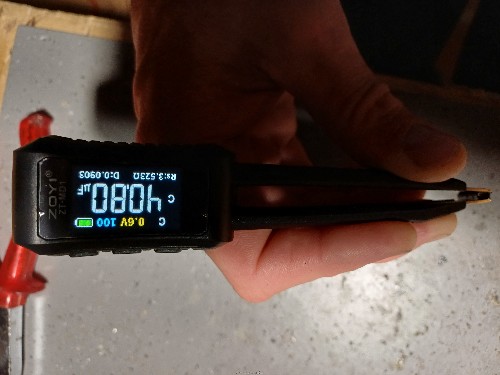

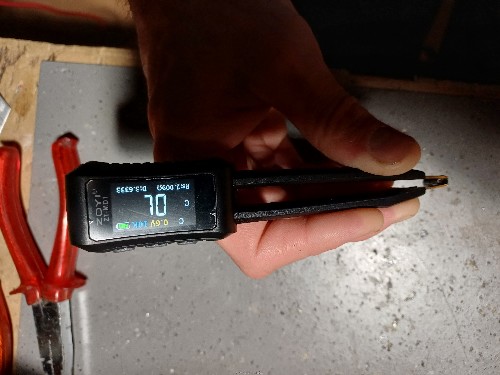

Hm. Pri 10k ne pokaže nic.


 Opis:
 Velikost datoteke:  2.27 MB
 Pogledana:  7 krat




 Opis:
 Velikost datoteke:  2.28 MB
 Pogledana:  4 krat




 Opis:
 Velikost datoteke:  2.12 MB
 Pogledana:  3 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo Obišči avtorjevo spletno stran MSN Messenger - naslov
Roby
Član
Član



Pridružen-a: Tor 12 Avg 2003 15:29
Prispevkov: 244
Aktiv.: 1.03

PrispevekObjavljeno: Sob Apr 26, 2025 11:40 pm    Naslov sporočila:   Odgovori s citatom

benc je napisal/a:

Sem si nabavil en aparat za ta Rs meriti. Na C7 pokaze to na sliki. Ta je 47mikrof in 35v
Kako vem kaj je ok?

C7 je ok. Vrednost slabega je ponavadi višja za dekado ali več, torej v tvojem primeru 20 ohm ali več.
Preveri še ostale. Pri tem pa pazi da so brez napetosti! Pred meritvijo kontakte kondenzatorja v kratek stik!
Nato pa na aktivne elemente (Diode-ipd) - kontrola na kratek stik.
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
tunek30
Član
Član



Pridružen-a: Pon 25 Sep 2017 13:28
Prispevkov: 46
Aktiv.: 0.49
Kraj: Maribor

PrispevekObjavljeno: Ned Apr 27, 2025 9:36 pm    Naslov sporočila:   Odgovori s citatom

benc je napisal/a:
shar je napisal/a:
Na splošno velja: pri takšnih simptomih je najprej za preveriti pomožni napajalnik. Na dveh elektrolitih 220µF/50V poskusi izmeriti prisotnost in stabilnost teh napetosti (verjetno +/-24V).
Pogosti vzroki okvare: mrežni elektrolit (22µF/450V), mrežni čip (pod rdečo zalivno maso), elektrolita na izhodu (2 × 220µF/50V).

Sicer pa je lahko defektno tudi mrežno stikalo,


Vse elektrolite sem pomeril in so ok. Sicer 195 pokaže namesto 220. Dokler deluje je na enem 15v, na drugem 29v.
Tisti modri mrežni pa pokaže 100nf. Na njem piše 104j kar je točno.

Kateri naj bi bil mrezni čip in kako ga preveriti.

Verjetno je res nekaj na tem nizkonapetostnem napajalniku ali kaj?


Pred nekaj časa sem popravljal steklo keramično ploščo, kjer meritve so pokazale, da ni zažganih delov. Pozeren sem bil na kondenzator, kateri je služil za napajanje krmiljenja in je bila njegova vrednost nižja za 30%. Indikacija je bila, da se je plošča prižgala za 10 sekund in nato ugasnila. Rleji so zgubili napajanje. Zamenjal sem ga zo točno tisto vrednostjo, katera piše na originalu in zadeva je normalno delovala. Zato ti predlagam, da če ima kondenzator preveliko odstopanje ga enostavno zamenjaj.
