[GiovanniTheX]

Pozdravljena družba,

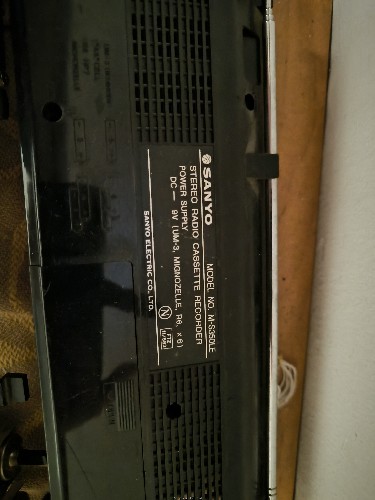

nekaj časa nazaj sem pod svojo domeno dobil majhen prenosni radio m-s350le. Precej lepo ohranjen, vse se ga še drži. Problem pa je, ker se ne prižge.

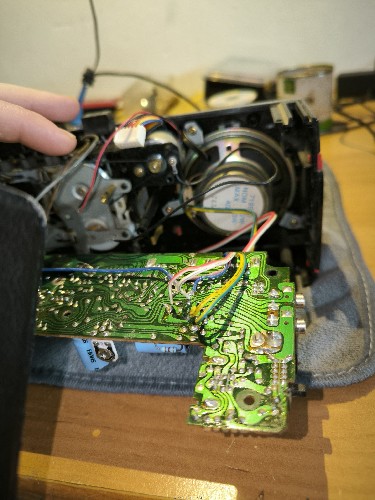

Ne deluje niti na baterije niti na zunanji 9V DC napajalnik. Napajalnik da napetost na pine konektorja na TIV. Konektor sem prelotal v izogib hladnih spojev.
Stikalo za vklop je preklopno (vecpolno, ce gres po nekem zaporedju se stvar menda ugasne ali prizge ), neka carovnija ki ima najbrz zadaj kaksno ekstra logiko.
Nisem opazil nobenih hladnih spojev, prav tako ni videti, da bi bilo karkoli zažgano ali mehansko poškodovano oz. modificirano.

Je kdo ze popravljal kaj podobnega? Kaksen nasvet kje kaj preveriti?
Shema je na drugi polovici manuala
https://pdfhost.io/v/usqxCHpSAM_t-m-s350k

Varovalk začuda ni oz. je ne najdem ne v shemi ne na TIV ali v spisku komponent.

[s57bic]

Po načrtu.

Varovalke za baterije ni. Varovalka je v zunanjem adapterju za 230v.

A ura dela? Napajanje za uro gre samo preko kontakta v konektorju za zunanje napajanje. J2-external power jack. Stran 26, desno spodaj.

Za ostali radio pa gre napajanje še preko stikala J9- power switch in S3-4.

Praviš da si polotal kontakte konektorja J2. Lahko da je počena bakrena plast tiskanega vezja ob spajkalnem ušescu tega konektorja. Dostikrat se ne vidi razpoke, sploh če je tiskanina pobarvana. Podrsaj lak stran in polotaj še ob spajkalnih ušescih konektorja.

Kaj pa, če je kdo gor priklopil adapter z višjo napajalno napetostjo in uničil radio?

Lp, Jože

[Ivor]

[Ivor]

[Zile009]

Trebalo bi proveriti i napone na tranzistorima Q303 i Q306, kao i njihovu ispravnost.

[GiovanniTheX]

[magma]

Na sosednjem forumu si napisal, da nimaš vstavljene baterije za uro. Mogoče je to krivo tudi za nedelovanje radia. Pri nekaterih radio urah napajanje radijskega dela kontrolira čip za uro in če ta ne dela...

[magma]

Aha, nisem opazil, da si pripel shemo. Kot izgleda ura ne vpliva na delovanje radia. Tudi če ura ne dela se radio lahko napaja preko stikal S9 in S3-4, kot sta ti jže GiovanniTheX in s57bic napisala. So kontakti stikal zanesljivo ok?

[magma]

Ha, ha, saj sem že ćisto zamešal, kaj je kdo napisal. Berem tvoj zadnji prispevek na sosednjem forumu, kjer nisem član, zato tam ne morem odgovoriti. Si prepričan o + in -? Meni se zdi, kot da si ju zamenjal. Tam, kjer si z modro označil gnd bi moral biti +9V. Napajalni konektor ima pri tem aparatu v sredini minus in ne plus, kot je običajno pri večini drugih aparatov. Pa modul ure pri tem aparatu ni direktno povezan z gnd. Pin 6 konektorja je samo krmilni izhod ure za vklop napajanja pri bujenju.

[1dva3]

Japonske naprave imajo obratno polariteto na DC vtikačih

[GiovanniTheX]

Ja, pri sosedih sem tudi tole odprl.

Res je - polariteta je tudi v mojem primeru obratno, kot sem jo vajen.
Po korekciji tega so nove ugotovitve:
- Sedaj gre napajanje pravilno v vezje
- ura je delovala. Preteklik. Potem sem vse ostale kable nazaj nalotal, pa je spet brez življenja.
- na konektorju za uro so napetosti ( na pinu 3 = 8,3V, 4 in 5 = 8,5V ) napačne, sedaj ko ura ne dela. Kaj bi lahko bil razlog?
- Če povežem kontakte stikala S9 so napetosti na pinih IC5 pravilne. Na nekaterih je deviacija navzgor nekje +0,1V do +0.2V (tudi 9V napajalnik da ven 9,18V)
- Ob vklopu na "TAPE" (slišen šum, malce tihega piskanja, ena cudna piskalna frekvenca ko mal gre gor v majhni deviaciji pa dol, kakor se ji zdi. Morda bi to lahko bil znak za kakšen kaput kondenzator? Nekaj na podobno foro bi rekel da se sliši) in potem nazaj ( izklop radija ) se naredi nek kratek zvok za ca. četrt sekunde. Ubistvu je to radijo. Če dam na FM in na slepo prestavljam frekvence ter prekapljam iz tape na off se za trenutek sliši karkoli pač daje radio na frekvenci ven. moment govora, glasbe, ...
Potem pa vgasne vse skupaj s šumom ker pač sem dal na off. Jakost je odvisna od pozicije volume potenciometra.
V Tape poziciji se sliši prsketanje če obračam volume potenciometer. Za spucat ali pa zamenjat, bi pa rekel da je to znak da nek signal gre nekam in se ojača, da je linija aktivna.

[magma]

Modulćek ure lahko enostavno preveriš. Vzami eno bateriji 1,5V, plus baterije priklopi na pin 1 konektorja, minus baterije pa na pin 5 konektorja od ure. To je vse, kar ura potrebuje za delovanje.
Radio za delovanje potrebuje 5 - 6V. To pride iz transistorja Q302. Preveri, če res imaš takšno napetost. Ne sme biti več niti manj.
