Kupil sem LED svetilko, ki pa ima stikalo na dotik. In seveda, tudi če je lučka vključena in jo izključiš iz vtičnice, se po vključitvi nazaj, ne vključi.

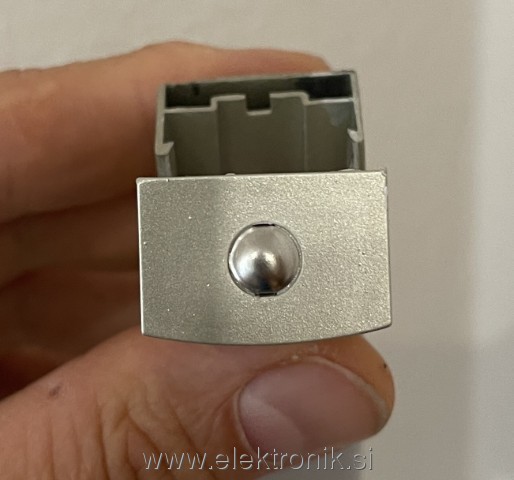

Stikalo deluje, da se lučka vključi, ko dam prst dol iz senzorja
Ker bi jo rad upravljal preko pametne vtičnice, bi moral to stikalo odstranit, da se vedno vključi, ko dobi vtičnica tok.
Bo dovolj, da le dve žički skupaj povežem ali ima to čipovje še kakšno drugo vlogo.
In pa seveda, kateri žički naj dam skupaj?
Hvala.

[magma]

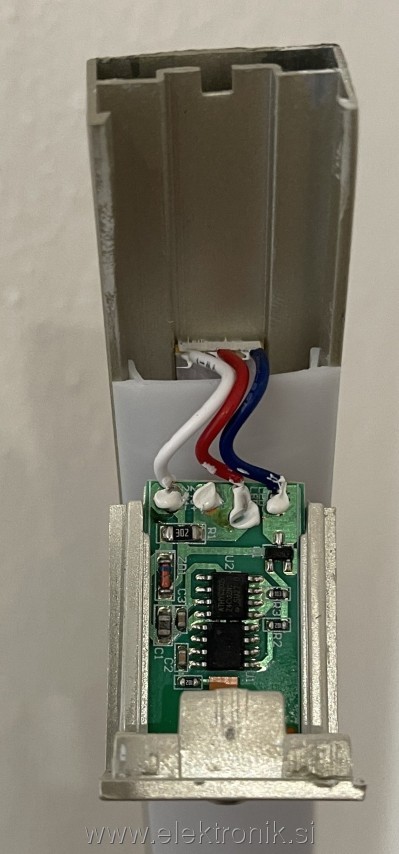

Jaz bi kar kratko sklenil C in E oz. D in S transistorja na sliki. Potem bo led trak stalno napajan. Ali pa kratko skleni belo in modro. Ob pogoju seveda, da gre za standarden led trak s predupori pred ledicami.

[prel1]

slika ni najbolj jasna,mislim da bi z mostičkom kot je v priloženi sliki delovalo po tvojem opisu. Rdeča črta predstavlja mostič.

[magma]

Ja, tako bi delovalo. Ampak še enkrat, preveri, ali je na led traku omejitev toka skozi ledice, torej če je zaporedno z vsako ledico vezan upor za omejitev toka.

[mtl]

Hvala vsem za nasvete.

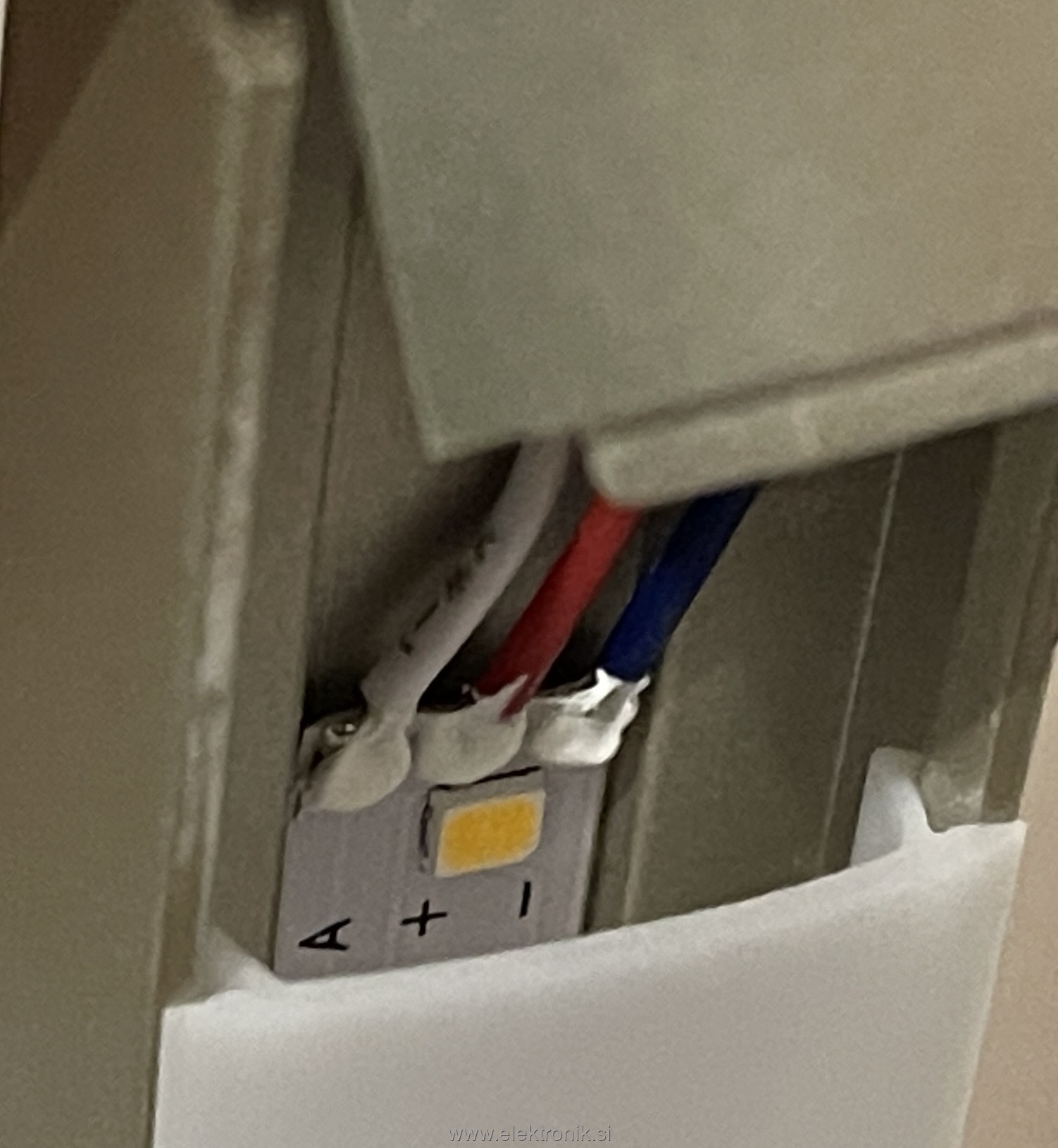

Sem preveril in očitno nima vzporednih uporov. To kaj spremeni?

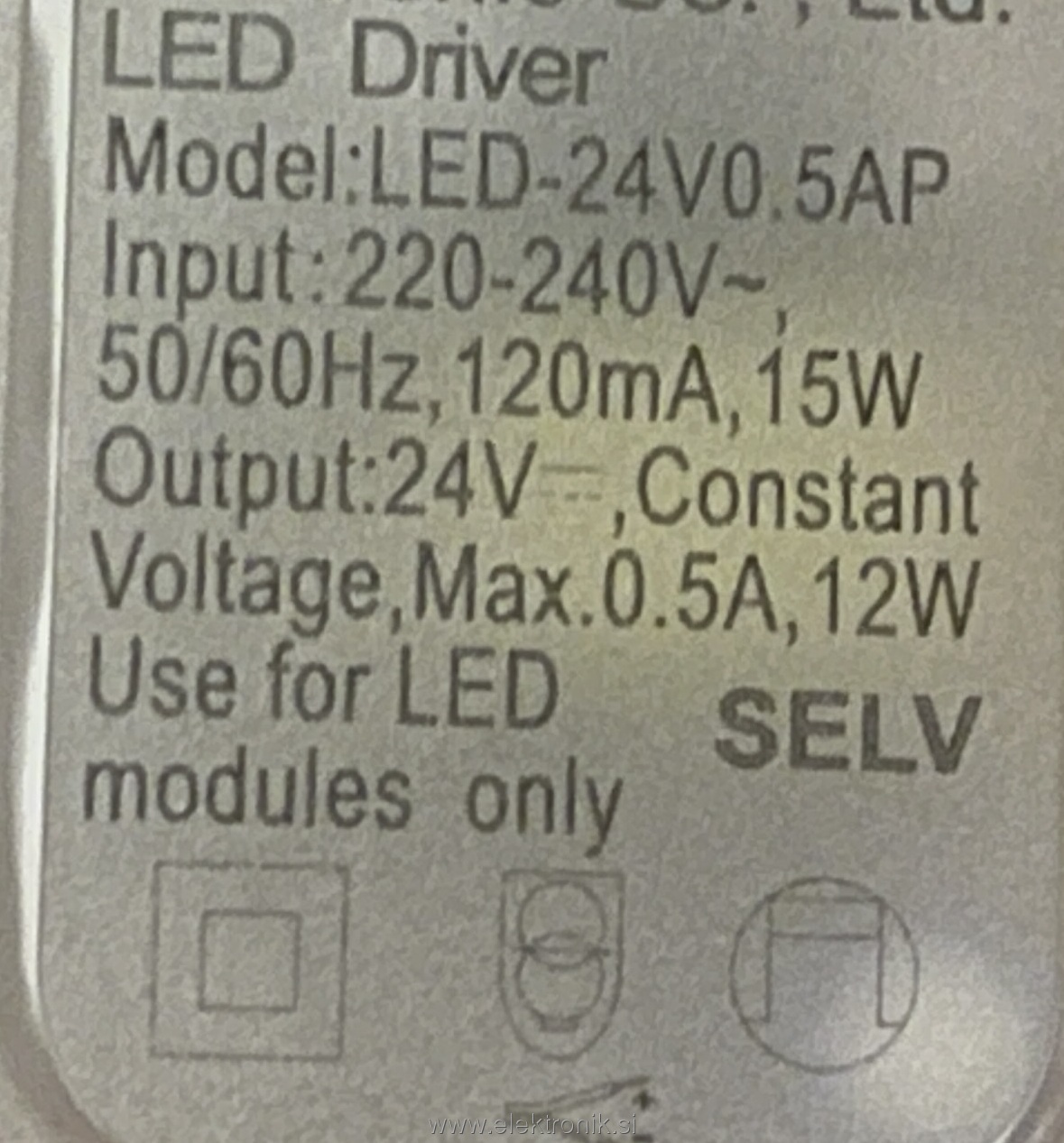

Je pa napajalnik ta, kot je na drugi fotografiji.

[magma]

Da. Če na led traku ni uporov, tok skozi ledice regulira elektronika, torej je ne smeš preprosto prebrikati. Me pa čudi, ker je elektronika tako preprosta, da izgleda, kot da samo skrbi za vklop-izklop. Na vezju ni videti nobene pametne tokovne regulacije, nobenega upora v emitorju oz. sourcu, preko katerega bi krmilnik tipal tok skozi ledice.

[mtl]

Je možno, da je LED trak na 24V in zato ni regulacije, ker že napajalnik ustrezno regulira?

[mucek]

Napajalnik pise, da je CV, ne CC. Torej ne, napajalnik ne regulira ustrezno; v napetostnem rezimu ti bodo LEDice s segrevanjem pobegnile, z visjo temperaturo se jim upornost niza, svetijo se mocneje in tako dalje do bridkega konca.

[DusanK]

Napiši oznake dveh čipov v SO-8 ohišju. Mogoče se iz datasheeta posameznega čipa dobi osnovna shema za ta led driver.

[mtl]

Na enem ni nič, na drugem pa, če sem prav prebral tole:

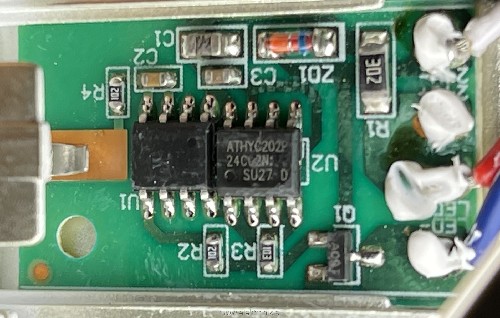

ATHYC202P
24Cv2N
SU27 D

[magma]

U2 je eeprom 24C02N, Q1 je mosfet (npr. AO3480) za vklop ledic, U1 pa nek namenski čip ali mikrokontroler. Še vedno pa ne najdem nobenega tipanja toka skozi led trak. Si pregledal led trak po celotni dolžini, da nima kje skritega upora ali več njih za omejitev toka?

[DusanK]

Neznan čip zna biti nek OTP MCU, npr. XMC8P53 ali npr. PIC 12F683.
