Virtualna masa
Pojdi na stran 1, 2  Naslednja

Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Elektronika
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
damjango
Član
Član



Pridružen-a: Pon 03 Sep 2012 7:56
Prispevkov: 756
Aktiv.: 4.85
Kraj: Murska Sobota
PrispevekObjavljeno: Čet Dec 26, 2024 5:45 pm    Naslov sporočila:  Virtualna masa Odgovori s citatom
Rad bi dobil iz +24V (adapter z vsaj 2A toka) dobil +12V in -12V in v mes bi dobil virtualno maso. In tako, da bo +-12V dal vsaj 1A ali več od sebe. Na kakšen način bi to najlažje šlo narediti. Ali obstaja že kak namenski čip.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
damjango
Član
Član



Pridružen-a: Pon 03 Sep 2012 7:56
Prispevkov: 756
Aktiv.: 4.85
Kraj: Murska Sobota
PrispevekObjavljeno: Čet Dec 26, 2024 6:23 pm    Naslov sporočila:   Odgovori s citatom

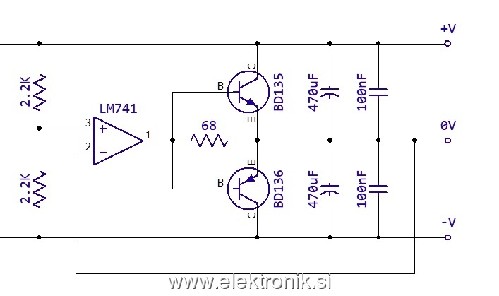

Na internetu sem našel shemo, katero bi nekako predelal z mosfeti. Samo kako točno bi to izgledalo vezje, notri bi dal IRF540N in IRF9540.

Brez naslova.jpg
 Opis:
 Velikost datoteke:  46.02 KB
 Pogledana:  20 krat

Brez naslova.jpg
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
lucca brassi
Član
Član



Pridružen-a: Ned 01 Feb 2004 12:46
Prispevkov: 4223
Aktiv.: 17.82
Kraj: KOČEVJE
PrispevekObjavljeno: Čet Dec 26, 2024 10:58 pm    Naslov sporočila:   Odgovori s citatom
če bi to naredu kar s napetostnimi regulatorji ? - zaradi notranjih zaščit

https://www.goldpt.com/virtual_ground_circuit.html
_________________
Moments before detonation ,....... TT
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
1dva3
Član
Član



Pridružen-a: Pet 26 Jul 2024 11:19
Prispevkov: 542
Aktiv.: 49.66
PrispevekObjavljeno: Pet Dec 27, 2024 12:20 am    Naslov sporočila:   Odgovori s citatom
Uporabiš namenski čip za split rail.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
damjango
Član
Član



Pridružen-a: Pon 03 Sep 2012 7:56
Prispevkov: 756
Aktiv.: 4.85
Kraj: Murska Sobota
PrispevekObjavljeno: Pet Dec 27, 2024 9:09 am    Naslov sporočila:   Odgovori s citatom
1dva3 je napisal/a:
Uporabiš namenski čip za split rail.


Problem namenskih čipov je ta, da so samo zmogljivi za nekaj 10mA.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Peter123
Član
Član



Pridružen-a: Tor 13 Jan 2009 15:34
Prispevkov: 1441
Aktiv.: 7.20
Kraj: Lj.
PrispevekObjavljeno: Pet Dec 27, 2024 10:19 am    Naslov sporočila:   Odgovori s citatom
Tole je na zalogi v eni od trgovin: https://eu.mouser.com/c/power/dc-dc-converters/isolated-dc-dc-converters/?input%20voltage%2C%20nominal=20%20V~~24%20V%2C%2048%20V%7C~24%20VDC&number%20of%20outputs=2%20Output&output%20current-channel%201=1.04%20A~~-&output%20voltage-channel%201=-%2012%20V%7C~12%20V~~12%20VDC&output%20voltage-channel%202=-%2012%20V~~12%20V&instock=y&rp=power%2Fdc-dc-converters%7C~Input%20Voltage%2C%20Nominal%7C~Output%20Voltage-Channel%201%7C~Output%20Current-Channel%201~~power%2Fdc-dc-converters%2Fisolated-dc-dc-converters%7C~Output%20Voltage-Channel%202&sort=pricing
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
jozkoc
Član
Član



Pridružen-a: Sre 16 Jun 2010 13:32
Prispevkov: 590
Aktiv.: 3.23
Kraj: Ljubljana
PrispevekObjavljeno: Pet Dec 27, 2024 12:53 pm    Naslov sporočila:  Re: Virtualna masa Odgovori s citatom
damjango je napisal/a:
Rad bi dobil iz +24V (adapter z vsaj 2A toka) dobil +12V in -12V in v mes bi dobil virtualno maso. In tako, da bo +-12V dal vsaj 1A ali več od sebe. Na kakšen način bi to najlažje šlo narediti. Ali obstaja že kak namenski čip.

Iz kje pa pride +24V?

Če pride iz transformatorja preko gretza in kondenzatorja za glajenje potem je rešitev čisto preprosta. Odstrani gretz in namesto njega daš dve diodi in dva kondenzatorja za glajenje. Na enem kondenzatorju imaš potem minus, na drugem imaš plus, med obemi kondenzatorji je pa masa.
_________________
Nikoli ni tako dobro da ne bi moglo biti še boljše.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
damjango
Član
Član



Pridružen-a: Pon 03 Sep 2012 7:56
Prispevkov: 756
Aktiv.: 4.85
Kraj: Murska Sobota
PrispevekObjavljeno: Pet Dec 27, 2024 1:05 pm    Naslov sporočila:  Re: Virtualna masa Odgovori s citatom
jozkoc je napisal/a:
damjango je napisal/a:
Rad bi dobil iz +24V (adapter z vsaj 2A toka) dobil +12V in -12V in v mes bi dobil virtualno maso. In tako, da bo +-12V dal vsaj 1A ali več od sebe. Na kakšen način bi to najlažje šlo narediti. Ali obstaja že kak namenski čip.

Iz kje pa pride +24V?

Če pride iz transformatorja preko gretza in kondenzatorja za glajenje potem je rešitev čisto preprosta. Odstrani gretz in namesto njega daš dve diodi in dva kondenzatorja za glajenje. Na enem kondenzatorju imaš potem minus, na drugem imaš plus, med obemi kondenzatorji je pa masa.


Iz adatpterja 230V na 24V enosmerno napetost. Trafota se moram izogibati, ker dela motnje. Gre se za audio napravo ki jo razvijam. Problem je ravno digitalni potenciometer DS1882, kateri ima napajanje + -. Največji porabnik je ojačevalnik na koncu TDA7376B, ki ima sicer enojno napanje 12V. Recimo ena ideja je sicer če bi uporabil digitalni potenciometer DS1881, ki ima sicer enojno napanje. samo ne vem, če bo to OK za audio signale zvok. Ena dobra rešitev bi bila, če bi že tak adapter obstajal, ki bi imel namesto samo +12V iz 230V izmenične tudi še tretjo žico notri, katera bi bila -12V. samo takega adapterja direktno z vtičnico (črna majhna škatlica) ne obstaja. In da bi bil zmogljivosti vsaj 2A.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
damjango
Član
Član



Pridružen-a: Pon 03 Sep 2012 7:56
Prispevkov: 756
Aktiv.: 4.85
Kraj: Murska Sobota
PrispevekObjavljeno: Pet Dec 27, 2024 1:14 pm    Naslov sporočila:   Odgovori s citatom
Rešitev bi bila sicer dva adapterja, samo nočem tega, ker bo zavzemalo placa za dve vtičnici in dva kabla do naprave.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
1dva3
Član
Član



Pridružen-a: Pet 26 Jul 2024 11:19
Prispevkov: 542
Aktiv.: 49.66
PrispevekObjavljeno: Pet Dec 27, 2024 1:55 pm    Naslov sporočila:   Odgovori s citatom
Za potenciometer je pa res čisto vseeno kako napajanje ima.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
damjango
Član
Član



Pridružen-a: Pon 03 Sep 2012 7:56
Prispevkov: 756
Aktiv.: 4.85
Kraj: Murska Sobota
PrispevekObjavljeno: Pet Dec 27, 2024 2:01 pm    Naslov sporočila:   Odgovori s citatom
1dva3 je napisal/a:
Za potenciometer je pa res čisto vseeno kako napajanje ima.


Torej ne bo problem, če bo imel enojno napajanje in skozi njega bo šel audio signal, kateri lahko ima izmenični signal 0.5V periode v plus in minus.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
jozkoc
Član
Član



Pridružen-a: Sre 16 Jun 2010 13:32
Prispevkov: 590
Aktiv.: 3.23
Kraj: Ljubljana
PrispevekObjavljeno: Pet Dec 27, 2024 2:03 pm    Naslov sporočila:   Odgovori s citatom
Kakor razumem, potrebuješ +12V, 1A in -12V, nekaj ?? mA, je tako?
_________________
Nikoli ni tako dobro da ne bi moglo biti še boljše.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
damjango
Član
Član



Pridružen-a: Pon 03 Sep 2012 7:56
Prispevkov: 756
Aktiv.: 4.85
Kraj: Murska Sobota
PrispevekObjavljeno: Pet Dec 27, 2024 2:05 pm    Naslov sporočila:   Odgovori s citatom
jozkoc je napisal/a:
Kakor razumem, potrebuješ +12V, 1A in -12V, nekaj ?? mA, je tako?


Ja točno tako.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
1dva3
Član
Član



Pridružen-a: Pet 26 Jul 2024 11:19
Prispevkov: 542
Aktiv.: 49.66
PrispevekObjavljeno: Pet Dec 27, 2024 2:33 pm    Naslov sporočila:   Odgovori s citatom
tisti potenciometer ima notri samo svoje vrste digitalni delilnik z upori.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
jozkoc
Član
Član



Pridružen-a: Sre 16 Jun 2010 13:32
Prispevkov: 590
Aktiv.: 3.23
Kraj: Ljubljana
PrispevekObjavljeno: Sob Dec 28, 2024 1:33 am    Naslov sporočila:   Odgovori s citatom
Kakor vidim v DS1882 datasheet na V-, pin 4, potrebuje - 5V, na Vcc in Vdd pa + 5V. Predlagam da uporabiš ICL7660, in 7805 pozitivni regulator. Vhod in izhod, na ICL7660, pelji preko 100uH dušilk, na obeh straneh dušilke pa 100nF keramični kondenzator proti masi.

Na internetu imaš dovolj ICL7660 shem s pravilno vezavo.
_________________
Nikoli ni tako dobro da ne bi moglo biti še boljše.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
