[Marjanp]

matjazp

Jaz vseskozi govorim o razmerju tokov v zvezdi napram trikotu.

V tvojih pripetih datotekah pa je govora o zagonskih tokovih v zvezdi oziroma v trikotu. Mislim pa, da sva že nekaj postov nazaj razčistila, da je zagonski tok odvisen predvsem od prisotnega bremena na osi rotorja.

Sledi, kdaj ta zagonski tok meriš:
- ko ima motor 1 obrat na minuto ali (motor je v zagonu)
- ko ima motor nazivne obrate - 1 obrat na minuto (motor je še vedno v zagonu)

Naslednja postavka:
- ali lahko izmeriš čas od 0 pa do nazivnih obratov motorja
Pri težkih zagonih motor v zvezdi niti ne doseže nazivnih obratov

Sledi, da na splošno ne moreš izračunati oziroma izmeriti nič otiplivega oziroma uporabnega.

Otipliv je samo izračun toka že vrtečega se motorja z nazivnimi obrati v zvezdi oziroma v trikotu.
V zvezdi doseže nazivne obrate pri: moči P/3 efektivni ac napetosti 230V in efektivnem ac toku I.
V trikotu pa doseže nazivne obrate pri: moči P napram zvezdi, efektivni ac napetosti 400V - kar je 230Vac * kvadratni koren iz 3 napram zvezdi in efektivnem ac toku I - ker je I * kvadratni koren iz 3 napram zvezdi (saj se tok premosorazmerno povečuje z napetostjo skozi isti upor)

Poudarjam računamo efektivne vrednost, katere nam kažejo tudi inštrumenti - pri efektivnih vrednostih ne upoštevamo smeri niti maksimalnih vrednosti.

Zato trdim (po domače):
-efektivni tok skozi navitje (navitja) je enak efektivnemu toku skozi priključne (žice) faze - če gledamo efektivno so enaki. (ali po tvoje linijskim tokovom). Poudarek na efektivni!

Kar se pa tiče dokazovanja moči v zvezdi in v trikotu pa sledi:
Pz = Uz * Iz

Pt = Ut * It
vzamemo da je Ut = Uz * kvad. koren iz 3, sledi
Pt = Uz * kvad. koren iz 3 * It
ker se tok premosorazmerno spreminja s pritisnjeno napetostjo se tudi It = Iz * kvad. koren iz 3 (glej ohmov zakon), sledi
Pt = Uz * kvad. koren iz 3 * Iz * kvad. koren iz 3

še razmerje
Pz/Pt = Uz * Iz / Uz * kvad. koren iz 3 * Iz * kvad. koren iz 3
pokrajšamo Uz * Iz zgoraj z Uz * Iz spodaj in dobimo

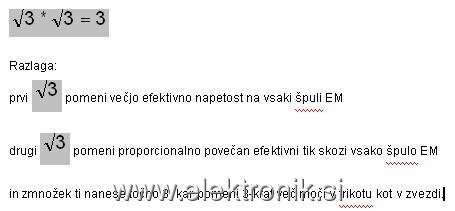

Pz/Pt = 1/ kvad. koren iz 3 * kvad. koren iz 3 = 1 / 3
sledi
Pz/Pt = 1 / 3
Upam, da je dovolj jasno (sem že nekajkrat razložil, poslal tudi ZS)

LP
Marjan

[matjazp]

In zakaj naj bi bilo razmerje tokov drugačno med časom zagona in po zagonu?

Mislim, da je bilo dovolj napisanega o tem toku, tako da se bralec lahko sam odloči katera trditev je pravilna......

LP Matjaž

[Marjanp]

Zato!
