 Objavljeno: Tor Jun 28, 2005 9:00 am Naslov sporočila: |
 |
|
UTP kabel zna biti v redu - le paziti moraš da za en coax signal vzemeš eno pleteno parico (zaradi izločanja motenj). Pa audio je bolje peljati po ločenem kablu.
Poleg tega ima UTP impedanco 110 do 120E, video kabel pa 50E. Zato lahko pri velikih dolžinah pričakuješ dvojno sliko (senca je malo zamaknjena). V najslabšem primeru ti lahko zaradi odbojev skuri video-out driverski čip.
Verjamem da deluje, profi pa vsekakor to ni
Poleg tega je UTP kabel namenjen za "balanced" povezavo ali tokovno zanko, video je pa "single-ended" povezava....
_________________
I'm going to stand outside, so if anyone asks, I'm outstanding  |
|
| Nazaj na vrh |
|
 |
matjazkariz
Član
Pridružen-a: Sre 03 Nov 2004 18:09
Prispevkov: 1026
Aktiv.: 4.33
|
| Objavljeno: Čet Jun 30, 2005 11:31 am Naslov sporočila: |
|
|
Hvala za obrazložitev impendance. Zelo poučen link. Glede na to da bodo razdalje bolj kratke, do kakih podobnih efektov ne bo prišlo. Vseeno pa kakšen kabel se uporablja v praksi za prenos videa poleg tega da ima impendanco 75ohm? Mora biti oplaščen?
Glede VIVO!
Bil sem po trgovinah v MB in nimajo nikjer tega kabla (Big Bang, Comtron) V JAE so mi pjasnili da ima skoraj vsaka grafa svoj pinout!
Torej izgleda vse skupaj brezupen primer?
Rešitev bi bila mogoče v meritvi upornosti na pinih 9 pinskega konektorja na grafični kartici (ter meritvi kabla, če ga kdo slučajno ima). Mislim da so upornosti med pini v neki relaciji preko katere bi se dalo določiti pomen posameznega pina.
Ta princip bi bil univerzalen v primeru, da se najde dovolj kandidatov, ki so pripravljeni pomeriti pinout svoje grafe...
V se korajžne pozivam k sodelovanju!
V priponki sem dodal meritve svoje grafe.
LP
| Opis: |
|
Download |
| Ime datoteke: |
9 pin vivo radeon 9000pro.doc |
| Velikost datoteke: |
148.5 KB |
| Downloadano: |
12 krat |
|
|
| Nazaj na vrh |
|
|
aly
Član
Pridružen-a: Tor 28 Sep 2004 14:51
Prispevkov: 9407
Aktiv.: 39.69
Kraj: Kranj - struževo
|
| Objavljeno: Čet Jun 30, 2005 11:42 am Naslov sporočila: |
|
|
| matjazkariz je napisal/a: |
| Glede na to da bodo razdalje bolj kratke, do kakih podobnih efektov ne bo prišlo. |
To je res.
| matjazkariz je napisal/a: |
| Vseeno pa kakšen kabel se uporablja v praksi za prenos videa poleg tega da ima impendanco 75ohm? Mora biti oplaščen? |
video = 50 ohm, coax
TV antena = 75 ohm, coax
CB, HAM postaje = 50 ohm, coax
audio = 100 - 120 ohm, balansirani coax
ethernet = 120 ohm, twisted-pair
analogni telefon = 600 ohm, twisted-pair
_________________
I'm going to stand outside, so if anyone asks, I'm outstanding |
|
| Nazaj na vrh |
|
|
Djurodrljaca
Član
Pridružen-a: Pet 19 Dec 2003 16:31
Prispevkov: 393
Aktiv.: 1.66
Kraj: Mengeš
|
| Objavljeno: Čet Jun 30, 2005 1:09 pm Naslov sporočila: |
|
|
Kaj pa če bi proizvajalca vprašal za pinout?
Čeprav dvomim, da ti bodo odgovorili, ampak škoditi ne more.
|
|
| Nazaj na vrh |
|
|
lucca brassi
Član
Pridružen-a: Ned 01 Feb 2004 12:46
Prispevkov: 4223
Aktiv.: 17.82
Kraj: KOČEVJE
|
| Objavljeno: Čet Jun 30, 2005 1:59 pm Naslov sporočila: re: |
|
|
| Citiram: |
Glede VIVO!
Rešitev bi bila mogoče v meritvi upornosti na pinih 9 pinskega konektorja na grafični kartici (ter meritvi kabla, če ga kdo slučajno ima). Mislim da so upornosti med pini v [slovenščina je zame španska vas] relaciji preko katere bi se dalo določiti pomen posameznega pina. |
Ta slikica je s Conradove strani :www.conrad.si / multimedija /A/V kabli in preverjeno deluje kabel pa je se mi zdi 3000 ( ker je zlat in kaj vem še ) , drugače ga dobiš tam za 1000-1500sit.
| Citiram: |
| (Big Bang, Comtron) V JAE so mi pjasnili da ima skoraj vsaka grafa svoj pinout! |
Potem bi pa bila štala   To jasno ne more biti res . Konektorji in izhodi so standardizirani ( edina razlika je koliko pinout-ov je zasedenih , in kakšne prenose - funkcije ti ti kabli omogočajo ) ( recimo stereo/mono , snemanje ....) , tako da tisti ki ti je to rekel
Jaz sem UTP kabel vzel ker nič drugega nisem imel pri roki. Ni bilo nikakršnih šumov in senc . Prav tako sem imel Radeona , v kolikor ti ne dela je velika verjetnost da je kaj narobe s grafično ( ob pogoju da je TV uredu )
| Citiram: |
Rešitev bi bila mogoče v meritvi upornosti na pinih 9 pinskega konektorja na grafični kartici (ter meritvi kabla, če ga kdo slučajno ima). Mislim da so upornosti med pini v [slovenščina je zame španska vas] relaciji preko katere bi se dalo določiti pomen posameznega pina.
Ta princip bi bil univerzalen v primeru, da se najde dovolj kandidatov, ki so pripravljeni pomeriti pinout svoje grafe... |
 Na suho ? ali s signalom , kakšnim signalom ?
| Opis: |
|
| Velikost datoteke: |
7.51 KB |
| Pogledana: |
5666 krat |
|
_________________
Moments before detonation ,....... TT |
|
| Nazaj na vrh |
|
|
matjazkariz
Član
Pridružen-a: Sre 03 Nov 2004 18:09
Prispevkov: 1026
Aktiv.: 4.33
|
| Objavljeno: Sob Jul 02, 2005 10:02 am Naslov sporočila: |
|
|
| Citiram: |
| Kaj pa če bi proizvajalca vprašal za pinout? |
Iz mojih izkušenj vem, da proizvajalci ne odgovarjajo. Verjetno nimajo časa se ukvarjati z navadnimi smrtniki. Bom pa vseeno poskusil.
| Citiram: |
Ta slikica je s Conradove strani :www.conrad.si / multimedija /A/V kabli in preverjeno deluje kabel pa je se mi zdi 3000 ( ker je zlat in kaj vem še ) , drugače ga dobiš tam za 1000-1500sit.
|
Pogovor teče okrog določitve 9 pinskega konektorja, ki se nahaja na VIVO grafičnih karticah. V conradu tega nimajo - nimajo niti 9 pin mini din konektorja!
4 pinski je standardiziran oziroma se proizvajalci držijo pinouta, vendar je čisto druga pesem z 9 pinskim.
Jaz sem pomeril tako, da sem kartico vzel iz računalnika in z ohmmetrom pomeril vse možne kombinacije. Na osnovi izmerjene tabele sem narisal shemo.
Bi bila pa tudi dobra ideja, da pomerim pri prižganem računalniku (z vklopljenim/izklopljenim TV OUT) in na ta način določim kateri od preostalih neznanih pinov imajo izhodni signal.
Kaj lahko z ohmmetrom poškodujem grafično kartico?
LP
|
|
| Nazaj na vrh |
|
|
lucca brassi
Član
Pridružen-a: Ned 01 Feb 2004 12:46
Prispevkov: 4223
Aktiv.: 17.82
Kraj: KOČEVJE
|
| Objavljeno: Pon Jul 04, 2005 9:09 am Naslov sporočila: Re |
|
|
Oj - sem pokapiral v čem je stvar že v petek samo nisem moral odgovorit. Bom popoldan pomeril konektorje ( imamo All in wonder kartico gor pa kamero za mikroskop )
_________________
Moments before detonation ,....... TT |
|
| Nazaj na vrh |
|
|
Mumbley
Član
Pridružen-a: Pet 17 Jun 2005 16:30
Prispevkov: 48
Aktiv.: 0.20
|
| Objavljeno: Pon Jul 04, 2005 9:56 am Naslov sporočila: |
|
|
| matjazkariz je napisal/a: |
Kaj pomeni ta impendanca kabla? Če pomeriš kabel je res upornost 0.
Kaj ko kabel sestavljaš moraš potem uporabiti poseben kabel, da stvar dela ali je to važno samo za neke dolge razdalje? Nisem ravno elektronik, tako da včasih postavim tudi takšna vprašanja, pa brez zamere. |
Impedanca je upornost kabla pri izmeničnem toku skozi njega - zato je ne moreš z instrumentom pomeriti ker je napetost baterije v instrumentu enosmerna.
|
|
| Nazaj na vrh |
|
|
egomez
Član
Pridružen-a: Sob 03 Apr 2004 18:49
Prispevkov: 517
Aktiv.: 2.18
Kraj: Ljubljana/Sežana
|
| Objavljeno: Tor Jul 05, 2005 8:19 pm Naslov sporočila: |
|
|

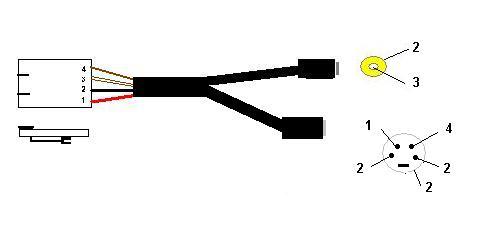

Sem si vzel čas in pomeril kontakte mojega vivo kabla, ki ga priključiš na zadnji strani in narisal shemo.
Poskusi si narediti tak kabel in poročaj o rezultatih.
Ko bom pa izključil računalnik, pa mogoče pomerim še, če se kakeri pini od tega kabla ujemajo z izhodnim 9-pinskim konektorjem na grafični kartici.
| Opis: |
|
| Velikost datoteke: |
9.45 KB |
| Pogledana: |
5559 krat |
|
| Opis: |
| Moj kabel za video IN pri radeonu 8500le vivo. |
|
| Velikost datoteke: |
22.08 KB |
| Pogledana: |
15 krat |
|
| Opis: |
| to se montira na zdajo stran računalnika, kjer so pci reže. |
|
| Velikost datoteke: |
59.1 KB |
| Pogledana: |
15 krat |
|
|
|
| Nazaj na vrh |
|
|
matjazkariz
Član
Pridružen-a: Sre 03 Nov 2004 18:09
Prispevkov: 1026
Aktiv.: 4.33
|
| Objavljeno: Pon Jul 11, 2005 11:12 pm Naslov sporočila: |
|
|
| Citiram: |
| Bom popoldan pomeril konektorje ( imamo All in wonder kartico... |
All in wonder ima 10 pinski mini din konektor, ker ima tam tudi audio izhode. Vsekakor pa pomeri da bomo primerjali z VIVO 9 pinskim konektorjem.
egomez - hvala za shemo! Že sestavljam. Bom sporočil, ko bom stestiral. Povezavo med tem notranjim 4 pinskim konektorjem in 9 pinskim zunanjim pa sem predstavil v enem od prejšnjih odgovorov, vendar bi bilo dobro preveriti, če drži.
Poskusil bom poiskati pomen vseh pinov na 9 pinskem konektorju. Rezultate sporočim v kratkem.
|
|
| Nazaj na vrh |
|
|
lucca brassi
Član
Pridružen-a: Ned 01 Feb 2004 12:46
Prispevkov: 4223
Aktiv.: 17.82
Kraj: KOČEVJE
|
| Objavljeno: Tor Jul 12, 2005 8:26 am Naslov sporočila: re: |
|
|
se opravičujem , zmanjkalo časa , pa mikroskop je v uporabi tako da ne morem kar ven spulit in pomerit. Kamero imamo na super S.
_________________
Moments before detonation ,....... TT |
|
| Nazaj na vrh |
|
|
|
|
