[vilko]

Jaka, neskončna hvala, zelo si se potrudil in uspel!

Bom moral to še prebavit.

[Jaka57]

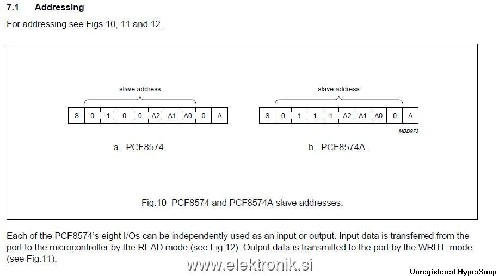

Zanimivo, našel sem TIjev clip, v katerem je takoj na vrhu napisano adresiranje obeh PCF8574.
Torej:
- PCF8574 od 0x20 do 0x27,
- PCF8574A od 0x38 do 0x3F.

[vilko]

Torej sem kopiral tvoj način naslavljanja PCF8574 - ni šlo.

Nato sem naredil z vsemi štirimi variantami.
Moj čip je PCF8574 torej brez A , naslovni pini so na 1

[Jaka57]

Vilko, prevedi in poženi program iz priloge.

[joze]

LP!

Kaj pa pullup upori na SDA in SCL.

[vilko]

[vilko]

[vilko]

Tudi z 0X27 ne gre:

[Jaka57]

Vilko, tako globoka pa zopet ni, da ne bi splezal ven.
Ker uporabljaš za tole preizkušanje Mego2560, sem to isto naredil s tako platko in mi zadeva funkcionira BP.
Program sem malenkost spremenil, da se ne miksa PCF8574 in PCF8574A, sedaj je v programu (tvojem, ki sem ga prilepil na prejšnji strani) samo PCF8574.
Pri sebi imam A0=A1=A2=0 in ko poženem scan mi najde PCF na 0x38, ta naslov vpišem v tvoj program, prevedem in pošljem v Mego2560 in ledice veselo blinkajo na vsako sekundo.
Knjižnjica Wire uporablja 7 bitno adresiranje, zato so vsi naslovni biti pomaknjeni za eno mesto v desno.
Sem pa poizkusil kompletno zadevo s programskim I2C, kjer lahko izbereš pine po želji in verjel ali ne, celo deluje .
Uporabil sem tvoj program in ga preizkusil na megi1284 z 10.0592MHz.

[igo]

Vilko, zdaj pa dosti heca.
Če ne gre zlepa (knjižnice in fensi-šmensi), pa zgrda (bit za bitom) zabij podatke v PCF.

Na vse izhode PCF daj upore in ledice.
V programčku določi arduino številki od pinov SCL ter SDA.
Programček bo v zanki pošiljal podatek (seveda enak naslovu) na naslove od 0x00 do 0x7F. Podatke z neveljavnimi naslovi bo PCF ignoriral, saj niso namenjeni njemu.

Veljaven I2C naslov se bo pojavil v binarni obliki iz prižganih in ugasnjenih ledic.
Če je bit naslova enak "1" (ali "0", če open collector negira izhod), bo ledica svetila.

[vilko]

Hvala obema!

Zelo si me razveselil, Jaka, ko si dosegel, da lahko programiramo katerikoli atmel, to mi boš ob priliki pokazal. In tudi ti Igo, In tudi, da lahko uporabiš katerikoli par pinov za i2c.

nisem vedel, za 7-bitno adresiranje. Bom takoj probal z mojim programom, le da bom naslov šibnil en bit v desno, saj je tako mišljeno, kaj ne?

Bom javil uspeh ali neuspeh.

Pozdrav
VS

[Jaka57]

Igo, ja tudi to dela, ko je bit 1 je na izhodu 1, torej je ledica ugasnjena.
Vilko, če se ne motim, uporablja PCF samo za vklaplanje relejev, torej bi lahko uporabil tvoj program kot funkcijo in ne bi potreboval nikakršne dodatne knjižnjice,
s tem, da se odpove kontroli ali je PCF OK ali ni.
Ja in za tvoj primer potrebuje pullup upore na SDA in SCL pinih.

[vilko]

S katerikoli naslovom, dobim vedno return 4.
Jutri bom šel k Justu po nov PCF8574 tokrat v varianti A

[Obelix]

Vilko. Če ne dobiš si tukaj izberi ustreznega in bo čez cca. 10 dni pri tebi.

[igo]

Ja, v prvem 8-bitnem paketu naslov zaseda zgornjih 7 bitov (7, 6, 5, 4, 3, 2 in 1). Bit0 pa je ukaz Read (beri, če je Bit0 enak 1) oziroma Write (piši, če je Bit0 enak 0).

V naslovu so zgornji 4 biti fiksni (7, 6, 5 in 4), od tod tista 4 (0100) ali 7 (0111).
Spodnje 3 določimo s kombinacijo vhodov A2, A1 in A0.
Temelj zmede pa je v tem, da se je nekdo spomnil te tri bite združiti z ukazom in jih skupaj z zgornjimi štirimi
poimenovati naslov.

Preglednejše bi bilo za tiste s 4:
#define PCF4000W B01000000;
#define PCF4001W B01000010;
...
#define PCF4111W B01001110;
Za tiste s 7 pa:
#define PCF7000W B01110000;
#define PCF7001W B01110010;
...
#define PCF7111W B01111110;

Nato pa še za branje
#define PCF4000R B01000001;
#define PCF4001R B01000011;
...
#define PCF4111R B01001111;
in
#define PCF7000R B01110001;
#define PCF7001R B01110011;
...
#define PCF7111R B01111111;
Potem vedno natančno veš, s katerim izmed 16 PCF-jev komuniciraš ter kaj želiš početi (brati/pisati).

Za pisanje je torej Bit0 enak 0.

Potem postaviš Start zaporedje:
SDA na 0;
SCL na 0;
Z mojo zanko oddrdraš naslov naprimer PisiI2Cz(PCF4111W);
SDA na 0;
SCL na 1; // ACK
SCL na 0;
Nato pa oddrdraš še podatek PisiI2Cz(podatek); // (releji)
SDA na 0;
SCL na 1; // ACK
SCL na 0;
SCL na 1; // STOP
SDA na 1;



Če želiš brati nek vhod, moraš najprej v njegov bit vpisati 1, da izklopiš tranzistor. To narediš z gornjim zaporedjem. (podatek) mora imeti "1" na bitih, ki jih želiš brati, ostali biti so taki, kot so stanja izhodov.
(Poglej si vklop/izklop bitov z maskiranjem s tistimi B0je0 do B7je1 iz prejšnje teme).
Takoj za tem pa ponoviš začetni del s
PisiI2Cz(PCF4111R);
pri čemer je bit0 enak 1, da sledi Branje.
Druga zanka pa je
BeriI2Cz();
ki sem jo pripel v prejšnji temi (z imenom BereVHOz). Samo imena obeh pinov se preimenuje.

Za test v moj programček dodaj delay(50); za čisto vsakim digitalWrite. Malo dlje bo trajalo, a dodaj še ledici na scl in sda, da boš videl, če se sploh kaj dogaja.
