Transformatorje navija vsaj en mozak blizu Preddvora (pri Kranju; meni najblizji znan in delujoc, dobrih deset let nazaj je bil se nekdo v Kranju nekje na ~Primskovem, pa se ne spomnim vec tocno kje in ali sploh se dela), pa se marsikje se kdo najde - ob vsakem vecjem kraju. Ce napises kam si pripravljen iti, ti bo zagotovo lahko kdo predlagal koga dovolj blizu tebi.

Kaksen "konkretni nacrt" pa bi rad za avtotransformator (vzigalna tuljava) ? Razmerje ovojev ali kaj ? Tvoja vprasanja so precej kri(p)ticna, nic ne napises o tem, kar te pri podanih odgovorih moti ...

[tomskk]

[Sokrat]

Napetost je odvisna od svecke (dimenzije), zato ne obstaja ena sama ustrezna stevilka.

Stevilo ovojev tuljave bo odvisno od potrebne napetosti prav tako kot pri navadnem transformatorju, debelina zice pa od zeljenega toka (moci oz. energije iskre).

Ne razumem zakaj ne izmeris teh dveh vrednosti na delujocem sistemu, ki ga imas, ce jih ze proizvajalec ni navedel v spremni dokumentaciji - z njima bi lazje sam operiral, pa tudi bolj konkretne odgovore bi dobil.

[reber]

@tomskk
Torej ti že vse deluje, preizkusil si z eno vžigalno tuljavo in z njo deluje? sedaj pa bi jo rad nadomestil z manjšo? kakšna je poraba sistema?

[tomskk]

[tomskk]

[Sokrat]

[reber]

Meritve bi moral narediti na originalnem električnem vžigalnem sistemu, le tako bi dobil precej točne podatke o napetosti in energiji. Premajhna energija ne bo ustvarila dovolj močne iskre za dobro izgorevanje, zato mora biti energija dovolj močna, da uspešno vžge mešanico. Prevelika energija pa bo verjetno povzročila prehitro uničenje svečke, pa še poraba bo višja.

kaj ko bi prilepil še načrt tvojega vžigalnega sistema, vsaj tisti močnostni del, kjer vklapljaš vžigalno tuljavo.
Vžigalno tuljavo bi lahko navil kar na feritno palčko. Jaz sem enkrat naredil vžigalno tuljavo za plinsko peč na ta način. Zadeva je sekala iskre dolge 1cm in več, vendar pa so bile tanke, torej z zelo malo energije. Vžigalna elektronika je bila s tiristorjem in nekaj oklnimi elementi, mislim da tudi diac in nekaj kondenzatorjev, žal pa tega dela nisem prerisal, sem samo naredil novo tuljavo, kar tako "od oka" in je delovalo dobro.

[tomskk]

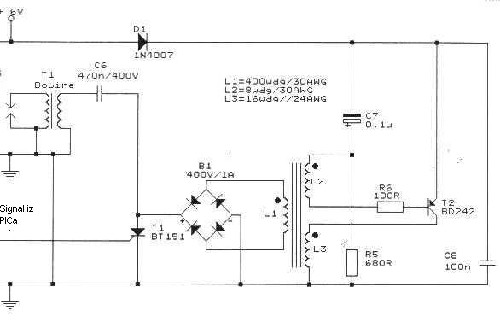

To je skica močnostnega dela.

[reber]

To sliko smo že videli ... torej si naredil točno po tem načrtu. Pravzaprav bi zadeva morala delat, če bi na feritno palčko fi 8 ali 10 mm navil primar 0,5mm približno 30 do 50 ovojev, za sekundar pa kakšnih 1000 ali še več, do 2000 ovojev debeline recimo 0,15mm, lepo v plasteh, plasti izolirane med seboj, navijanje ne sme biti do roba, ampak vsaj 5mm manj kot je izolacija.

[andrejj]

Za sekundarno bi bilo boljše 2 krat lakirana žica,tako ne bo prebijala.

[reber]

Jasna stvar, 2x lakirana žica, to sem pozabil omeniti. Tisti, ki dajo na kvaliteto, uporabljajo 2x lakirano žico že v osnovi. Plasti je še vedno treba izolirati, ker če ne, tudi 3x izolirana žica ne pomaga kaj dosti.

[jur]

Morda bi lahko poizkusil z visokonapetostnim transformatorjem od majhnega črnobelega TV ali monitorja. Visokonapetostni del (sekundar) je majhen in zares dobro izoliran. Primar bi navil sam. Namesto originalnega feritnega jedra bi zaradi teže lahko uporabil samo feritno palčko.

Jur

[tomskk]

Hvala za namig. Bom prvo poizkusil s tuljavami za stroboskopske žarnice, sem jih naročil v Conradu. Prav tako bom videl še s tuljavami iz štedilnika.

Če to ne bo delovalo bom probal najti še kakšen trafo iz stare televizije.
