Delovanje vezja FM sprejemnika
Pojdi na stran Prejšnja  1, 2

Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Elektronika
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
Silvo
Moderator
Moderator



Pridružen-a: Pon 24 Feb 2003 17:09
Prispevkov: 14673
Aktiv.: 61.92
Kraj: Koroška-okolica Dravograda
PrispevekObjavljeno: Ned Maj 05, 2024 4:18 pm    Naslov sporočila:   Odgovori s citatom
bogdan_arko je napisal/a:
ro-bi je napisal/a:
A obstaja podoben čip za stereo in da ima avdio izhod do 20khz?

TEA5711 ima stereo.


Izredno dobro deluje AR1010
V delavnici mi igra že kake dve leti. Žal je zadeva ostala v povojih. Spisal sem le osnvne stvari. Sem bil pa izredno presenečen nad selektivnostjo in stabilnostjo.
Trgovci na spletu oglašujejo kot zamenjavo za TEA5767 ka NE DRŽI! Modulček je le pinkompatibilen z TEA5767 modulčkom. Vse ostalo - nabor instrukcij registrov itd pa je čisto nekaj drugega. Tudi mene je zavedlo, kajti imel sem spisan program za TEA5767 zato sem naročil par AR1010. Ker zadeva ni delovala sem začel raziskovati zakaj ...
Glede na testiranje vsaj meni sprejemnik z AR1010 dela precej bolje kot z TEA5767.

Nekaj fotografij:
Opisi na fotografijah se ne vidijo Sad

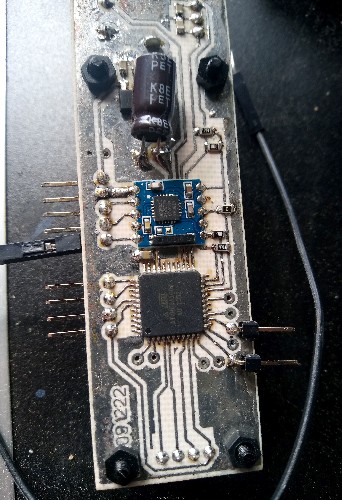

1.fotografja
Ploscica, ki sem jo "našel" v delavnici. (Ena iz med prvih verzij.)
Uporabljen mikrokontroler je XMEGA16D4 (nekoc sem jih po nesreči naročil - pa so mi ležali v predalniku - precej neroden mikrokontroler Sad )

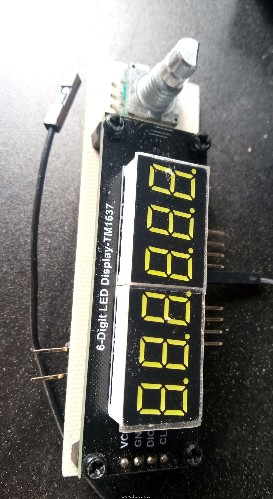

Displej kitajski TM1637.

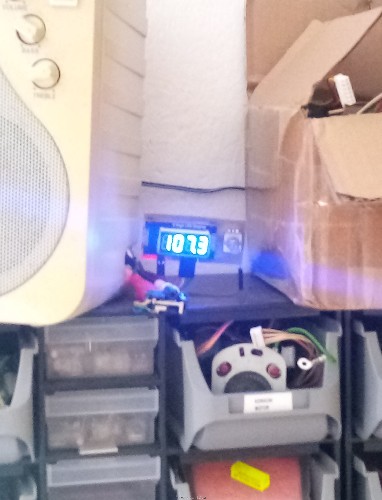

3.fotografija
Delujoc v delavnici. Igra že kake dve leti - ko vkljucim glavno stikalo na pultu.
NF - računalniški aktivni zvočniki.

 Opis:
 Velikost datoteke:  1.42 MB
 Pogledana:  6 krat

 Opis:
 Velikost datoteke:  846.24 KB
 Pogledana:  1 krat

 Opis:
 Velikost datoteke:  568.98 KB
 Pogledana:  4 krat


_________________
lp
Silvo
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
bogdan_arko
Neznanec
Neznanec



Pridružen-a: Pet 03 Maj 2024 19:45
Prispevkov: 8
Aktiv.: 0.58
Kraj: Ribnica
PrispevekObjavljeno: Pon Maj 06, 2024 6:15 pm    Naslov sporočila:   Odgovori s citatom
Ali morda kdo ve, kam bi bilo najbolje priklopiti števec frekvence ali spektralni analizator, da bi najmanj motil delovanje vezja? Poizkušal sem meriti frekvenco na kontaktu 6 od TDA7000, pa takoj zmotim sprejem. Za števec frekvence sem vzel tole vezje. Morda tisti kondenzator na vhodu delilnika frekvence kaj vpliva.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
ro-bi
Član
Član



Pridružen-a: Ned 28 Jan 2007 16:53
Prispevkov: 3580
Aktiv.: 15.99
PrispevekObjavljeno: Ned Maj 19, 2024 10:15 pm    Naslov sporočila:   Odgovori s citatom

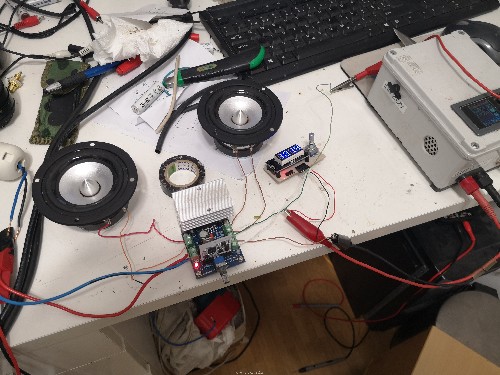

Danes sem bil pri Silvu in mi je odstopil fm sprejemnik.
Sem za test priklopil in dela Smile
Silvo, hvala še 1x Very Happy

 Opis:
 Velikost datoteke:  2.95 MB
 Pogledana:  21 krat


_________________
3 x 3 = 9
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
bostjang
Član
Član



Pridružen-a: Tor 03 Jan 2006 15:29
Prispevkov: 3469
Aktiv.: 14.64
Kraj: Postojna
PrispevekObjavljeno: Pon Maj 20, 2024 9:20 am    Naslov sporočila:   Odgovori s citatom
bogdan_arko je napisal/a:
Ali morda kdo ve, kam bi bilo najbolje priklopiti števec frekvence ali spektralni analizator, da bi najmanj motil delovanje vezja? Poizkušal sem meriti frekvenco na kontaktu 6 od TDA7000, pa takoj zmotim sprejem. Za števec frekvence sem vzel tole vezje. Morda tisti kondenzator na vhodu delilnika frekvence kaj vpliva.

Mogoče je bila povezava predolga in s tem dodana kapacitivnost in motnje iz okolice. Lahko bi takoj pri pinu 6 dodal majhen kondenzator, da bi nadaljnje vezje imelo manjši vpliv. Seveda, bi imel tudi manjšo amplitudo na števcu. Lahko bi tudi dodal buffer - emitorski sledilnik, ki bi ti lažje poganjal daljši kabel/vezico.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
jozkoc
Član
Član



Pridružen-a: Sre 16 Jun 2010 13:32
Prispevkov: 590
Aktiv.: 3.23
Kraj: Ljubljana
PrispevekObjavljeno: Tor Maj 21, 2024 9:11 am    Naslov sporočila:   Odgovori s citatom
bostjang je napisal/a:
Lahko bi tudi dodal buffer - emitorski sledilnik, ki bi ti lažje poganjal daljši kabel/vezico.

Tranzistorski ojačevalvik s skupnim kolektorjem (emitorski sledilnik) na visokih frekvencah ne deluje, ker je na bazi visoka impedanca in je vpliv parazitne kapacitivnosti baza-emitor previsok. No ja, pri 100MHz bi mogoče še šlo s kakšnim Ft = 5GHz signalnim tranzistorjem, ampak povratnega vpliva ne bi bistveno zmanjšal, prav zaradi omenjene parazitne kapacitivnosti.
Boljše bi bil zajem preko kondenzatorja majhne kapacitivnosti in potem tranzistorski napetostni ojačevalnik s skupno bazo, ta na visokih frekvencah zelo dobro deluje, povratni vpliv bi bil majhen ker bi bil pritisnjen na maso preko baze tranzistorja.
_________________
Nikoli ni tako dobro da ne bi moglo biti še boljše.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
