[blay44]

To ni vredu. Poglej da ni pregorel ali je prebita d6 in še enkrat poglej kako so zvezani upori r14,r15 in d7. Q5 ima funkcijo tokovnega generatorja.
20min me ne bo

[blay44]

Kaj je zdej. Imaš dovolj visoko napetost, da se Q5 odpira al ne?

[xsyt]

Tako, popravljena vezava; dioda D6 je očitno prebita zener 4,3V.

In tudi točno to je bil vzrok za nedelovanje; začuda je prebilo na obeh kanalih po menjavi tranzistorjev? Ostaja še pa prvoten problem; drift v samouničenje..

[blay44]

Mirovni tok se v tejle vezavi nastavlja z diodami D2, d3. d4 in uporom r9.
Te diode morajo biti v termičnem stiku z izhodnimi tranzistorji.
Torej če to ne deluje dobro imaš možnost zmanjšati r9 ali povečati r17, r16.
Še bolje bi bilo dodati emitorske upore na izhodne tranzistorje.
Tukaj je kar nekaj računanja in poizkusov. To ti določa v katerem razredu ti ojačevalec dela in koliko harmonikov boš dodal
Imaš pa tukaj močno dif. ojačanje in povratna vezava ti to lepo pooravi. Verjetno?
Nekaj takega je v čipih.

Imaš pa še eno možnost. Obstajajo eni ameriški tranzistorji, ki imajo diodo že vgrajeno na kristalu. Samo vežeš jo namesto ene in z r9 točno nastaviš mirovni tok.

LP

[xsyt]

@blay44; točno tudi to sem naredil - D4 odstranil (premostil), R9 zmanjšal na 7,5ohma in zadeva deluje kot mora! V termičnem stiku torej z temperaturo pada napetost preko teh diod, posledično tok, če prav razumem. Sem ti dolžan kakšno zaenkrat pa hvala za pomoč!
Kot vidim bo potrebno malo teorije preštudirat, kajti ti ojačevalci so mi še neraziskano področje.

[blay44]

Ni panike.
Zadj imaš BC klaso.

LP

[xsyt]

Kaj si s tem mislil? Če zmanjšam samo upor R9 in povečam tiste pred izhodnimi je še vedno prevelik mirovni tok oziroma leze gor.

[blay44]

[xsyt]

Bom torej se lotil pritrditve tistih diod na hladilno telo zraven izhodnih tranzistorjev. Vsekakor hvala za nasvete. Glede članka hibridnega ojačevalnika pa sem ga spregledal - pa tako super članek. Me kar prijelo da se lotim izdelave tega hibrida...

[blay44]

Jaz bi na tvojem mestu namesto diode uporabil spoj baza-kolektor kakšne BDjke(139,140). PNPjke imajo malo manjšo kapacitivnost. Ima priročno ohišje.
Če boš delal hibrid, delilnik prednapetosti baze vhodnega tranzistorja napajaj s stabilizirano napetostjo. Tako ti ne bo treba zmetati vsega denarja za gladilne kondlne in nobenega bruma ne boš slišal. Lahko mu boš dal kodno ime "tihi"

LP

[Branez]

[xsyt]

@Branez; še ne... gledam kje bi našel to... @blay44;

[blay44]

[xsyt]

Tudi sam sem na ebayu našel iz Rusije in Ukraijne nekaj teh triod...

[Branez]

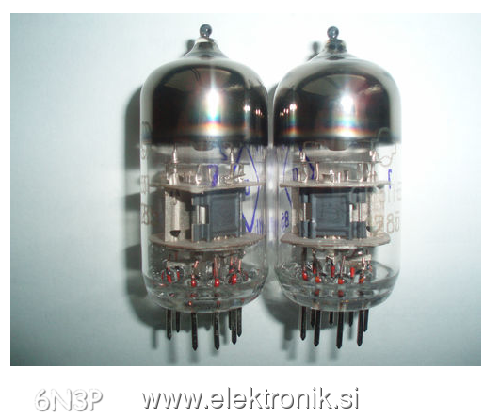

To ni trioda, ampak je: klikni!
