Spet jaz in moja antena....

Zadnje dni se mi je zdelo, da CB postaja nekaj slabo lovi. Sicer lovi, ampak kot bi imel squelch zelo visoko nastavljen.
Vmes dam power&swr meter in stisnem ... 6W, ok. SWR kazalec pa leti globoko v rdeče polje
Vse sem pregledal, na koncu pa sem razstavil še anteno. Seveda je počil zaspajkan spoj med tuljavo in spodnjim nosilcem. Žico sem malo podrgnil, malce zakrivil, da bo boljši lot, zalotam in sestavim nazaj.
SWR meter pa se nikakor noče premakniti pod 3
Sem poskušal podaljševati anteno, pa ne pomaga prav nič. Če anteno snamem, se to res pozna. Nato sem z roko šaril okrog, in če držim roko cca 10 cm stran od antene pade SWR na približno 1,5 do 2.

Ali bi morala biti tuljava popolnoma stisnjena (ovoj do ovoja) ali je lahko za faktor 2 raztegnjena?

Antena je Turbo3000, našraufana na streho avta. Je namenska za 27MHz. Ko je bila nova, je bil SWR 1:1.1

Kakšna ideja, kje in kako naj se lotim nastavljanja? Ima kdo na relaciji Lj-Jesenice opremo za merjenje takšnih VF sistemov?

Jaz vem, kaj je omni in yagi, potem pa se moje znanje VF tehnike konča...

[s55m]

Uf Aly, veliko bi bilo za pisati. Če je bila prej prilagojena z 1:1 in je sedaj razmerje stoječih valov RZS (SWR-ROS) višji, je nekaj narobe. Morda si tudi krajšal napajalni kabel? Ali je razmerje enako na 1. kanalu proti 40. kanalu?
Če nisi ničesar spreminjal (ali pa pokuril končne stopnje od oddajnika) se SWR ne bi smel pokvariti. Roka upliva na anteno in ko jo približaš, antena spremeni svoje karakteristike. Če je RZS na prvem kanalu boljši kot na 40. kanalu je antena predolga, če je obratno, je prekratka. Ampak tvoja je gotovo prave dolžine, ker je delovala. Jaz sicer imam instrument vendar bi se morala najti v LJ.

[aly]

Med kanali 1, 20 in 40 praktično ni razlike. Očitno sem resonanco preselil nekam daleč
Oddajni del je ok, ker "šopa" 4 do 6W na izhodu.
Najprej sem posumil na stik v konektorju, pa sem ga odcvikal in priključil direktno. Ni razlike. Kabel sem premeril z ohmmetrom, pa je ok.

Ko sem anteno sestavljal nazaj, skrajševalna tuljava ni šla lepo v svoje ležišče - kot da bi bila prekratka. Ob montaži nazaj sem jo raztegnil. Darko pravi, da je to vzrok. Bom danes še enkrat razkopal in eksperimentiral s tisto tuljavo.

[S51KM]

Če si tuljavo raztegnil, si kar krepko spremenil njeno prilagoditev. Če je možno anteno prinesti, lahko zadevo nastaviva z mojim HP8752A.
l.p.
Mirko

[aly]

Danes po šihtu imam čas - končam okrog 16. ure.
Adi, vseeno hvala za ponudbo, danes bom ravno tam okrog Ihana vandral....
Mirko, če je možno, bi se popoldne oglasil.

Hvala vsem!

[s55m]

Popolnoma se strinjam z Darkom!

Če si tuljavo raztegnil, je resonanca šla v "maloro".
Upam, da bosta z Mirkotom porihtala.

[aly]

Evo, zadeva poštimana. Network Analyzer je res super stvar
Z raztegovanjem tuljave sem resonanco prestavil na dobrih 30 MHz.
Nekaj mehanskega dela ter lepilnega traku in je spet nazaj na 27 MHz.

Nisem si mislil, da je navadna omni antena tako ozkopasovna.
Kako je potem z antenami za navaden UKV FM radio na 88-108 MHz? Zakaj sprejemnik dokaj solidno dela že, če mu gor obesiš navaden kos žice? Verjetno so signali v zraku bistveno močnejši...
Če bi imel anteno dolgo 76.5 cm, bi moral biti sprejem mnogo boljši?

Bi tole delovalo: če vzamem trdo instalacijsko žico dolgo 2.75 m, jo postavim vertikalno tik nad zemljo, priključim signal nanjo ter oklop v zemljo na isti točki, bi bila to dobra antena za 27 MHz?
Skrajševalni faktor je tukaj pomemben ali ne?

Upam, da nisem natrosil preveč vprašanj...

[MadMax]

Nisem si mislil, da je navadna omni antena tako ozkopasovna.
Kako je potem z antenami za navaden UKV FM radio na 88-108 MHz? Zakaj sprejemnik dokaj solidno dela že, če mu gor obesiš navaden kos žice? Verjetno so signali v zraku bistveno močnejši...
Če bi imel anteno dolgo 76.5 cm, bi moral biti sprejem mnogo boljši?

V bistvu so vse antene pri oddaji dokaj ozkopasovne, pri sprejemu pa SWR nima bistvene veze (no, pri "višjenivojskih" signalih ja, že pri TV recimo-sence v sliki, ampak to je že off-topic)
Zato tudi navaden radio lovi že na pinceto
Je pa še nekaj pri antenah, in sicer da poleg vse napisane in naštudirane teorije običajno antena v praksi vseka čisto po svoje.
Primer: postaviš novo opremo (antena, kabel, transceiver. SWR nikakor pod 1.8, čez kak teden pa sam od sebe pade na 1.2÷1.3 recimo.
Zanimivo, da se zadeva zna ponovit, ko to isto opremo čez nekaj let premontiraš na drugo lokacijo. "Staranje" torej ni bistveno.


Bi tole delovalo: če vzamem trdo instalacijsko žico dolgo 2.75 m, jo postavim vertikalno tik nad zemljo, priključim signal nanjo ter oklop v zemljo na isti točki, bi bila to dobra antena za 27 MHz?
Skrajševalni faktor je tukaj pomemben ali ne?

Delovalo bi, ampak slabo, že zaradi tega ker si preblizu zemlje
Raje malo slabšo anteno, pa dvignjeno.
Skrajševalni faktor pa seveda je pomemben.
Pred časom sem na podstrešju postavil "inverted V", s kraki v teoriji po 2.75m, ki pa sem jih malo po malo zrezal na okrog 2.4m, da je SWR štimal.
In šment, sprejem se je po štelanju poslabšal...

Da ne omenjam 2m/70cm bandov, ko sem na 47cm GPjko sprejemal veliko bolje kot pa potem na Diamond X-300... Ok, na oddaji je diamondka boljša, pa vseeno.

Pa razumi antene, če jih lahko...
(no, sicer so ženskega spola, pa vendar )

[aly]

Evo, moja prva doma narejena antena deluje!
MadMax hvala za napotke.
Jaz sem sicer naredil inverted-inverted-Vee anteno (navaden V) zaradi konfiguracije podstrešja.
Kraki so pod skupnim kotom cca 120°, začel sem na dolžini 2.7 m po kraku + sredinski razmik, in sem jih počasi krajšal. SWR sem tako poštimal, da kazalec niti ne trzne!
Orientacija antene je sever-jug, se pravi da je sevalna smer vzhod-zahod. Še malo jo moram obrnit proti Ljubljani

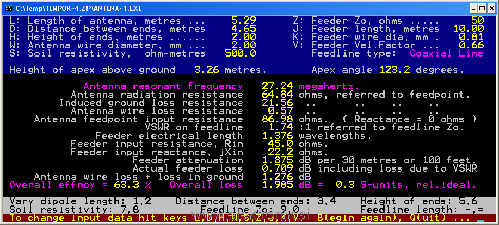

Pri računanju sem uporabil (za moje pojme) odličen software za dipole in inv-V, ki je tu:
http://www.smeter.net/antennas/inv_vee.php

Se slišimo!

[janezz]

Da so vse antene na oddaji ozkopasovne ne bo držalo!!
Za 80m področje sem si izdelal broadband dipol z koaksialnim rezonatorjem.
SWR na je bil pod 1 : 1,7 v celotnem pasu od 3,5Mhz do 4 Mhz.
Z navadnim dipolom sem imel dober swr samo v pasu kakšnih 120 Khz!!


LP Janez
