[poule]

Ima kdo mogoče kako vezalno shemo za komandno ploščo ELTOK. Dobil sem jo namreč rabljeno, vendar so priklopljene žice rahlo nesrečno odščipnjene (na vseh vklopnih stikalih kot tudi na varovalih,lučkah).
Sta tako gorilec kot črpalka vezana preko termičnega varovala?

Na ploščo moram priklopiti črpalko, gorilec in cevni termostat.

[MadMax]

Črpalka ni vezana na termo varovalko.
Vezava je enostavna, le zaradi nereda izgleda komplicirano.
Če se ti vsaj približno sanja kako naj bi bilo priklopljeno, ti ne bi smel biti problem zadevo zvezat po svoje.
V originalu so vsi priklopi izvedeni preko vrstne sponke. Bom jutri pobrskal če se mi še kje valja shema.

Najprej pa povej nekaj:
Glede na to da je vse poščipano, na sliki pa tudi ni razvidno da bi obstajali-a so trije "senzorji" na kapilarah tudi odščipnjeni?
Če so, je zadeva odpisana.

[poule]

so celi ...

[andrejj]

[poule]

DA, tanke kovinske cevi (bakrene barve) so cele. Poslikal sem, samo so slike preslabe (telefon). To sliko sem dobil na netu. Bom danes poslikal s fotoaparatom, samo da pridem iz službe....

[aly]

Te plošče ne poznam, ampak v generalnem je zadeva taka:

Gorilec:
Faza - cevna varovalka - Stikalo - termosatat kotla - varnostni termostat - gorilec - nula.

Črpalka:
Faza - cevna varovalka - stikalo - sobni termostat - črpalka - nula.
Če imaš na peči še motorni mešalni ventil, je vezava malce bolj komplicirana.

Iz gorilca dobiš še 2 žici, ti dve sta samo signalni - nanje priklopiš signalne lučke (tlivke). Lučke so na drugi strani povezane na nulo.

Iz te plošče bi moral imeti 3 kapilarne merilce temperature: za indikator temperature, za termostat in za varnostni termostat.

[andrejj]

Čigava je firma ELTOK.Imam shemo za Seltron HK10,HKT10,HB10,HBE10 HP10,HZ10.

[MadMax]

aly je napisal praktično vse.

Iz glave lahko povem le še to, da plošča sama nima nobenih varovalk (cevnih).
Zadeva nima predvidenega motornega pogona meš. ventila, le gorilec in črpalko.

[poule]

Hvala vsem.

[MadMax]

Žal mi ne uspe najti original sheme za to zadevo....

Upam, da ti vseeno uspe povezat in usposobit ploščo.
Saj edina omembe vredna posebnost sta le stikali za vklop gorilca in črpalke, ki imata po 4 priključke. V notranjosti imata namreč tlivke, zato moraš za njuno delovanje skozi stikalo peljat fazo in nulo.

[cornholio]

Ni glih čist tako kot je napisal Aly

Gorilec:
faza - cevna - stikalo - varnostni termostat - gorilec - nula

Termostat kotla:
na konektorju od gorilca imaš poleg dveh žic (delovanje ter napaka) še dve žici in sicer T1 in T2
Povežeš pa jih tako: T1 - delovni (kotelski) termostat - T2

Ker novi Weisshaupt-ovi ter Mann-ovi gorilci rabijo še po izklopu (doseženi temperaturi) par sekund da se preventilirajo (ohladijo).

[aly]

[MadMax]

Sam imam dobrih 10 let star sistem, je pa sama plošča pomoje še kakšnih 10 let starejša, po zasnovi.

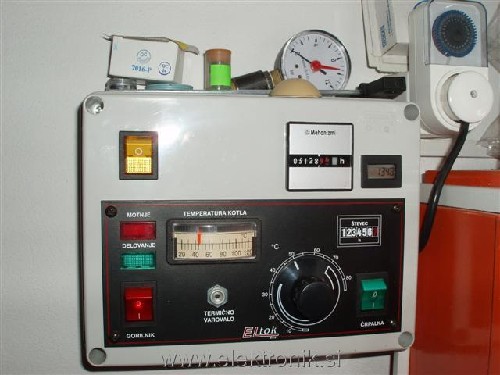

Sem pa že ob montaži zadevo spakiral v drugo ohišje, saj je originalno namenjeno za montažo na vrh peči, kar je nekak na 1.7m, pa še nagnjena navzgor... Kljub svojim 185cm bi za pogled na zadevo rabil vsaj pručko, torej je bilo treba urediti po svoje.

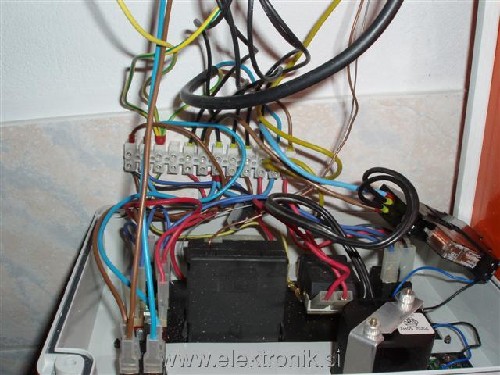

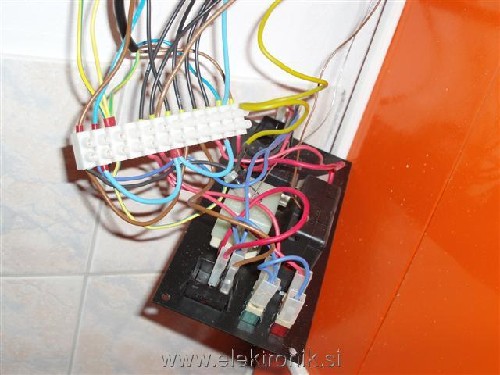

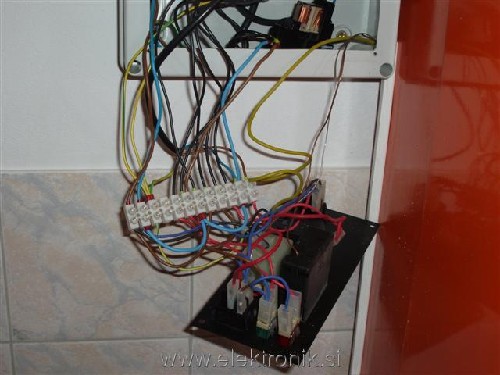

Evo par slik ki so nastale pri dograditvi števca vklopov.
Ena prikazuje tudi konektor gorilca (Hansa HVS3, letnik '87) kjer je razviden priporočen priklop s stalno fazo, čeprav za ta tip gorilca konkretno ni nujen, je pa potreben, ako želimo da deluje remote lučka za napako tudi če je termostat izklopljen.

[zaska]

Pozdravljeni!

Sem nov na forumu imam pa dosti izkušenj z tovrstnimi zadevami.Tako ti predlagam:
cevni termostat vrzi proč ker imajo sčasoma preveč odstopanja potem pa ga moraš nastaviti na najnižjo vrednost da ti vklopi črpalko in potem ne služi svojemu namenu.Treba je vzeti kapilarni termostat ter ga vstaviš poleg tipal za gorilnik . Iz stikala za vklop črpalke greš preko mirovnega kontakta na kapilarcu tega nastaviš na 45 stopinj,nato greš na sobni termostat in nato črpalka.Gorilnik vežeš iz stikala za vklop na varnostni termostat nato kotlovski termostat,ter na gorilnik kontakt T-2.Vse ostalo so smo kontrolne lučke B3 IN S4.
