[Kimci]

Pozdravljeni!

Zanima me kako je sestavljen oz. kako deluje sprejemnik mikrovalov. Vem, da jih je več vrst in zanimajo me vse, od anten do navadnih šolskih sprejemnikov. Navadni sprejemnik najbrž vsebuje refleksni klistron, tako kot oddajnik? Prosim za kakršenkoli odgovor ali namig.

LP

[s55m]

Huh Kimci, mikrovalovi so preširok pojem, da bi ti kdorkoli napisal odgovor.
Frekvenčni razpon pod mikrovalovi je ogromen, pa boš moral malo bolj specificirati, kaj te sploh zanima.

[Kimci]

Uporabljam oddajnik, ki oddaja mikrovalove z valovno dolžino 2,8 cm. To naj bi bil šolski oddajnik. Za sprejemnik pa uporabljam poleg tega, ki je v kompletu, tudi sprejemno anteno. In zanima me kaj je v sprejemniku/anteni oz. kako delujeta:? Saj najbrž vsi delujejo podobno, ali pač ne?

LP

[VolkD]

Ne ! Zelo različne načine delovanja poznamo.
Malo več bo treba opisati stvari, da bomo sploh vedeli kaj bi rad. Vse kar smo so sedaj ugotovili je to, da ne ločiš antene od sprejemnika. Pa še to nič ne poveš za kakšno anteno se gre.
Je vhod v sprejemnik valovodni ? Je koaksialni? Kakšen tip modulacije uporablja oddajnik? kakšna je stabilnost oddajnika ? Kolikšna je željena pasovna širina sprejemnika? Kakšna naj bi bila občutljivost sprejemnika ? Kakšen izhod naj bo na sprejemniku? Naj bi to bil kak namenski sprejemnik, mogoče merilni ?
Kolikšno ojačenje in smernost ima antena?,......

Tudi če bi naredil odgovore za vse kombinacije parametrov, ki nastanejo ob odgovorih na zgornja vprašanja, bi ti verjetno zelo malo pomagal, ker je očitno, da o mikrovalovih nimaš pojma. Nemogoče je torej odgovoriti v tematiki, ki je tako kompleksna, kot so mikrovalovi, nekomu, ki se mu jasno vidi, da mu manjkajo osnove. Odgovoru bi namreč vseboval celo skripto ali celo več.

Zdaj pa k tvojemu problemu. Če boš bolj jasno napisal kaj imaš in kaj potrebuješ, oziroma kaj bi rad naredil, bomo lahko razložili le tisti del, ki ti bo olajšal izvedbo željenega.

[jur]

[Kimci]

Delam diplomsko z naslovom Poskusi z mikrovalovi, tako da res nimam veliko znanja o tehničnih lastnostih naprav. Tudi podrobnosti me ne zanimajo (modulacija, stabilnost, itd.). Zanima me samo kako približno deluje tak sprejemnik. Na oddajniku in sprejemniku ne piše nič. Sta bila pa sestavna dela na olimpijadi v Singapurju. Mislim, da bi moral biti sestavljen tako kot kakšen šolski, ampak tudi za šolskega nisem nikjer zasledila dokumentacije. Do sedaj sem ugotovila to, da se v oddajniku nahaja refleksni klistron, ki generira mikrovalove.
Verjetno vam moj odgovor spet ne bo kaj dosti pomagal in očitno niste pravi naslov za moje vprašanje. Vsekakor se vam zahvaljujem za odgovore.

LP

[Kimci]

Še nekaj: za skripto se priporočam

LP

[s57bic]

Najenostavnejši sprejemnik je verjetno kar indikator mikrovalov. Takšen, kot je detektor mikrovalov za detekcijo zatesnjenosti mikrovalovne pečice.
Vsebuje enostavno anteno, diodo in instrument z vrtljivo tuljavico.

Kot je bilo že prej omenjeno, pa je cela vrsta raznoraznih mikrovalovnih sprejemnikov. Vprašanje je tako splošno postavljeno, da sploh ne vem kaj bi odgovoril. Kaj sploh je to: šolski sprejemnik? Mogoče ve Google pod: microwave receivers.

Nisem pa prepričan da je delo s to frekvenco sploh dovoljeno. Za delo na radiofrekvencah je potrebno imeti dovoljenje za delo.
Mogoče je moč tega oddajnika za poskuse z mikrovalovi prevelika in si bo kdo v bližini skuhal oči?!
To niso heci.

Kašna šola (oz. fakulteta) je to? Da dela poskuse z mikrovalovi, brez potrebnega znanja o njih.

Lp, Jože.

[Kimci]

Za informacijo, hodim na Pedagoško fakulteto in če bi bili ti inštrumenti nevarni za delo, verjemite, da jih ne bi uporabljali v šolah. "Moji" mikrovalovi imajo valovno dolžino 2,8 cm, tako da niso taki kot v mikrovalovni pečici, kjer imajo valovno dolžino okrog 12 cm in jih generira magnetron.
Ja google marsikaj najde, vprašanje je le kaj izbrati
LP

[jur]

Okoli 2.8 cm je valovna dolžina meteoroloških radarjev. Ta valovna dolžina je lahko ravno tako nevarna (če je izhodna moč dovolj velika), kot mikrovalovna pečica. Klystroni so pa v glavnem mikrovalovne cevi za velike moči. Z malo predelave bi se z konkretnim primerom gotovo dalo narediti kaj nevarnega.

Jur

[borber]

Kimci daj poslikaj to zadevo in pripni slike. Mimigrede olimpiade v Singapurju še ni bilo.

[jurem]

[Kimci]

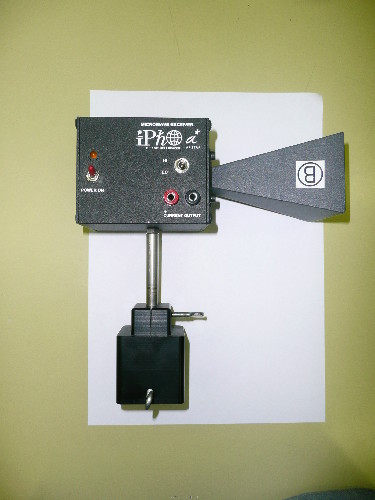

Mimogrede, olimpijada se je odvijala od 8. do 17 julija 2006 v Singapurju. Prilagam sliko sprejemnika, če bo kaj pomagalo. Res ne potrebujem podrobnosti ampak samo princip delovanja.
Hvala vsem!

LP

[borber]

Ta olimpijada je bila olimpijada fizikov. Slika sprejemnika nakazuje da je del kakšnega alarmnega sistema, če na njem ni drugih priključkov, kot Current Output. V tem primeru je sprejemnik lahko preprost detektor s diodo in vezijem za njo, ki ob prekinitvi mikrovalovnega signala odda na ta izhod nek tok ali pa prekine tokovno zanko. Na to možnost kaže tudi preklopnik Lo Hi za izbiro občutljivosti. Morda...
Na sprejemniku je napis A*STAR, kar pomeni neko univerzitetno organizacijo v Singapurju. Mogoče poiskusiš s kakim mailom...
http://www.a-star.edu.sg/

[s57bic]

Mogoče za začetek poglej na to stran:

http://www.radio-electronics.com/info/receivers/am_demod/diode_am_demod.php

To so osnove najbolj enostavnega sprejemnika.

Mogoče je v sprejemniku gunn plexer, ampak zakaj ima oddajnik klistron ( kako pa veš, da je v oddajniku klistron?). Možno je, da je sprejemnik ''gluh'', pa rabi oddajnik večjo moč.

lp, Jože.
