[msmiha]

Kateri senzor bi bilo najenostavneje uporabit za merjenje hitrosti pomika lesa na žagi. Žaga je narejena za razrez komadov različnih širin in standarnih dolžin na lamele parketa. Vsak komad je dolg 160 mm široki pa so od 50 pa do 100 mm. Komadi skozi žago letijo tak da se drug, drugega dotikajo in med njimi ni prostora (zgledajo kot neskončna vrsta). Če se ne bi komadi držali skupaj bi detekcija hitrosti bila sila enostavna, tako pa ne vem kateri senzor mi je za uporabit, nekaj sem razmišljal o optoelektričnih senzorjih, vendar nisem prišel do prave rešitve. Ima kdo kakšno idejo?

[jur]

Ker se kosi držijo skupaj, bi bilo najenostavneje na material (na primer iz vrha) prisloniti kolešček. Iz premera koleščka in obratov koleščka v minuti se preprosto izračuna hitrost. Tako deluje na primer brzinometer za bicikel. Če bi vzel biciklistični števec hitrosti, bi avtomatično poleg hitrosti računal še čas žaganja, povprečno hitrost, dnevno dolžino žaganja, skupno (totalno) dolžino reza, pa še kaj. Za okoli 15 euro.

Jur

[lojzek]

če potrebuješ samo podatek o hitrosti- lahko uporabiš kolesce, pritrjeno na osovinico nekega generatorčka ali motorčka (tahogenerator). Kolesce se pelje po površini deščic. Dobljena napetost je odvisna od vrtljajev generatorčka. S pomočjo matematike in enega ali dveh poizkusov lahko dobiš hitrost pomika deščic.

Lahko pa namesto generatorčka uporabiš tudi optično ali induktivno sondo in neko "prekinjevalo", ki ga vrti kolesce. Šteješ vrtljaje, meriš čas in zopet z matematiko dobiš hitrost.

Kolesce naj bo na vzmeti in preko ročice, tako da vedno malce pritiska na deščico.

Na ta dva načina lahko meriš tudi razdaljo, ampak ne zelo točno.

[msmiha]

Joj včasih si res nepotreboma kompliciram enostavne stvari . Hvala za odgovor, bom poskusil res uporabiti en kolešček in pa induktivno sodndo, ter nato s pomočjo PLC-ja računati hitrost. Če prav bi v poštev prišel tudi inkremetalni dajalnik, bom videl kaj bo ceneje

[nakamichi]

Za dajalnik poglej na www.rls.si , jih imajo kar nekaj. Morda ti uspe še kakšen vzorec dobit..seveda brez ohišja.

L.P.,
Miha

[sebaveh]

Na kolešček lahko prilepiš en magnetek, katerega zaznaš s Hallovim senzorjem.
Hallove senzorje omenjam zato, ker so dosti cenejši (1,6 €) kot induktivne sonde (20 €). Seveda pa jih moraš ustrezno mehansko zaščitit, saj so komaj v ohišju, podobnem kot TO-92.

[RGorazd]

S koleščkom s samo eno točko merjenja ne boš imel ravno idealnih rezultatov, še posebej, če bo imel kolešček velik premer. Lahko pa narediš plastičen koleščk, na katerega s strani nalepiš kose kovine in vse to gledaš z induktivnim stikalom. Taka meritev bo za število lističev, ki jih boš nalepil gor zadeva natančnejša. Za še natančnejšo meritev pa priporočam da na os koleščka namestiš en majhen DC elektromotorček, in meriš dano napetost. Z malce eksperimentiranja bi lahko naredil izredno občutljiv instrument.

LP G

[ElGrigon]

Tisti rezi morajo biti verjetno zelo natančni (mm), raje uporabi kak inkrementalni dajalnik na os kolesca in bo zadeva točna in dolgoročno obstojna, če ni kakšnega "nevarnega" delavca zraven.

[msmiha]

No zadeva ne rabi bit ne vem kako natančna lahko odstopa tudi za 50%, zadevo sem mislil uporabit za enostavno regulacijo pomika, se pravi da bi hitrost motorjev povečeval-zmanjševal tako dolgo, da bi bil tekoči trak konstantno polen (polnost traka bi detektirala fotocelica). Gledal sem Omronove inkrementalne dajalnike pa bom vrjetno kar enega od teh vzel, po možnosti takega z čim večjim rastrom, ker ne rabi bit tako natančen, pa še naj bi bil prilagojen na industrijsko okolje.

[ElGrigon]

Hm, ne znam si predstavljati. Detekcijo praznega traka boš izvajal s fotocelico in z njo reguliral pomik, uporabil pa boš tudi inkrementalnega za hitrost pomika. A ne bo inkrementalni dovolj? Fotocelico uporabiš tik pred ali po žaginem listu in potem s časovnim zamikom (npr. 10s) žago samodejno ustavi, ker ni več materiala oz. še eno v vstopni stopnji materiala, da žago zažene, ko je material spet prisoten.

[msmiha]

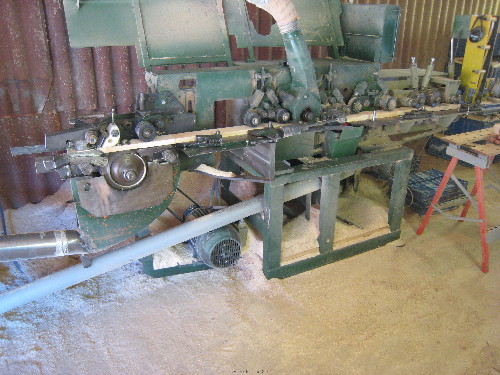

ElGrigon: to sem ravno mislil, samo sem se malo napačno izrazil. Sem pozabil da imam neke slike na računalniku, bom priložil če koga zanima. Naloga, ki jo imam je ta, da se iz stroja odmontira saržer in zraven postavi takoči trak, ki bo namesto pnevmatskega cilindra potiskal materjal v žago, če hočem da bo tekoči trak skoz polen je potrebno uskladiti hitrosti pomika te žage, ki je na sliki tekočega traka in še ene druge žage, ki materjal reže na širino. Na tekočem traku bodo seveda montirani končni senzorji, ki bodo delovali na tem principu, ki si ga opisal.

[ElGrigon]

Za inkrementalne lahko pogledaš tudi pri Baumerelectric.

[lojzek]

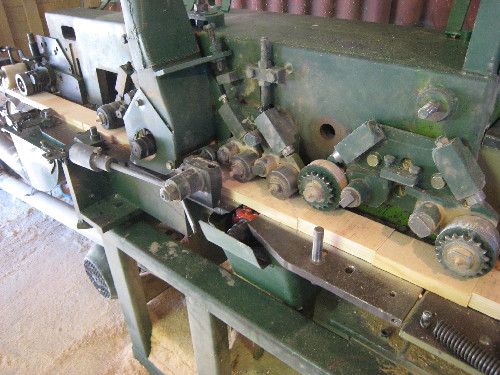

Mogoče z induktivno sondo že dobiš pulze na pogonskem zobniku deščic in ne potrebuješ kolesca. Priporočam pa čim manjšo sondo, ker je najmanj občutljiva- zobci niso tako zelo veliki

[jur]

Pogonski zobnik deščic podrgneš z magnetom, da se namagnetijo zobje. Zraven zob postaviš en hall senzor v TO92 ali v SOT23 ohišju. TTL kompatibilen izhod, cena manj kot 2 euros. Ker je zob na zobniku veliko, imaš zelo fino meritev.

Jur
