 Objavljeno: Tor Avg 25, 2009 10:51 am Naslov sporočila: Peugeot SV50 elektronika |
 |
|
Pozdravljeni!

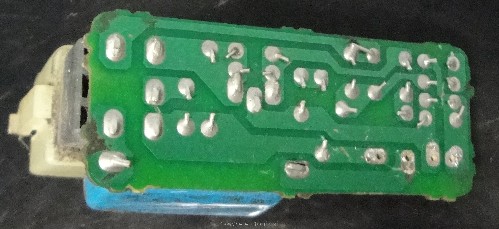

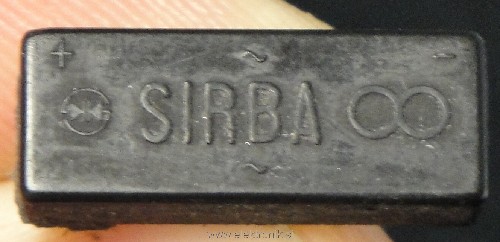

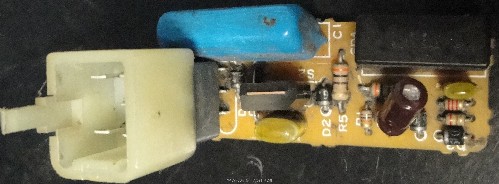

Imam sledeč problem. Na 50ccm skuterju mi je odpovedala elektronika za vžig. Elektronika je bila v plastični škatlici, ter zalita z gumo, katero pa sem hvala bogu (ter nitro razredčilu  ) uspešno odstranil. Iz tiskanega vezja sem narisal shemo, katere pa žal ne razumem  . Na vezju je tudi ena črna škatlica, ki ima štiri priključke, ter se mi sploh ne sanja čemu bi služila in kako bi jo izmeril. Tiristor in diode so na vezju ok, tako da sumim ravno tisto škatlico. Ima pa dve debele žičke ter dve tanke.
Zanima me torej kako popraviti obstoječo cdi elektroniko ali pa kje bi lahko kupil / sestavil drugo.
Hvala in lp, Jani
| Opis: |
|
| Velikost datoteke: |
865.2 KB |
| Pogledana: |
7 krat |
|
| Opis: |
|
| Velikost datoteke: |
1001.54 KB |
| Pogledana: |
10 krat |
|
| Opis: |
|
| Velikost datoteke: |
713.92 KB |
| Pogledana: |
4 krat |
|
| Opis: |
|
| Velikost datoteke: |
421.09 KB |
| Pogledana: |
3 krat |
|
| Opis: |
|
| Velikost datoteke: |
342.63 KB |
| Pogledana: |
5 krat |
|
|
|
| Nazaj na vrh |
|
 |
Jani
Član
Pridružen-a: Ned 14 Dec 2003 22:48
Prispevkov: 469
Aktiv.: 1.98
Kraj: Bela krajina
|
| Objavljeno: Tor Avg 25, 2009 10:53 am Naslov sporočila: |
|
|

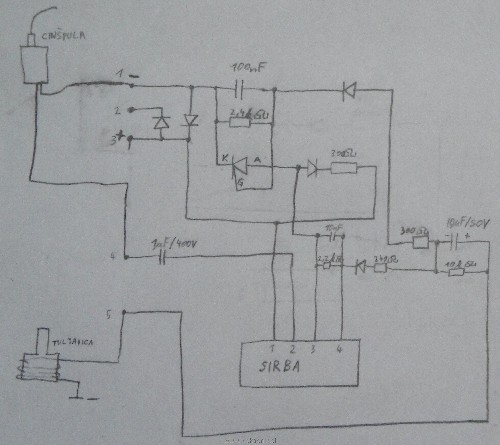

In še shema
| Opis: |
|
| Velikost datoteke: |
1.47 MB |
| Pogledana: |
9 krat |
|
|
|
| Nazaj na vrh |
|
|
ikar
Član
Pridružen-a: Pon 31 Dec 2007 12:32
Prispevkov: 166
Aktiv.: 0.78
Kraj: Ljubljana
|
| Objavljeno: Tor Avg 25, 2009 10:55 am Naslov sporočila: |
|
|
To bi po mojem mogel biti usmernik.
_________________
Slavko |
|
| Nazaj na vrh |
|
|
s55m
Član
Pridružen-a: Sob 06 Jan 2007 17:07
Prispevkov: 2696
Aktiv.: 12.00
Kraj: Plovdiv-Bolgarija
|
| Objavljeno: Tor Avg 25, 2009 11:03 am Naslov sporočila: |
|
|
Tista črna škatlica izgleda Gretz, ampak to lahko zavaja. A si ti gotov, da si shemo prav narisal?
_________________
Physics sucks! It always works against "great" ideas!
Nazadnje urejal/a s55m Tor Avg 25, 2009 11:09 am; skupaj popravljeno 1 krat |
|
| Nazaj na vrh |
|
|
Jani
Član
Pridružen-a: Ned 14 Dec 2003 22:48
Prispevkov: 469
Aktiv.: 1.98
Kraj: Bela krajina
|
| Objavljeno: Tor Avg 25, 2009 11:08 am Naslov sporočila: |
|
|
| Se strinjam. Pomojem zagotovo ni grec.
|
|
| Nazaj na vrh |
|
|
Sokrat
Član
Pridružen-a: Čet 25 Avg 2005 11:00
Prispevkov: 5584
Aktiv.: 23.56
|
| Objavljeno: Tor Avg 25, 2009 11:27 am Naslov sporočila: |
|
|
| Jani je napisal/a: |
| Se strinjam. Pomojem zagotovo ni grec. |
Po mojem je pa to kornet od sladoleda
Vzemi multimeter in pomeri ! Ce ti je tvoje ugibanje dovolj, zakaj potem sploh vprasanje na forumu ?
_________________
Ka ti bo pa torba ce si kupu kolo ? |
|
| Nazaj na vrh |
|
|
Jani
Član
Pridružen-a: Ned 14 Dec 2003 22:48
Prispevkov: 469
Aktiv.: 1.98
Kraj: Bela krajina
|
| Objavljeno: Tor Avg 25, 2009 11:46 am Naslov sporočila: |
|
|
Sokrat hvala. Me samo zanima kako bi ti izmeril stvar, če predvidevaš da je skurjena in se ne obnaša kot grec. Poleg tega mi pa še razloži zakaj bi imel grec dve debeli žici in dve drobni?
Shemo bom še enkrat preveril...
|
|
| Nazaj na vrh |
|
|
lado
Član
Pridružen-a: Pon 09 Feb 2004 13:22
Prispevkov: 1004
Aktiv.: 4.24
Kraj: Trbovlje
|
| Objavljeno: Tor Avg 25, 2009 12:09 pm Naslov sporočila: |
|
|
Mislim da nisi sheme povsem pravilno narisal...
Drugače pa so si ti vžigi zelo podobni... poglej na www.motelek.net jih je zelo veliko različnih.
| Opis: |
|
Download |
| Ime datoteke: |
ducati_cdi5.png |
| Velikost datoteke: |
4.1 KB |
| Downloadano: |
36 krat |
|
|
| Nazaj na vrh |
|
|
Sokrat
Član
Pridružen-a: Čet 25 Avg 2005 11:00
Prispevkov: 5584
Aktiv.: 23.56
|
| Objavljeno: Tor Avg 25, 2009 12:20 pm Naslov sporočila: |
|
|
| Jani je napisal/a: |
| Sokrat hvala. Me samo zanima kako bi ti izmeril stvar, če predvidevaš da je skurjena in se ne obnaša kot grec. |
Ce je graetz, potem je tezko skuriti vse stiri diode hkrati (ce se res ne potrudis namenoma). Pomeril bi torej ali je sploh katera od njih tam, kjer bi morala biti - pricakoval bi namrec, da bosta celi dve, ce je zadeva nehala delovati.
Tukaj je ena obskurna referenca, kjer je tale SIRBA tudi narisan kot mostic (D805 na shemi desno spodaj).
| Citiram: |
| Poleg tega mi pa še razloži zakaj bi imel grec dve debeli žici in dve drobni? |
Nisem ga jaz naredil, zato nisem pravi naslov za to vprasanje. Smiselno bi bilo, da bi bile vse stiri enake, a to ni ne prva, pa tudi ne bi bila zadnja neumnost, kar jih clovek sreca pri komponentah.
_________________
Ka ti bo pa torba ce si kupu kolo ? |
|
| Nazaj na vrh |
|
|
lojzek
Član
Pridružen-a: Pet 25 Jan 2008 8:00
Prispevkov: 3387
Aktiv.: 15.98
|
| Objavljeno: Tor Avg 25, 2009 12:34 pm Naslov sporočila: |
|
|
do semle sem prilezel, sedaj je pa kavice in službe konec:
v google odtipkaj "sirba electric systems". Neka firma iz Kanade, do katere se še nisem uspel dokopat.
Tista škatlica na sliki je pa verjetno nekaj univerzalnega. Označbe pinov in pini namreč niso kompatibilni
|
|
| Nazaj na vrh |
|
|
Jani
Član
Pridružen-a: Ned 14 Dec 2003 22:48
Prispevkov: 469
Aktiv.: 1.98
Kraj: Bela krajina
|
| Objavljeno: Čet Avg 27, 2009 2:02 pm Naslov sporočila: |
|
|
Še zdaj nisem našel nič pametnega
|
|
| Nazaj na vrh |
|
|
Sokrat
Član
Pridružen-a: Čet 25 Avg 2005 11:00
Prispevkov: 5584
Aktiv.: 23.56
|
| Objavljeno: Čet Avg 27, 2009 2:48 pm Naslov sporočila: |
|
|
Kaksen je bil torej rezultat meritve tistega neznanega skatlastega elementa iz (delujoce) elektronike ?
_________________
Ka ti bo pa torba ce si kupu kolo ? |
|
| Nazaj na vrh |
|
|
Jani
Član
Pridružen-a: Ned 14 Dec 2003 22:48
Prispevkov: 469
Aktiv.: 1.98
Kraj: Bela krajina
|
| Objavljeno: Čet Avg 27, 2009 4:28 pm Naslov sporočila: |
|
|
Eto rezultatov:

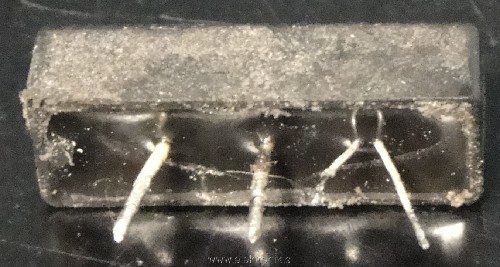

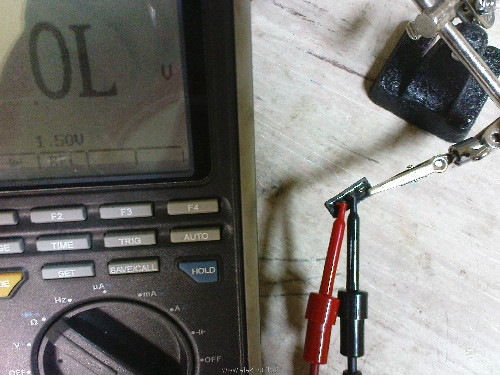

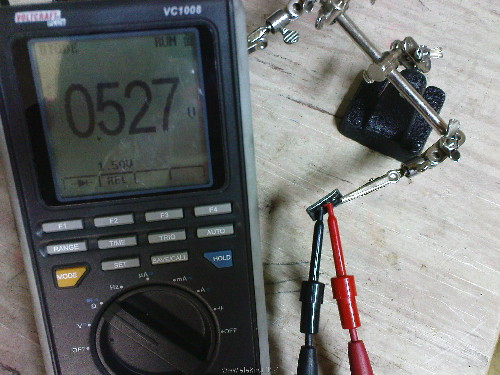

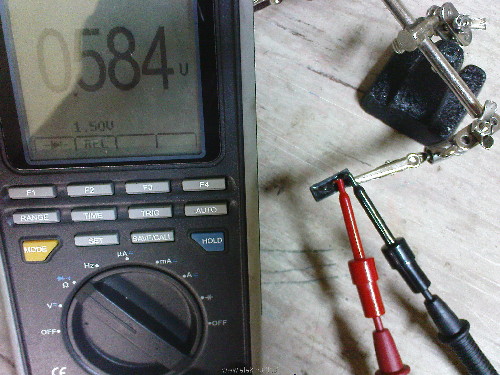

na levi strani sta dve debelejši žici, na desni strani slike dve tanjši. V vseh ostalih kombinacijah ne prevaja.
