Rad bi zmeril frekvenco nekega signala, ki ga dobim z rotorja motorja.
Signal peljem preko šmit trigerja, da je lepe oblike, na vhod pica PortB.6. Ta je še edini še edini prost na tem portu. Zadeva je na razvojni plati, ki ima na portB priključen LCD.

Nastavil sem, da signal na tem pinu generira interupt.
Drugi interupt generira še timer1. - vsakih 100ms

In potem zadevo zaženem. V interupt rutini preverim kateri interupt je sprožen - če je signal, števcu prištejem 1, ter zbrišem interupt, če je timer 1, vrednost števca prepišem v drugo spemenljivko, ki se potem prikaže na displeju, števec pa zbrišem prav tako interupt2.

Takole preko palca - ker motor ustvari 6000RPM, dobim z njega 100Hz, kar bi pomenilo, da bi moral števec prišteti nekje do 10. (0,1s/0,01s=10), prišteje pa do blizu 2000.

Ker mi nič ni bilo jasno, sem delovanje posameznega interupta preslikal na izhoda D in E in lepo meril z osciloskopom čas, oziroma frekvenco. Ugotovil sem, da je timer interupt izveden pravilno vsakih 100ms, signal ki ga dobim ob prekinitvi portaB pa je ena zmešnjava. Nič mi ni jasno...

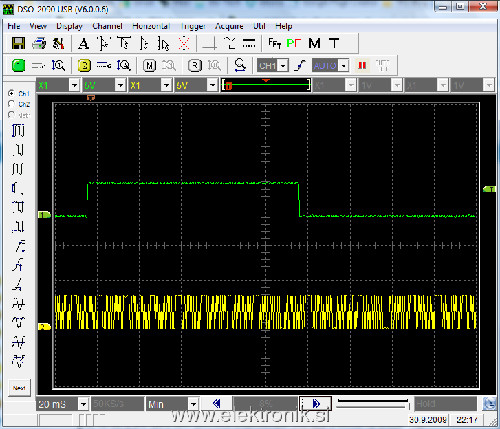

Namesto, da bi dobil enih 10 pulzov, dobim nekakšne pakete podatkov, ki vsebujejo množico pulzov. Posamezen paket je sestavljen iz pravokotnega signala, ki ima precej stabilno frekvenco 40,32KHz. Pripenjam sliko.

Zelen signal je timer1, rumeni števec.

Ima kdo kašno idejo?

Takole zgleda interupt rutina, pa še nastavitve pica....

sub procedure interrupt
if intcon.RBIF=1 then ' each time motor turns 1 revolution
stevec=stevec+1 ' generates 1 interupt and increases stevec
intcon.RBIF=0
PortE= NOT PortE
end if
if Pir1.TMR1IF=1 then ' timer runs for 100ms
stevec_izpis = stevec ' counts number ov turns in that time
stevec = 0 ' clears stevec for another cycle
TMR1H = Timer_H ' preset for timer1 MSB register
TMR1L = Timer_L ' preset for timer1 MSB register
Pir1.TMR1IF = 0 ' Clear TMR1IF interupt
PORTD=NOT PORTD
end if
end sub

sub procedure InitMain
' 76543210
ANSEL = %00010000 ' AN4 (PortA.5 = A/D input)
ANSELH = %00000000 ' rest I/O
PORTA = %11111111 '
TRISA = %11111111 ' PORTA = input
PORTB = %01000000 ' PORTB = Output except PortB.6 -> counter
TRISB = %01000000 ' input - interupt
PORTC = %00000000 ' PORTC = output
TRISC = %00000000 '
PORTD = %00000000 ' PORTD =output
TRISD = %00000000 '
PORTE = %00000000 ' PORTE =output
TRISE = %00000000 '
ADCON1 = %00000000 '
ADCON0 = %10010000 '
T1CON = %00110001 ' T1CON setup
PIR1.TMR1IF = 0 ' Clear TMR1IF
PIE1 = %00000001 ' Enable Timer1 overfolw interupt
PIE2 = %00000000
INTCON = %11001000 ' Enable interupts + peripherial int. + portB change int.
IOCB = %01000000 ' Enable interupt on PortB.6
end sub

CPU=16F887 16MHz

[Sokrat]

You English veri loše ?

V poglavju 3.4.3 datasheeta je jasno napisano kako se pravilno obravnava "interrupt on change". Zdaj se interrupt sprozi enkrat, ko motor da signalcek, potem pa se sproza v neskoncnost, ker nikoli ne resetiras stanja, ki interrupt povzroca.

[Highlag]

Ma sem mislil da ukaz intcon.RBIF=0 zbriše RBIF zastavico v INTCON registru in ustvari pogoje za nov interupt. (vsaj moral bi)

Al pa res ne razumem? Pravi da bereš/ pišeš na port B ali pa zbirišeš RBIF, da odstraniš pogoj za interupt. Ali berem narobe?

[Sokrat]

[bungee]

Problem pri uporabi interrupt on change je ta, da se tvoj port spreminja tudi ko oddajaš/sprejemaš na LCD.
Bolj varno bi bilo uporabljati INT/RB0. Če pa ne boš imel velikih frekvenc, pa lahko uporabiš CCP modul za merjenje le teh

[Sokrat]

[Highlag]

Če prav razumem bi moral opraviti še neko branje/pisanje dotičnega Pina na portu.
Interupti na ostalih pinih so maskirani z IOCB = %01000000

Malo je nerodno, ker imam na razvojni plošči LCD na portu B, drugače bi ga raje prestavil na kak drug port.

Žal z interupti nimam nič izkušenj. Strmim v datasheet že kakšen teden. In tole je nastalo iz mojega razumevanja.

CPP pride na vrsto, ko mi tole ne bo delovalo

Poročam popoldne če bo stanje popravljeno.

[Highlag]

@Sokrat

Hvala! Imaš eno v dobrem. Piknik mogoče?
Dvomim, da bi tole rešil sam.... Če bi zadevo napisali malce bolj jasno nebi bilo nič narobe.

[Sokrat]

[Highlag]

Ja se strinjam.

Žal se z programiranjem in elektroniko premalo ukvarjam... Oziroma manj kot bi želel. Potem pa takšne neumnosti sprašujem . Se pa sigurno odločim za spraševanje na forumu šele potem ko res ne najdem rešitve. Po posvetovanju z datasheetom, pa še googlom....

[mannetou]

Si bom sposodil kar tole temo.

Torej. Za pic 16f886 sem spisal program (asembler), ki z timer1 gate funkcijo, preko komparatorja, zajema duty cycle pwm signala, duty cycle pa bi rad prikazal na dveh multipleksiranih 7 segmentnih prikazovalnikih. Ker zajemam signale tudi okoli 100Hz imam prekinitev nastavljeno vsakih cca. 30ms (T(tmr1)=2^16*4*Tosc= 32,768ms). To trajanje velja za 8MHz kristal, ki se mi je glede na ostale zahteve (AD pretvorba) zdel najprimernejši. Problem je, da se prekinitev izvaja v prevelikem intervalu, da bi lahko prikazoval širino impulzov na LED prikazovalnikih. S kodo v prekinitvi si torej ne morem pomagati, koda za prikaz v glavnem delu programa pa z zakasnitvami ne deluje tako kot mora (zaradi prekinitve?). Dodatna prekinitev s časovniki ne pride v upoštev, saj je za merjenje duty cycla nujno konstantno izvajanje prekinitve. Sicer tudi časovnikov nimam več na razpolago. Kako bi lahko rešil ta problem (razen z shift registri)?

Hvaležen bom za vsak nasvet. LP

[Silvo]

Zdaj sem malo "zunaj" PIC-ov (navedenega pic-a ne poznam)
Torej koliko razumem dejansko prekinitev rabiš za multipleksiranje dispjeja? V prekinitvi pa vršiš še AD konverzijo. Problem pa nastane, ker ne moreš imeriti daljše periode zaradi prepogoste prekinitve.
Kaj pa, če timer uporabiš za meritev. Multipleksiranje izvedeš v zanki zunaj prekinitve. Prav tako lahko AD bereš zunaj prekinitve. Morebiti vključiš AD prekinitev.

[mannetou]

Hvala za hiter odgovor. V programu deluje vse razen prikazovanja na 7 seg LED displej. V zanki zunaj prekinitve mi prikaz z zakasnitvami ne dela. Zakaj, ne vem. V prekinitvi pa ne morem prikazovati, ker se izvaja na tako dolg interval, da bi prikazovalnika utripala. Eden bi še šel, ker 1/32,768ms = cca. 30Hz, dva pa potem prikazuje z 15Hz kar za človeško oko utripa.

Ne vem ali sem še tako zelen, ampak problem pri multipleksiranem prikazu na 7seg LED displej imam vedno, ko spišem program s prekinitvijo in je le-ta namenjena nečemu drugemu kot prikazovanju. Ne razumem zakaj, prekinitev ne traja veliko ciklov in nisem pozabil na retfie. Je problem, ker se program prekine vedno na drugem mestu? Tudi AD pretvorba mi ne dela v glavnem programu (izven prekinitvene rutine). Mislim, da ni problem s stackom, to se mi dogaja tudi pri enostavnih programih. Za programiranje/debagiranje uporabljam ICD2.

Pic je 28 pinski, s sicer enakimi lastnostmi kot 40 pinski 16F887, ki je naslednik 16F877A, 16F886 pa naslednik 16F876A. V primerjavi ima pic nekaj nove periferije (gate funkcijo, enhanced CCP,...), drugače pa se ne razlikuje dosti.

Se opravičujem, če nisem bil povsem jasen glede mojega programa. Zajemam PWM signal, berem duty cycle (comparator + Timer1 Gate funkcija) in ga primerjam z DC vrednostjo izhodne napetosti vezja (AD pretvorba). Na izhod vplivam tako, da popravim izhodni PWM signal. Torej % duty cycle vhodnega PWM signala naj bi bil enak kot % vrednosti izhodne napetost v primerjavi z referenčno. Referenčna je enaka napajanju vezja, recimo 5V in če je vhodni PWM signal s trajanjem enke 20% periode, potem želim na izhodu 1V. Ker ostalo vezje ni povsem linearno, je potrebna korekcija.

Glavni del programa je v zanki. V njej sem prvotno mislil spisati AD pretvorbo, prikaz na LED, je pa zaenkrat samo generiranje izhodnega PWM signala. Ta zanka se izvaja ves čas, ko Timer1 z Gate funkcijo šteje trajanje enke PWM signala, ko čas poteče se izvede prekinitev in vrednost Timerja 1 se vpiše v registre. Nato se izvede še AD pretvorba in program se vrne nazaj v glavno zanko. Pri tem PICu funkcija Gate (Timer1 gate source), ne omogoča postavitve zastavice (prekinitve), ko je končana, zato za merjenje trajanja periode uporabljam Timer 0, ki je 8 biten z 1:256 prescale-om.

Torej glavna zanka se izvaja cca. 30ms, nato se sproži prekinitev, ki traja vsega le nekaj 10 ciklov, kar ne nanese niti 30us(mikro sekund) in potem se program iz prekinitve vrne v glavno zanko.

To je to. Upam, da sem bil bolj jasen, če ne lahko poskusim še v tretje.
Bistvo mojega problema je napisano v drugem odstavku.

[mucek4]

Če tvoj projekt ni skrivnost lahko prideš do mene (30min z avto) in pogledava. Čez vikend sem verjetno doma.

[mannetou]

Najlepša hvala za ponudbo. Če ne bo druge rešitve se res uglasim. Sicer program ni nobena skrivnost in ga lahko tudi pošljem.

V glavnem mi dela probleme samo ena stvar in to je nedelovanje multipleksiranega prikazovanja na 7seg LED. Prikazovanje mi deluje v programu brez vsakršnih prekinitev, ali s prekinitvami, ki so namenjene prikazovanju (timer->izpis). Zakaj ne deluje izven prekinitvene rutine v glavnem delu programa? Konec koncev je le vklapljanje in izklapljanje portov. Zakaj ena prekinitev tako zmede mikrokontroler, da potem ne more več vklapljati LED? Je to splošen problem ali samo sam počnem kaj narobe? Verjetno je kdo že naletel na to težavo. Na internetu pa tud ne najdem nič uporabnega v zvezi s tem problemom.
