Na lpt portu se pojavljajo motnje .
Pri delovanju CNC se to vidi kot je prikazano na sliki .

Stroj je krmiljen z Mach-om. Motorji so koračni 300 Ncm , 1.8° .
Krmilnik je unipolarni z L297 in IRF540 v polkoračnem načinu.
Navojno vreteno ima vzpon 4 mm . Prenos- motor 1 : vreteno 4.
1 mm = 400 korakov .

G koda je napisana tako , da rezkar potuje po X osi naprimer 100 mm.
Ko pride do 100 se Y premakne za 0.5mm in potuje nazaj po X osi.
Napaka se pojavi ko rezkar potuje po X osi in bi Y moral mirovati,
se pa premakne za nekaj stotink. Te napake na oko nebi opazil pri
marsikaterem izdelku.
Poizkušal pa sem gravirat 3D model in tu se ta napaka zelo vidi.

To ni napaka v izgubi koraka. Sem zelo zmanjšal hitrost in napaka ostaja.
V primeru prej opisane G kode se napaka sešteva po Y osi, ker dir signal
ostaja isti le motnje stepa se seštevajo . Prav tako pa se napaka pojavlja
na Z osi. Vendar se pri graviranju reliefa - 3D Z neprestano spreminja v
+ ali minus in tudi napaka se spreminja enkrat v + drugič v - , odvisno od
tega ali je dir v tistem trenutku 0 ali 1 .

Ima kdo izkušnje z odpravljanjem takšnih motenj?

[madzi]

Lahko je več stvari. Mogoče je postavitev, kabel ali pa napaka v krmilniku. Kako dolgi kabel imaš do krmilnika? Pokaži načrt po katerem si naredil krmilnik. Mogoče bi pomagali že samo kakšni pulup upori.
Se mi pa zdi da je najverjetneje kriv krmilnik.

Si mogoče probal zamenjat x in y motorja? S tem mislim samo priključitev da vidiš ,če bo enako. Sam sem imel podobno težavo. Na koncu le bil kriv slab kontakt na kablu, ki gre iz krmilnika do motorja in so se naključno izgubljali koraki.

Na kakšen material pa graviraš ploščice, ki so na tvoji speltni strani?

[Raptor]

Uporabljaš mogoče prenosnik?

[VolkD]

Verjetno gre za presluh signala z ene osi na drugo. Za začete zamenjaj kabel s printer porta na krmilnik.

[stane]

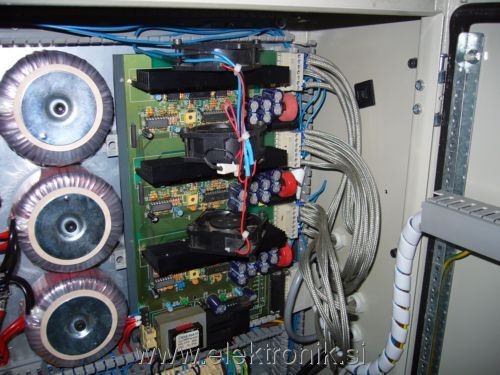

Zamenjal sem vse izhode med sabo , vse tri osi . Nisem pa fizično prestavljal motorjev. Zamenjal sem vse kable do motorjev. Sedaj imam PF žico z opletom.

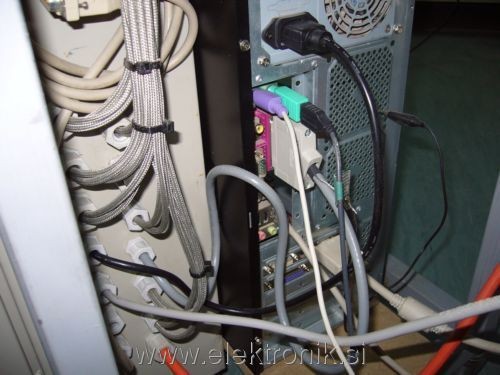

Vsaka žica ima svoj oplet. Kabel LPT krmilnik sem menjal, sedaj je dolg 50cm.
Napaka se pojavlja na vseh oseh. Je pa napako zelo težko opazit. Kot sem že
napisal jo je z takšno G kodo najlažje zaznat oziroma se vidi na 3D modelu.

Bom priložil še slike in shemo.

Hvala
Stane

[Twenty Zero One]

Tudi meni so se pojavljale motnje. Rešil sem tako da sem maso napajanja( skupna masa motorjev in krmilja) povezal z ohišjem računalnika.

Probaj!

[stane]

Material na katerega graviram je gravoply (Regros Ljubljana).

Ne uporabljam prenosnika. Win XP pa sem nastavil po navodilih , ki se jih
najde na Mach-ovi strani.

Koraki se ne izgubljajo, zgleda da se naključno dodajajo in to tudi takrat ko bi
morala določena os mirovat.

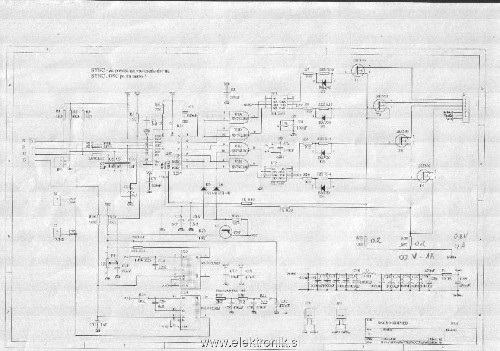

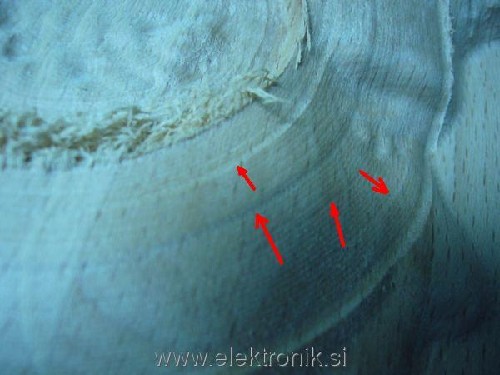

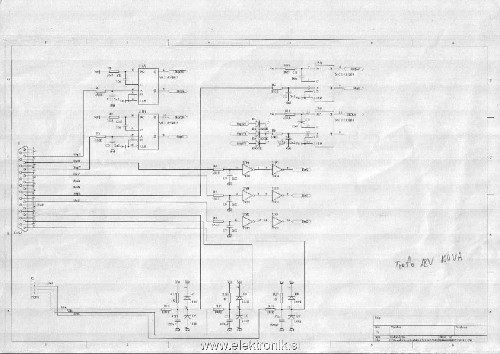

Prilagam shemo krmilnika in slike . Na sliki 3D reliefa se vidi napaka na Z osi.
Enkrat je napaka v plus drugič pa v minus. Mislim, da je to naključno, odvisno pa
od tega ali je dir pin 0 ali 1.

Masa krmilnika oziroma Gnd napajanja, če se poveže z ohišjem računalnika to
pomeni, da je ozemljena. Potem je najbolje, da povežem maso v isto točko kot
vse ostale ozemljitve. Vse ozemljitve imam speljane v eno točko.
Pa se -(Gnd) napajanja lahko ozemlji ?

Še enkrat Hvala za odgovore.

Lep pozdrav
Stane

[madzi]

Krmilnik na prvi pogled zgleda vredu, kolikor se pač vidi.

Probaj še vsak motor posebaj poganjat. Tako da ga izključiš v Mach-u ter krmilniku odvzameš napajanje za ostala dva kanala. Tako boš ugotovil če je presluh.

Poskusiš lahko tudi z obratno logiko v nastvaitvah za Mach če ti to krmilnik omogoča.

Če ne pomaga pa osciloskop v roke, napiši si en testni program, recimo kvadrat in glej kaj se dogaja.

[podboj]

Jaz sem imel probleme zaradi iskrenja na ščetkah od rezkarja. Ko sem motor vžgal se je začel CNC kar sam od sebe premikat .

[stane]

[stane]

Nova ugotovitev!

Dodatno sem še ozemljil vse kar je kovinskega, gnd napajalnika sem povezal z
ozemljitvijo. Napaka pa ostaja. Vendar se Z os zamakne naključno za cca
3-5 stotink samo pri 3D. Pri 2D rezkanju napak ni. Zgleda, da Mach-a ne znam
pravilno nastavit.

V Mach-ovem wizardu sem izbral vrtanje. 170 lukenj globina 5 mm korak 1 mm.
Vsako luknjo vrta 5X in po več kot eni uri napake na Z osi ni. Pri 3D pa se napaka
na Z osi do 5 stotink pojavi kar hitro, po 15 min včasih pa po pol ure.

Prosim za nasvet.

[aljoš]

Bral sem ta post, sicer oddan že nekaj časa nazaj...

Sam sem imel iste težave... Mašinca je kar "zašla" tu in tam... Včasij je dober naredilo vse včasih ne...kasneje ugotovim, da imam znatno predolg kabl od računalnika do krmilnika (motnje), to sem odpravil, drugače pa narobe nastavljena nastavitev v Machu in sicer pospešek oz. hitrost motorja, in pa včasih sem pretiraval in med samim rezkanjem povečal feedrate iz 100% na recimo 180%...takrat je sigurno zašla po svoje...
