[aly]

Situacija je taka, da moramo stestirati en izdelek, ki se premika naprej in nazaj cca 30 cm. Rabim eno gonilo, ki bi izvajalo ustrezne premike čim hitreje, čimbolj potiho, s čim manj trenja in seveda z ne preveč energije. Masa za premikat je cca 200g. Prečnih sil (obremenitev) praktično ni. Cilj je doseči vsaj miljon premikov v normalnem času (en mesec max = 24 pomikov na minuto pri 24/7; zaželjeni pomiki s cca 1 Hz (lahko več)).

Ideje, s katerimi imam izkušnje, so:
- ekscenter, ročica, linearna vodila. Zadeva zna biti glasna, vodila je treba pogosto mazat.
- pnevmatski cilinder. Kompresor prižgan 24/7, pihanje in puhanje pa tudi ni ravno za imet 2 meseca v delavnici.
- hidravlični cilinder. Totalni overkill za moje pojme.
- linearni motor. Rabi precej toga vodila, dokaj hitra obraba komponent sistema.
- ...

Prosim za ideje, nasvete in izkušnje.

[nakamichi]

Ena dolga tuljava ter vzmet in eno cilindrično vodilo?

L.P.,
Miha

[Pyr0Beast]

Linearni motor če rabiš natančnost. Če ne, pneumatika ali hidravlika, morebiti tudi selenoid.

[milan62]

[Highlag]

Velika razdalja za premikat.
Sam bi verjetno stavil na kakšen ekscenter, pri čemer bi verjetno vrtljivo zadevo naredil kot kakšen masivnejši disk, da bi bila masa večja od testiranca. Bi bilo manj vibracij. Seveda vse vrteče dele ekscentra uležajiti. Tišino boš pa vseeno težko dočakal. Pa karkoli že boš izumil .

[janez03]

Očitno ti je vseeno za enakomeren potek hitrosti in potrebuješ zgolj dolžino hoda. Za ta namen je daleč najenostavnejša izvedba z ekscentrom. Enostavno, zanesljivo in preizkušeno v deset-miljonskih serijah. (Vsak motor z notranjim izgorevanjem).
Primerno uležajeno in z linearnimi vodili iz sodobnih plastičnih materialov (novilon, oilon ipd.) bo tudi tih in vzdržljiv. Frekvenca 1/s tudi za mehanske sklope ni noben problem. (že omenjeni motorji z notranjim zgorevanjem - 100+ /sek.)

L.p.; Janez

[Energetik-m]

Če te skrbi zaradi trenja, uporabi linearne kroglične ležaje na vzdolžnem vodilu.
npr. kaj takega:
http://medias.schaeffler.com/medias/en!hp.ec.br/KH;b5JneC_BDb3c?#KH

[Vinkel]

Jaz bi zadevo rešil z jermenom, linearnimi ležaji, in končnimi stikali. Pri jermenicah premera 1cm potrebuješ pogonski motor z navorom 10Ncm, kar je malo.. Motorje torej išči v tej smeri, odvisno kako tiha naj bo naprava.
Verjetno pa kakšni koračni motorji zaradi glasnosti in gretja odpadejo.

[poule]

Najbolj enostaven je pnevmatski cilinder. Sploh če imaš možnost testiranja v kakšni delavnici (službi), kjer imajo že tako ali tako "stalen zrak" za potrebe proizvodnje.

[Obelix]

Enostavna rešitev: pnevmatski cilinder (v Ikei odpirajo in zapirajo kuhinjske predale).

Poceni rešitev: koračni motor z zobatim jermenom (pomik glave iz večjega igličnega tiskalnika).

Tiha rešitev: izoliran pokrov

Ekscenter se mi zdi malce prekompliciran in neroden (za pomik 300 mm potrebuješ ročico premera 300 mm, kar naredi zadevo "glomazno").

LpA

[.]

Brisana vsebina odstranjenega uporabnika.

[MadMax]

Torej bo treba pogledat kako deluje klopotec

Sicer pa kot je Obelix napisal, excenter, pa če se da še malce dodelat s kakim vzvodom, da nimaš res glomaznega polmetrskega ekscentričnega vztrajnika...

[drejko]

Morda bi lahko naredil nihalo na vrhu bi ga poganjal z dvema tuljavama.
S tem skoraj ne bi bilo trenja.

[lucca brassi]

Boš tole stvar obremenjeval na G ali moraš narediti le število ponovitev .

Pnevmatika je zelo enostavna vendar boš ptreboval velik pretok če želiš ujeti frekvenco s hodom in se bo stvar zelo segrevala...

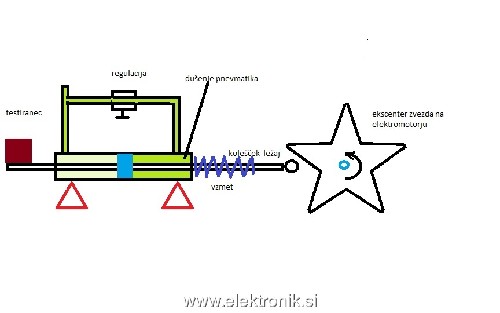

jaz bi naredil nekako tako , zvezda bi morala imeti pravo krivuljo da kolešček vedno sledi obliki (sinusoida)

[Vinkel]

Preveč komplicirano
Tale zvezda bo morala biti precej velika saj mora biti višina enega kraka 30cm, torej bo celotna zvezda velika skoraj tričetrt metra.

Če bo potrebno voziček premikat s konstantno hitrostjo, je važna tudi oblika zob take zvezde, sicer je dovolj zgolj malo zaokrožit korene in vrhove zob.
