Pozdravljeni!

Vem da je takih vprašanj na tone, ampak odgovora na mojega pač nisem našel. Skratka, kupil sem sobni termostat, vendar imam težavo pri vezavi. Sem začetnik v teh vodah in zato me prosim obravnavajte v rokavicah, hvala

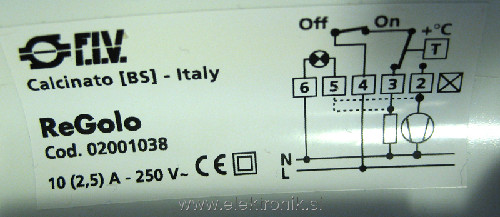

Termostat je v bistvu stikalo ki prižiga in ugaša peč. Iz sheme razumem da fazo (L) pripeljem na sponko 4, ničlo (N) peljem na sponko 6 in potem se moje razumevanje konča. Ne vem točno kaj predstavljata elementa (upor in vzporedno še nek simbol-ki ga vidim prvič).

Torej...kako pravilno zvezati termostat.
Prosim za odgovor, HVALA!

[BojanR]

To je termostat za gretje ali hlajenje. Tisti čudni znak, je znak za ventilator. Tam kjer je upor (grelec) vežeš peč in bi zadeva morala delati. Ventilator (hlajenje) ignoriraš.
Pa še tisto črtkano povezavo naredi od grelca na sponko 5, da ti bo signalna lučka delala na termostatu.
Pa še to: peč, ki jo prižigaš s tem termostatom ne sme biti močnejša od 550W (2,5A), drugače reskiraš

[bbrane]

Zdravo !

Samo malo bi dopolnil Bojana R . Če gre za električno peč - torej ohmsko breme potem po podatkih ta termostat zmore 10 A . Če pa gre za induktivno breme - recimo kompresor hladilne naprave pa velja za tokovno obremenitev cifra v oklepaju - torej 2.5A in to pri cos fi 0.6 . Glede na to ,da je "italijanska" roba je mogoče dobro vzeti malo rezerve , vendar peč do 2kW ne bi smela biti problem.

Lep pozdrav !

[ElMat]

Hvala obema za pomoč...zadeva že veselo deluje!

Tistih simbolov pa res nisem poznal, no zdaj si ju bom zapomnil Zanimivo, v Priročniku za elektrotehniko in elektroniko (Friedrich) naj bi bili narisani vsi simboli, ampak za ventilator (hlajenje) pa manjka. Seveda dopuščam tudi možnost da sem ga po pomoti spregledal

Najprej sem mislil priklopit termostat direktno na oljni gorilec, vendar sem v priročniku Varčevanje z energijo (Karl-Heinz Böse) prebral da to ni dobro zaradi samega gorilca in priporoča vezavo na črpalko (navadna vodna črpalka pri peči).

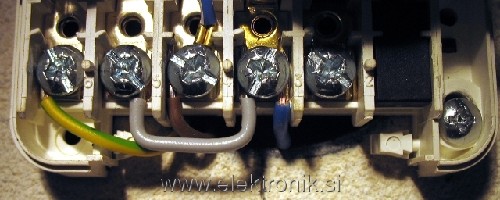

Vezava gre pa takole (6 je na skrajni levi):

6=N
5=prevezava na 3 (če bi hotel da termostat deluje v obratni smeri, bi šlo iz 5 na 2)
4=L
3=prej omenjena prevezava iz 5, ter seveda povratek nazaj na peč (N)
2=v mojem primeru ni uporabljeno
1=ni namenjeno vezavi

Uporabil sem trižilni kabel in zato je na sponki 6 uporabljena rumeno-zalena žička, ki je sicer po standardu namenjena ozemljitvi in ne ničli (kot sem naredl jaz).

Hvala še enkrat!

LP, Matej
