[Sniper001]

Zdravo!

Danes sem odprl nek el. magnet (od traktorja?!?). Preden sem začel razdirati to stvar sem za vsak slučaj izmeril upornost, ki znaša 0.7 . Tuljava je v originalu navita za 24V jaz pa bi potreboval pri 12V viru. Torej na tuljavniku je navita žica debeline 1.5mm (premer) in neznano št. ovojev. Ali lahko jaz npr. samo odvijem polovico ovojev in bi ohranil podobno magnetno moč, če ne kaj naj storim z debelino in številom ovojev?

LP Nino

[bojans]

Neznano število ovojev deli z 2. 0,7 ohm in 24V. ??? to je. (40 + A)

[Pyr0Beast]

To je ~1kW

[Sniper001]

No to je baje nekakšen magnet za zaustavitev motorja traktorja, več ne vem o tem. Skratka potem bom pa samo poskusil odviti ovoje in bomo videli kaj se bo zgodilo.

LP Nino

[sebaveh]

Elektromegnetni ventil ki zapre dotok nafte?
Ali pa aktuator, ki zapre dušilno loputo v izpušni cevi?

[Pyr0Beast]

Že za 12V vir imaš premalo ovojev. Pusti tako kot je.

[Sniper001]

Saj bi pustil tako a žal nima nobene moči pri 12v.

LP Nino

[Pyr0Beast]

Ni govora, da nebi imelo. Vsaj če je meritev pravilna.

Pri tako nizki upornosti bi ti zadeva zletela po mizi od impulza.

Slab vir je druga varianta, da ti sploh ne uspe magneta sprožiti, pa se sesede.

[Sniper001]

Danes sem poizkusil na napajalniku, jutri bom pa še na akumulatorju in bomo videli kakšni bodo rezultati. Sporočim jutri.

LP Nino

[aly]

Na napajalniku Kakšen? Weleman 1 Amper?

Ko boš priklapljal na akumulator, imej dovolj debele kable in usnjene rokavice, da te ne opeče ali raztrga kože.
Pretanki kabli pa ti bodo zgoreli. Uporabi kleme, ki so namenjene zaganjanju drugega avtomobila, ki ima prazen akumulator.

Tole tvoje navitje je ali skoraj električni kratek stik in iz sebe spravi veliko moč,
ali pa je dejansko navitje v kratkem stiku in ti bo vse skupaj vrglo v zrak ko boš priklopil. Ali pa si narobe meril.

Predlagam, da zadevo najprej poslikaš in daš na forum, da razčistimo pojme kaj to sploh je.

[sebaveh]

Pred prvim priklopom lahko za vsak primer vežeš zaporedno eno močnejšo žarnico. Kakšna halogenka bo dobra.

[Sniper001]

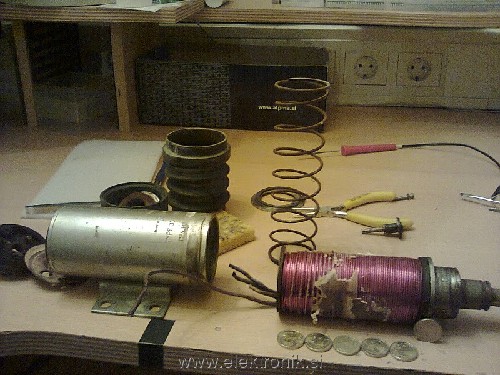

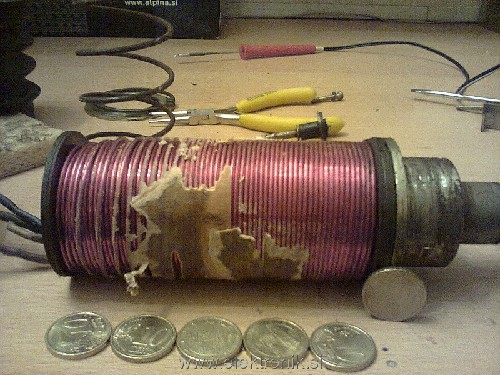

Priklopil sem na 204W napajalnik pri 12V (cca.17A!). Kot sem že omenil je navitje iz 1,5mm debele žice. Specifična upornost žice je približno 0,018 na m če se ne motim. No sedaj pa še slike:

https://picasaweb.google.com/nino.razpotnik/Razno#5573650129174787954

https://picasaweb.google.com/nino.razpotnik/Razno#5573650132852825378

LP Nino

Slike se pripenja va forum!

[ElGrigon]

Zelo me zanima kako ta zadeva izgleda. Magnet za zaustavitev motorja traktorja, ki je 24V?

Če je vse mišljeno dobesedno bi praviloma moral biti izdelan za 12V in stvar mora biti velika in zelo robustna, da lahko mehansko zaustavi motor traktorja.

Slike bi bile zelo dobrodošle.

Edit: Me je že prehitel

Presenečen sem. Izgleda kot tuljavnik, ki potuje znotraj kotve. Kaj pa je nameščeno na os oziroma bat?

[hudamravljica]

Ta elektromagnet potegne ali potisne vzvod na bosh pumpi za ugasnit motor??

[Sniper001]

Potegne. Poizkusite si predstavljati kot da je sestavljeno

LP Nino
