Spet se obračam na vas.

Rad bi sprogramiral PIC 16F690 z Willem programatorjem (PCB ver.3) preko ICSP. Kar se samih povezav tiče, je upam pravilno razloženo v naslednjem dokumentu (stran 5):

http://www.sprut.de/electronic/pic/icsp/uniadapter_en.pdf

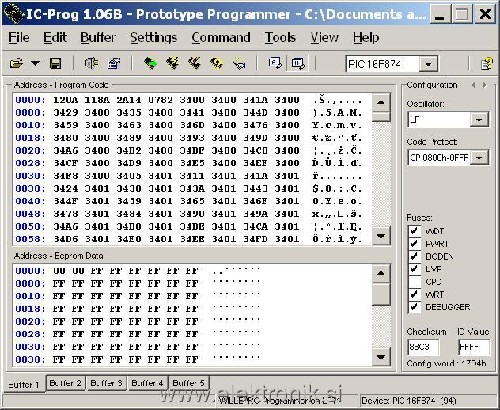

Zatakne se pri programu. Willem Eprom (verziji 0.97jc in 0.98a+) tega mikrokontrolerja ne podpira in tudi ne ICprog 1.06B. Na Microchip forumu sem naletel na naslednjo trditev:

infernal · Objavljeno: Tor Apr 26, 2011 11:44 pm Naslov sporočila:

Zdravo, WinPic800 podpira tale čip in Willem programator je tudi na seznamu, tako da poizkusite še z tem programom. Ko program nainštalirate je prevzeto v španskem jeziku, to lahko spremenite v predzadnjem meniju.

Azrael · Objavljeno: Sre Apr 27, 2011 8:58 pm Naslov sporočila:

@infernal

Hvala za uporabne informacije.

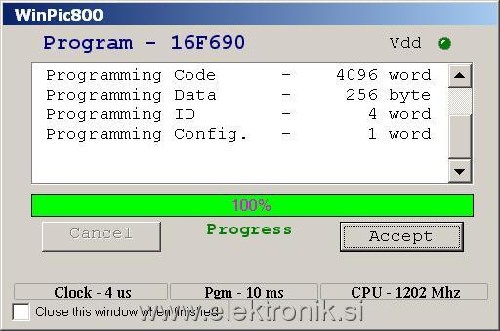

Z WinPic800 je programiranje šlo gradko in uspešno.

Vendar bi lepo prosil, ne me vikat tu na forumu, saj še nisem tako star, da bi bilo to potrebno.

Mogoče še za informacijo. Pri pregledu dokumentacije sem opazil (in seveda takoj preizkusil in deluje), da pri programatorju Willem PCB3 ni potreben priklop zunanjega (ZIF) podnožja na ICSP konektor, če se želi programirati PIC 16F v 20 in 14 pinskem ohišju.

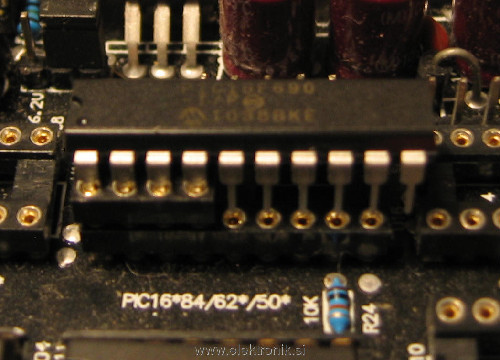

Gre čisto lepo z uporabo podnožja namenenega programiranju 16F84 in ostalih v 16F picev v 16 in 12F serije v 8 pinskem podnožju. Potrebno je le vstaviti vmesno 8 pinsko podnožje (pin1 podnožja na pin 1 vmesnega podnožja in pica) in poskrbeti, da se prosti pini mikrokontrolerja ne dotikajo kotaktov podnožja (slika PIC16F690).
