Elektrika v Adriini prikolici


Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Elektronika
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
dj robee
Član
Član



Pridružen-a: Ned 05 Okt 2003 20:34
Prispevkov: 68
Aktiv.: 0.29

PrispevekObjavljeno: Sob Apr 30, 2011 8:58 am    Naslov sporočila:  Elektrika v Adriini prikolici Odgovori s citatom

Pozdravljeni.

Potrebujem vašo pomoč.

V Adriini prikolici prenavljam el. napeljavo. v ta namen sem si kupil Schaudt elektroblok ebl100. "Škatla" je sposobna polniti dva akumulatorja preko internega polnilca, sončnih celic, alternatorja ali zunanjega polnilca. Zagotavlja distribucijo 12V po prikolici. Problem pa je naslednji. V priloženem pdf se lahko vidi, da ima EBL na priključku "block3" možnost oz. nujo priklopa kontrolne plošče. Jasno je, da se na pinih shunt meri tok, na pinih living area battery sensor in starter battery meri napetost. Problem ki nastane je, da ima EBL za vklop vgrajena dva bistabilna releja krmiljena preko modula HS100. Zanima me kako se ga vklopi. Ali tako, da pin 2 (main switch relay 1 on) za trenutek sklenem proti masi za vklop ter pin 1 (main switch relay 1 off) za trenutek proti masi za izklop - enako za rele 2?

Kontrolno ploščo bi si namreč izdelal sam vendar so me pri Schaudtu ustrašili, da z EBL 100 deluje samo njihova digitalna kontrolna plošča DT200.

Njihov odgovor:
Good Morning,

the EBL100 is only functional combined with Panel DT200 (see attached Files).
Socket "Block 3" may only be used for connecting the panel DT200, not for connecting other components.

If you have further questions, don't hesitate to contact us.

regards
i.A. Werner Litzki


Prilagam pdf EBL100 in DT200

HVALA ZA ODGOVOR!



DT 200.pdf
 Opis:
dt200

Download
 Ime datoteke:  DT 200.pdf
 Velikost datoteke:  297.8 KB
 Downloadano:  38 krat


EBL 100-2.pdf
 Opis:
EBL100

Download
 Ime datoteke:  EBL 100-2.pdf
 Velikost datoteke:  853.92 KB
 Downloadano:  35 krat

Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Waldo
Član
Član



Pridružen-a: Pet 02 Nov 2007 10:50
Prispevkov: 316
Aktiv.: 1.47
Kraj: Maribor

PrispevekObjavljeno: Sob Apr 30, 2011 12:32 pm    Naslov sporočila:   Odgovori s citatom

Pogledal sem si shemo EBL100. Mislim, da bi se ga vsekakor dalo upravljati tudi s čim drugim, kot pa samo DT200. Ni videti neka znanost.
Iz sheme sklepam, da so dejansko želeli povedati, da ti EBL100 ne bo delal sam od sebe, čisto brez kateregakoli kontrolnega panela, najraje imajo seveda njihov DT200.
Seveda pa lahko na kontrolne vhode priključiš kar neka stikala in ostale zahtevane senzorje napajanja, pa bo ravno tako delovalo. Jasno, če bo pravilno zvezano.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
dj robee
Član
Član



Pridružen-a: Ned 05 Okt 2003 20:34
Prispevkov: 68
Aktiv.: 0.29

PrispevekObjavljeno: Sob Apr 30, 2011 12:48 pm    Naslov sporočila:   Odgovori s citatom

Tocno tako. Gre samo za to, da nisem cisto preprican kako ga prizgati. Glede Dt200 je pa sigurno samo to da preferirajo nekaj svojega.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Waldo
Član
Član



Pridružen-a: Pet 02 Nov 2007 10:50
Prispevkov: 316
Aktiv.: 1.47
Kraj: Maribor

PrispevekObjavljeno: Sob Apr 30, 2011 2:19 pm    Naslov sporočila:   Odgovori s citatom

Nisem specialist na tem področju, tako da vzami moje mnenje z rezervo.
Na drugi pogled izgleda, da so na konektorju za kontrolni panel (block 3) sami izhodi, s katerih panel jemlje informacije za prikaz, tako da ga mogoče niti ne rabiš, Ni jasno, kaj se skriva v modulu HS100, zato ni čisto jasna funkcija linij Main switch relay 1 in 2, zato tudi ne moreš natančno vedeti, kaj bo vklopilo releja RE1 in RE2.

Sam bi se lotil takole:
Zaenkrat starter battery zanemari, verjetno ga v prikolici itak ne boš imel. Poskusi priključiti akumulator na + Living area battery in Negative living area battery, neko avtomobilsko žarnico na enega od izhodov za porabnike ter obrni glavno stikalo za baterije na panelu. Če žarnica zasveti, si na konju in kontrolnega panela ne rabiš.
Bolj verjetno je, da žarnica ne bo zasvetila. V tem primeru poskusi z impulzom 5V (Ne pozabi povezati minusov!), če ne dela pa 12V z akumulatorja na eno od linij Main switch relay 1 ali 2 On. Če to ne prime, poskusi z maso.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
dj robee
Član
Član



Pridružen-a: Ned 05 Okt 2003 20:34
Prispevkov: 68
Aktiv.: 0.29

PrispevekObjavljeno: Sob Apr 30, 2011 3:36 pm    Naslov sporočila:   Odgovori s citatom

Ja, verjetno bo res treba "probavati". Dejstvo pa je da brez relejev 1 in 2 nikjer na blokih 5 in 8 ne bo nič!

Za primerjavo dodajam še pdf podobnega malo "peprostejšega" bloka EBL269, pri katerem sem 99% da se rele vklopi z "maso". Po logiki (kar pa ni sigurno), bi tudi pri EBL100 lahko bilo tako.



Schaudt_EBL_269.pdf
 Opis:
EBL269

Download
 Ime datoteke:  Schaudt_EBL_269.pdf
 Velikost datoteke:  270.74 KB
 Downloadano:  12 krat

Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
dj robee
Član
Član



Pridružen-a: Ned 05 Okt 2003 20:34
Prispevkov: 68
Aktiv.: 0.29

PrispevekObjavljeno: Pon Maj 02, 2011 1:54 pm    Naslov sporočila:   Odgovori s citatom

In pa še eno podvprašanje. Za kontrolno ploščo oziroma merilnike uporabljam DPM952. V shemi je izrecno (s klicajem) označeno, da se merjenje toka vrši na shuntu ki je povezan proti masi. V EBL 100 pa je to ravno obratno - najprej shunt in nato porabniki. Ali je pri DPM952 to zaradi točnosti meritve ali pa je lahko kaj narobe zaradi potencialov?

Na neki strani ( http://members.iinet.net.au/~manins/motorhome/12V_electrics.html )sem zasledil da je nekdo že izdelal nekaj podobnega s podobnim 3,5 mestnim LCD. Po karakteristikah celo enakim 3,5 LCD panelom. On trdi, da je v EBL vgrajen shunt 1mV/A ter da se da direktno meriti tok (verjetno tudi z DPM952). Kaj mislite?



108316-an-01-ml-Panelmeter_DPM952_de_en_fr_it_es.pdf
 Opis:
DPM952

Download
 Ime datoteke:  108316-an-01-ml-Panelmeter_DPM952_de_en_fr_it_es.pdf
 Velikost datoteke:  700.11 KB
 Downloadano:  3 krat

Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Waldo
Član
Član



Pridružen-a: Pet 02 Nov 2007 10:50
Prispevkov: 316
Aktiv.: 1.47
Kraj: Maribor

PrispevekObjavljeno: Pon Maj 02, 2011 2:49 pm    Naslov sporočila:   Odgovori s citatom

V datasheetu DPM952 na 3. strani čisto na dnu piše, da sta vhoda IN HI in IN LO diferencialna. To razumem tako, da je vseeno, kje je shunt, le da ne prekoračiš maksimalnih napetosti na vhodnih pinih.
Če boš instrument napajal z baterijo, kot možakar v primeru V1, ni problema, le da striktno ločiš baterijsko napajanje merilnika od elektrike v prikolici!
Če želiš merilnik napajati iz elektrike v prikolici, moraš na nek način zagotoviti pravilno napajanje merilnika tako, da bo minus pol napajanja nekje na potencialu spodnjega priključka shunta, plus pol pa 5V višje (npr. s step-up switcherjem).
Možakar je v končni rešitvi za napajanje merilnika uporabil napajalnik, ki ga galvansko loči od elektrike v prikolici (potenciali niso povezani), kar je še najboljša varianta.
Kar se natančnosti meritve tiče, poskrbi da bo povezava med vhodoma merilnika in panelom kar se da kratka.

Še vedno pa ti preostane, da razstaviš elektroblok in prestaviš shunt tako, da bo povezan med bremeni in maso.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
dj robee
Član
Član



Pridružen-a: Ned 05 Okt 2003 20:34
Prispevkov: 68
Aktiv.: 0.29

PrispevekObjavljeno: Pon Maj 02, 2011 7:16 pm    Naslov sporočila:   Odgovori s citatom

Ja, ločeno napajanje. Vendar ga bo potrebno izvesti iz istega akumulatorja, saj ko na kampiranju nimaš npr. 220V merilniki ne bodo delovali, če bi dodajal kak zunanji adapter iz 220V na 5V ali 9V, baterija pa ne pride v poštev. Zato razmišljam o ASA00AA18 DC DC pretvorniku. Mislim da bo dovolj za dva merilnika in LED osvetlitev v njih. Shunt potem ne bi smel biti problem. Tudi na + strani.

Npr. nekaj takega, vendar je tu shunt spet na negativni strani. Je pa na tej shemi sporno to, da je ASA00AA18 5V DCDC in ne 10 kot piše.

http://www.conrad-forum.com/viewtopic.php?t=478

*Shema je last foruma Conrad!!!
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Waldo
Član
Član



Pridružen-a: Pet 02 Nov 2007 10:50
Prispevkov: 316
Aktiv.: 1.47
Kraj: Maribor

PrispevekObjavljeno: Pon Maj 02, 2011 7:35 pm    Naslov sporočila:   Odgovori s citatom

Ja, ta bo zgleda dober. Izrecno piše, da je za galvansko ločeno napajanje inštrumentov. In ker je napajanje ločeno, je itak vseeno, kje je shunt. Pazi le, da ne boš povezal enega in drugega napajanja (niti samo minusa!).
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
dj robee
Član
Član



Pridružen-a: Ned 05 Okt 2003 20:34
Prispevkov: 68
Aktiv.: 0.29

PrispevekObjavljeno: Pon Maj 02, 2011 7:41 pm    Naslov sporočila:   Odgovori s citatom

Mislis minusa akumulatorja in common izhoda na DCDC pretvorniku?
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
dj robee
Član
Član



Pridružen-a: Ned 05 Okt 2003 20:34
Prispevkov: 68
Aktiv.: 0.29

PrispevekObjavljeno: Sre Maj 04, 2011 8:59 pm    Naslov sporočila:   Odgovori s citatom

No fantje, takole.

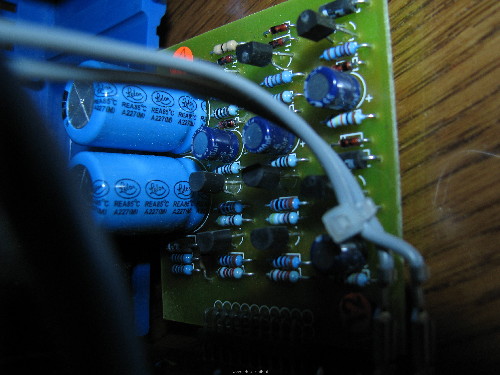

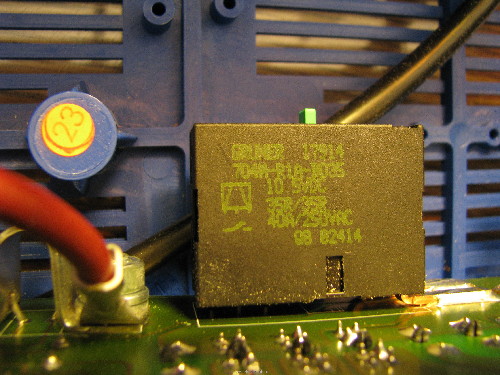

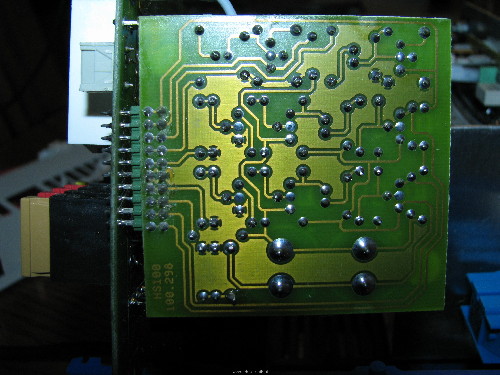

EBL se ne prižge Smile. Ne z dotikom pina 2 na maso, ne na +. Zadevo sem tudi odprl in poslikal. Tisti HS 100 modul je poln tranzistorjev uporov in druge šare, ki krmili dva Grunerjeva tip 704 releja. Releja se da vključiti tudi na roke. Potem je na izhodih vse OK in "prisotno". Problem je samo kako prižgati to preko stikal.

Prilagam slike



 Opis:
 Velikost datoteke:  1.49 MB
 Pogledana:  1 krat




 Opis:
 Velikost datoteke:  1.78 MB
 Pogledana:  2 krat




 Opis:
 Velikost datoteke:  2.19 MB
 Pogledana:  1 krat
