[luksorzi]

Na posojo sem dobil EasyPic4 plato, napajam jo z napajalnikom od prenosnega diska(12V, 2A), namestil sem potrebne driverje in pa "mikroC PRO for PIC".

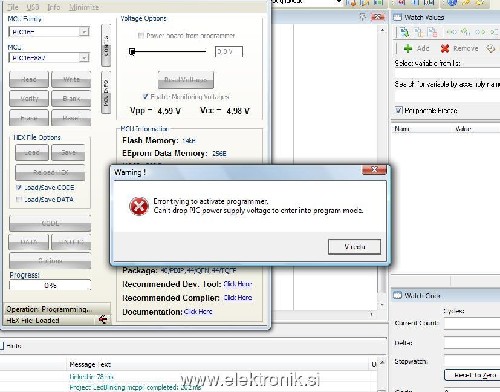

Ko poskušam pisati, brati, izbrisati PIC (16F877A), mi vrže ven error. Brskal sem že po forumih, kjer pišejo, da ne smeš imeti priključenih nobenih naprav (npr. LCD display). Na plošči imam samo PICa in nič drugega.

Poskusil sem tudi z jumperji na PGM PIN SELECTION, pa ni nobene razlike. PIC dela, ker je na njem že nek program, ki prižiga ledice.

[Alex17]

Kaj pa, če jo napajaš preko USB?

[luksorzi]

Preko usb sem napajal že na začetku. Napiše mi Vcc voltage error (4,57 volts) in pa ena od naprav priključenih v sistem ne deluje, program, ki je na PICu pa deluje normalno.

[Alex17]

Izgleda, da imaš na računalniku prenizko napetost na USB portu (sem tudi sam doživel).
Glede zunanjega napajanja pa ne bi smelo biti problemov. Tak error je meni pisalo, ko sem imel priključeno na plato še kakšno vezje, kjer so bili gor kondenzatorji na napajanju.

Mogoče če probaš še na drugem računalniku?

[luksorzi]

Sem poskusil tudi na drugemu in je ista težava.

[.]

Brisana vsebina odstranjenega uporabnika.

[RUros]

Zdravo !

Po kateri poti komuniciraš s plato in PC-jem ? Ali je to USB ali COM ? Če je USB potem si naloži najnovejše driverje z mikroE uradne spletne strani. V nekaterih driverjih so se pojavljali bugi, kjer komunikacija v nekaterih primerih ni delovala.
Če je s plato vse v redu, potem poglej kako imaš nastavljene DIP stikala za samo komunikacijo. Poglej datasheet od PIC-a in spelji vse potrebne pine na pravo pot (MISO, MOSI...). Namreč različni C imajo različno in lahko da je kdo kaj spreminjal.

[Alex17]

Poglej še jumper za nastavitev MCLR pina (za začetke je dobro, če je v MCLR poziciji).
Lahko pa daš tudi na vseh portih pull-down upore. To sicer pomaga, če je kakšen pic res "zaklenjen", mogoče pa bo tudi v tem primeru.
Predvidevam, da si jumperje "Socket selection" prav nastavil.

[luksorzi]

S plato komuniciram prek USB, zato ne vem zakaj naj bi ga izklopil
driverji so iz uradne strani:http://www.mikroe.com/eng/products/view/385/easypic4/
mclr je OK, socket selection je na deafult (preizkusil tudi druge).

Stemi pull-down upori pa ne vem, kaj misliš(kam naj jih dam, vrednost), plata ni moja in nebi rad preveč šaril po njej, da ne bom na koncu tak:

[Alex17]

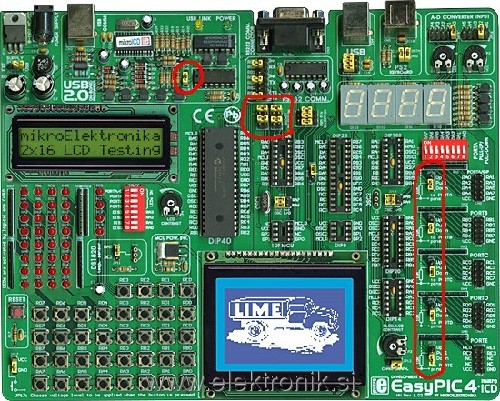

Tisti jumper, ki je označen levo zgoraj postavi v pozicijo MCLR (dol).

Skupino jumperjev označeno na sredini nastavi tako, kot je narisano na zadnji strani plate (se mi zdi) za podnožje ki ga trenutno uporabljaš.

Jmperje na desni strani pa daj vse v spodnji položaj (pull-down). Pri tem probaj enkrat vsa DIP stikalca takoj nad temi označenimi jumerji na desni postaviti v ON pozicijo, enkrat pa tako, kot so na sliki.

Edit: Preveri še, da ni slučajno desni potenciometer od AD Input modula priklopljen na RA5. Lahko tudi izklopiš vse LED in 7-segmentne displaye (vsa stikalca pod LCD-jem na off).

[RUros]

Aja še to. Vidim da sta na plati dva USB-ja, eden za komunikacijo. Upam da ne poskušaš programirati prek tistega (desni na sliki), ker tisti ni namenjen za to. Sicer bi bil možen problem tudi da, da bi imel nastavljeno na zunanji programator, ampak kot vidim ta plata nima vhoda za to (zunanji JTAG ali IDC).

[luksorzi]

Priključen sem preko pravega(levega) USBja. Preizkusil vse našteto, pa je še vedno isto.

[Highlag]

Imaš jumperje pravilno nastavljene? Za izbrani procesor jih je potrebno ustrezno nastaviti. Glej Easypic user manual, ter datasheet od procesorja. Napačno nastavljeni jumperji lahko povzročajo čudne napake.

Sam imam sicer easypic 5 ploščo.
Vse težave, ki sem jih imel z mojo ploščo so bili povezani z jumperji.
