[genijus]

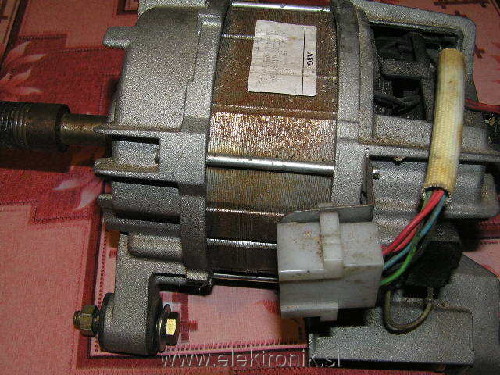

Pozdravljeni a mi lahko prosim kdo razloži kako priklopiti omejeni motor pralnega stroja direktno na vtičnico 220 zraven bi še dodal kondenzator
Hvala za pomoč

[flomaster]

[genijus]

Ne ni skurjen zanima me katera žica je nula in katera faza
Hvala

[stane]

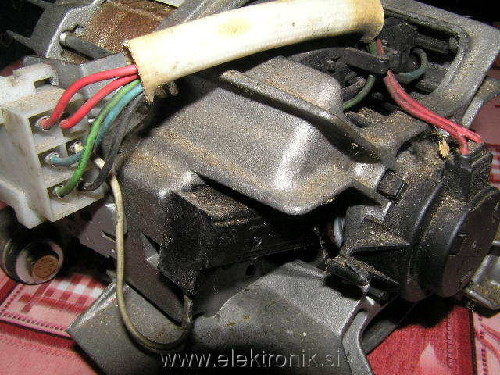

Rdeči dve pusti nepriključeni. Belo, kot vidim gre na ščetko, priključi na fazo. Poiščeš žico, ki gre na drugo ščetko in jo priključiš na nulo. Ostaneta ti dve žici, ki sta izvoda statorja. Prav tako priključiš eno na fazo in drugo na nulo. Pri tem ni pomembno katera je faza in katera je nula. Pomembno je le, da spojiš eno od statorja in eno ščetko. Motor bo deloval na izmenično napetost 230V ~ in prav tako na enosmerno, če uporabiš diodni mostič.

P.S.: Seveda moraš najprej določit rotor in stator, povezat dve in dve žici in šele nato priklučit na omrežno napetost.

P.P.S.: Lahko bi bilo tako (na sliki se slabo vidi), bela in črna = faza, modra in zelena = nula.

[robert]

TEGA SE NE SME PRIKLAPLJATI NA 230V !

Ta motor je kolektorski (ne potrebuje kondenzatorja) in se mu obrate regulira z elektroniko za kar skrbi tahometer (rdeče žice).
Pri direktni vezavi ima že pri 150V zelo velike obrate - pri 230V obstaja možnost, da zaradi prevelikih obratov raznese kolektor ali rotor

In ker ne želim, da se kdo poškoduje tudi ne povem pravilne vezave

[stane]

Torej, če se ne bo več javil, ga je uspel priključit!

[genijus]

Hvala za odgovore
To se pravi ,da moram poiskati nekoga ,ki se na to vezavo razume. Sicer bi jaz rabil ,da ima takšne obrate kot jih ima motor pri pranju.

[stane]

Stator priključiš direktno. Rotor vežeš preko zatemnilnega stikala za luč in imaš regulacijo vrtljajev. Takšna stikala se dobijo v močnejši izvedbi in tudi takšna za motorje.

Vse je odvisno od tega, zakaj bi zadevo uporabljal, mogoče to ni uporabno za tvoj primer.

[genijus]

To se pravi ,da takšna vezava ,ki si mi jo razložil v prvem postu ne pride v poštev je treba drugače zvezati kako ? Zatemnilno stikalo za luč imam. To zadevo bi pa rabil za pranje črev pri kolinah.
Hvala

[laura]

[potepenc]

Štromarka Laura ima prav, tudi ženske nekaj vedo

Flomaster je pravilno določil tip motorja, informacij o priklopu je na internetu ogromno. Vsi ostali, ki ste predlagali priklop vzporedno rotor in stator, pišete bedarije, prav tako je narobe, če je priključen stator direktno in rotor preko regulacije. Tak priklop bi veljal le v primeru primerno nižje napetosti.

Motor je grajen za napetost 230V in se ga lahko priključi direktno, ampak rotor in stator morata biti povezana ZAPOREDNO

Pravilno je tudi, da deluje na izmenično ali istosmerno (enosmerno) napetost.

Direkten priklop pomeni maksimalne vrtljaje, zato predlagam znižanje s primernim regulatorjem ali s primernim transformatorjem, odvisno kakšen bo namen motorja.

Pri svojem delu (servisiranje) se srečujem z večjim številom takih motorjev

[laura]

Ta motor se ne priklaplja na enosmerno napetost.
Priklop rotorja in statorja sta ločena zaradi regulacije obratov-to korigira elektronika z magnetenjem rotorja s pomočjo tacho generatorja.
Rotor in stator morata biti vezana zaporedno, samo v tem primeru ni regulacije obratov.
Če že servisiraš take stvari bi moral nekaj več vedet o motorjih.

[micabauc]

Vezava zaporedno, rotor je ločen zaradi spremembe smeri vrtenja. regulira se kompletna vezava. Deluje na izmenično ali enosmerno napetost (kot vsak kolektorski motor brez magnetov v statorju). Je pa nevaren brez regulacije oz. brez obremenitve, ker dobi previsoke obrate (kot vsak serijski kolektorski motor).

[laura]

[micabauc]

enosmerni ima v statorju magnete, univerzalni pa navitje. Daj malo poguglaj.
In nisem še videl motorja od pralnega stroja z magneti.
