Pozdravljeni elektroniki. Ker se veliko stvari poskušam lotiti sam, mi včasih uspe narediti več škode kot koristi .
Poleti sem z bagarjem kopal okoli hiše in seveda uspel poškodovati glavni električni kabel. Ob izgubi nevtralnega vodnika je prišlo do medfazne prenapetosti - hitro pomerjena nekje okoli 300V. Ob tem mi je skurilo tudi vse elemente pametne hiše - Sonoff.
Seveda sem se odločil, da bom varčen in bom poskušal vezja popraviti - malo se mi mudi, ker s merilci temperature upravljam releje za ogrevanje v hiši. Elemente sem iskal v IC elektronika in HTE pa so bili zelo skopi z informacijami.
Predvidevam, da so kratko potegnili varistorji in upori na vhodu 230V.
Situacija je sledeča:
- Pri "napajalni enoti NSPanel" sem zamenjal varistor, sedaj pa iščem ustrezen upor - nikjer nisem zasledil enakih barvnih oznak (rjava, črna, črna, zlata in črna).
- Na termostatu sem odstranil varistor, oba kondenzatorja in upor, ki so imeli vidne poškodbe - varistor ni težave dobiti, rumen kondenzator sem dobil malo večji, radialni kondenzator pa je že težava.
- Stikalo MINIR3 sumim le varistor in kondenzator.

Zanima me vaše mnenje o popravilu elektronike in kje bi lahko dobil navedene elemente. Za primerno ceno, sem pripravljen tudi plačati, če se najde strokovnjak, ki bi bil pripravljen elektroniko spraviti v pogon, saj sem res le laik v elektroniki

Hvala in lep pozdrav, Gašper

[mucek]

[gSedusak]

Glede stikal MINIR3 se popolnoma strinjam, saj se jih dobi že za 10€/komad - nekaj najbolj kritičnih sem naročil takoj, da lahko ročno upravljam ogrevanje. NSPanel Pro pa pride cca. 130€ in bi vseeno poskušal popraviti.
Bi pa z veseljem pomeril delujoče elemente, pa jih ni nič ostalo, saj so umrle čisto vse naprave, ker so bile na isti fazi - nekaj časa je trajalo, preden sem izklopil glavno stikalo.

Pri iskanju upora me najbolj bega vrednost moči - aksialne primerne velikosti sem našel 400-600mW, sem in tja se najde kakšen 1W. Bo to zadostovalo.

Pa hvala za info, že iščem, kaj lahko dobim po spletnih trgovinah.

LP, Gašper

[mucek]

Kaj vec kot 1W tole glede na velikost ni ...

[Dorijan]

V črnučah imaš tudi Just za te komponente.

Imajo pa kitajci njihov "black friday" 11.11 zdaj, tako da če boš rabil novega je bolj ranga 76€ z poštnino
https://www.banggood.com/SONOFF-NSPanel-Pro-Smart-Home-Control-Panel-Smart-Scene-Wall-Switch-Gateway-Hub-Voice-Control-Smart-Home-Thermostat-Display-Switch-Works-with-Alexa-EU-Version-p-1996049.html

[qwertz]

Tu bi moral pogledat zavarovalno polico za hišo, zelo verjetno je, da so te zadeve pokrite.

[bostjang]

Če je upor na vhodu, potem je to inrush limiter in tudi varovalka, če ni druge. Dejansko moč na njem izračunaš enostavno: P = I^2 * R, kjer je I poraba vezja. 10Ohm se zdi smiselno za tako napravico. Tudi 0,5W bo dovolj.

Mislim, da bi pri nas moral dobiti vse te elemente oz. njihove ekvivalente

[Ravne]

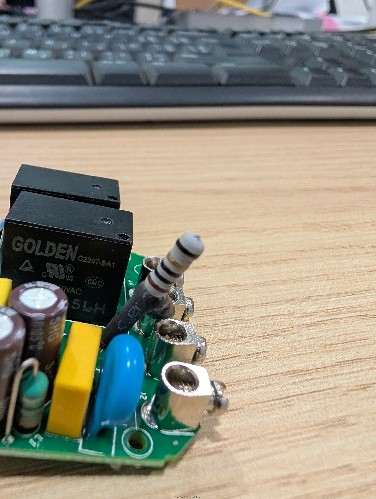

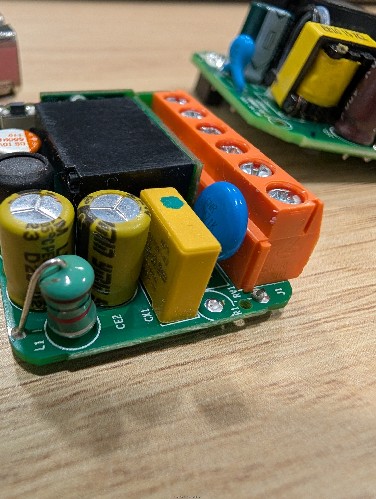

Na prvi sliki je po mojem mnenju varovalni (fusible) upor 10 ohm. Recimo 1W.
Dobiš tukaj.

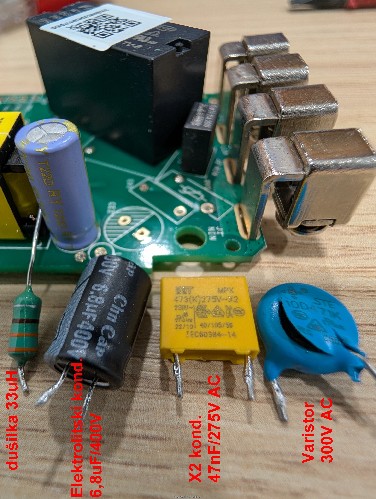

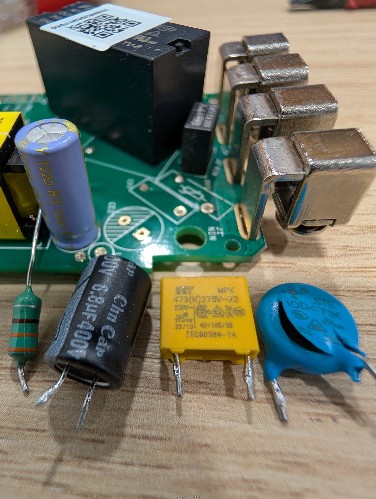

Moje mnenje o elementih na drugi sliki pa:
Elementi so dobavljivi:
Varistor MOV-10D471K https://si.farnell.com/bourns/mov-10d471k/varistor-mov-775v-disc-10mm/dp/2921656
47nF/275V AC https://si.farnell.com/kemet/r463f247000n0k/cap-0-047-f-10-pp-radial/dp/2763143
6,8uF/400V https://si.farnell.com/rubycon/400bxc6r8mefc10x16/cap-6-8-f-400v-20/dp/1831309
Dušilka 33uH https://si.farnell.com/epcos/b82141a1333k000/inductor-33uh-0-3a-10mhz-axial/dp/3651590

[Jaka57]

Ne vem zakaj povezave na Farnell, saj vse, razen upora (ga nisem našel), dobiš tudi v ICju in še cene so nižje.
Npr. zadnja postavka, dušilka 33uH(300mA) je v Farnellu 0.45€(brez davka, če se ne motim), v ICju pa 0.18€(z ddv),
še kondenzator in varistor,
elektrolita 6.8uF/400V v ICju nisem našel, imajo pa 4.7uF in 10uF /400V.
Poleg ICja je zagotovo ša kakšna trgovina v SLO, ki prodaja te komponente.

[Ravne]

[DusanK]

Vrednost 10Ω, toleranca 5%, glede na velikost zna biti moč cca. 1-2W.

Črn obroček za "multiplier" barvnim obročkom velikokrat pri takšnih oblikah nizkoohmskih uporih pomeni, da je fusible ali tudi neinduktiven (non-inductive wirewound resistor).
Glede na sam izgled in pozicijo na tiskanini je tak upor uporabljen tudi namesto varovalke in se ob kratkem stiku ali preobremenitvi prekine in ne z(a)gori kot bi navaden upor.
Večkrat je tudi na tiskanini oznaka FR kor fusible resistor.

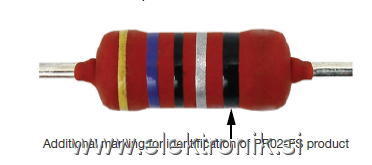

Podoben primer označevanja drugega proizvajalca za "Fusible wirewound resistor" s črnim obročkom na koncu za upor 33Ω/1W.

Vir spodnje slike

[bostjang]

Tole sem našel o varovalnih uporih:
https://www.electronicdesign.com/technologies/components/passives/article/21192650/fail-safe-wirewound-resistors-for-robust-applications

In video s primerjavo odpovedi z impulzom in preobremenitvijo:
Fusible Resistor: Surge fail vs Overload fail - YouTube

Ali se potem za silo lahko uporabi navaden metalplastni upor? Taki so na zalogi v IC, npr.

Sicer pa ugotavljam, da mnogo tudi velikih distributerjev nima kategorije ali lastnosti 'fusible resistors' in je zato potrebno vložiti kar nekaj truda za iskanje ustreznega upora.

[gSedusak]

Hvala vsem za odgovore!

Vrednost vsega skupaj res ni velika, ampak se bom vsaj kaj novega naučil - mogoče tudi, kako biti bolj pazljiv

Sem si prebral in upam, da tudi razumel, vse elemente in njihov namen, tudi že začel z iskanjem komponent. Če bo vse po sreči, bomo konec tedna že "lotali".

Še enkrat hvala! Sporočim kakšen bo rezultat.

LP, Gašper

[1dva3]

Da se ne boš preveč prekuril s testiranjem prvo pomeri, če se modul zbudi, če mu gor pritisneš tiste 3.3V za napajanje in ni skurjeno vse na plati.
