Načrtujem izdelavo nekakšnega LED semaforja v rdeči barvi. Zahteva je odlična ali pa zelo dobra vidljivost v direktni sončni svetlobi. Kakšne LEDice naj uporabim?

Nekaj sem že naročal za poeksperimentirat, če ima kdo kakšno dobro idejo, pa je zelo dobrodošla.

[GUMY]

Za vidnost v sončni svetlobi je potrebno senčenje. Torej sončna svetloba ne sme padati direktno na LED silicij. Tehnike senčenja so različne, oglej si kakšne LED zunanje prikazovalnike....

[BorisK]

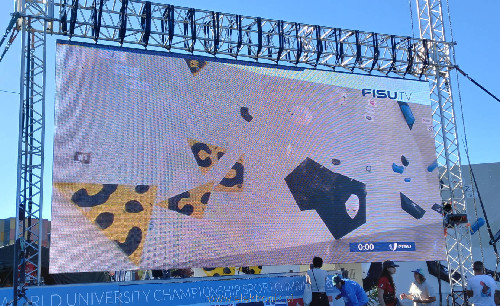

Ja.... kako pa potem deluje tale velik ekran?
Na tem posnetku sicer ni osončen. Ampak tudi kadar je, je slika odlično vidna.

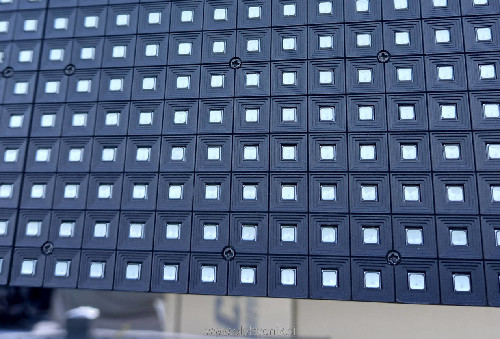

Na bližnjem posnetku ledic ni videti nobenega senčenja.... ali pa česa ne razumem.

[BorisK]

Pa še to mi ne gre skupaj. Če tale velik ekran pogledaš čisto od blizu, ni nobene bleščave, zdijo se prav šibke. Ko pa gledaš od daleč, je celo v direktnem soncu odlična vidljivost.
Čisto drugače kot recimo običajne ultra bright ledice, ki te oslepijo, če bi se zabuljil vanje.

Za svoj projekt rabim sicer samo zložek iz rdečih ledic, le da še ne vem, kakšnih.

[lucca brassi]

uporablja se take in podobne folije , odvisno glede na željeni efekt

https://ledlightsworld.com/collections/flexible-holographic-led-screen

[BorisK]

Če koga zanima...

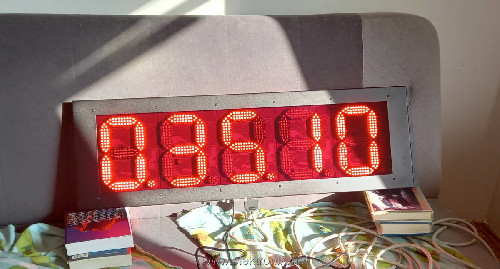

Končno mi je uspelo narediti prvi primerek ultra bright displeja, kakršnega sem si zamislil. Vidljivost na direktni sončni svetlobi je zelo dobra.

Uporabil sem rdeče LED velikosti 2835, povrh je prosojen rdeč pleksi.

[mona]

Dobro izgleda. Čestitke!

[BorisK]

Ja hvala!

Je trajalo kar nekaj tednov, da sem končno vse izpilil.

Še nekaj o konstrukciji. Vsak digit je na svojem tiskanem vezju. Posamični so pa tudi segmenti, ki jih prek letvic samo napikam na vsak digit. Tako da če bi hotel spremeniti tip LEDic, potem samo spremenim segmente, osnova digita pa ostane ista.

Razen tega je notri še mikrokontroler kot generator PWM impulzov. Na spodnji strani, ob konektorjih, gleda ven os potenciometra, tako da imam prek P kanalnega MOSFETa še možnost nastavljanja svetilnosti od 10 do 100%.

[BorisK]

Razmišljam, kako svoj proizvod čimbolj približat oznaki 'outdoor'. Ne samo glede okoliške svetlobe, ampak še na vremenske razmere.

Vodotesnost bo težko doseči, kar sicer mogoče niti ni moj cilj. Sprednji pleksi in zadnja pokrivna plošča bosta zatesnjena, kar bo pomagalo vsaj za rahle padavine. En problem so konektorji spodaj. Vidim, da delta konektorji obstajajo tudi v vodotesnih izvedbah. Kar pa ne pomaga dosti, ker imam poleg še standardni okrogel konektor za 24V napajanje in os potenciometra. Lahko bi ta sklop obdal z neko centimetrsko 'ogrado', tako da vsaj morebitne stekajoče kaplje ne pridejo tja zraven...

Če že ne vodotesnost, pa bi nekaj naredil vsaj glede temperaturnih razlik in kondenza. Tiskanine lahko zaščitim s Plastik 70 sprejem recimo. Kaj še?

[mucek]

Namesto Plastik70 vzemi Urethan - mnogo boljse, a ne mores potem vec kaj dosti popravljati. Potenciometer vzemi z IP65 in vec ratingom. Pa konektor za napajanje vzemi nekaj ustreznega za outdoor.

Lp G

[Peter123]

Na vezjih lahko uporabiš conformal coating. Brez tega bodo težave vsaj s kondenzom.
Ena od zadev na voljo je Dowsl 3140 rtv coating

Konektorje daš v dodatno zunanje ohišje ali vsaj šalčko.
Dodatno ohišje jih zatesni pred direktnimi padavinami oziroma imajo vstop samo od spodaj.
S tem boš tudi izločil "zamakanje" zaradi napak pri montaži.

[lucca brassi]

Ledice lahko zaliješ v epoxy , ampak samo spodnji del , da ne pokvariš optike

[BorisK]

Hvala za vse ideje.

Najprej se moram odločit, kakšno stopnjo zaščite bi rad imel. Ali bi mi bila zadosti že obrnjena 'šalčka' okrog konektorjev spodaj, ali pa grem v vodotesne variante.

Za zaščito tiskanin se nagibam k uporabi spreja, kot kaže, je tale Urethan najbolj učinkovit. Če bom šel v to, potem moram preizkusit, če je v redu, da grem z njim tudi kar povrh LEDic, če se potem kaj zmanjša svetilnost.

Dowsil 3140 je gotovo tudi v redu, ni pa v obliki spreja in se bojim, da ob nanašanju nastane prevelika packarija. Podobno velja za epoxy.

[mucek]

Urethan je bp, mi z njim ravno LED panele za displaye barvamo. Edini problem je, da zapaca sobo, tako da ce ga ne porabis takoj, je naslednjic prakticni neuporaben, ne glede na trud pri ciscenju ...

[BorisK]

Če grem v vodoodporno varianto, ve kdo za primeren zatesnjen napajalni konektor 24VDC 2A?

Torej panelna izvedba + pripadajoči kabelski del, po ugodni ceni.

Sem preveril in potenciometer se dobi vodoodporen, DSUB zatesnjeni konektorji pa tudi obstajajo.
