Zdravo.

Nabavil sem Anern inverter 6.2kW 48V hibrid in ga cca 2meseca uporablja na vikendu, nakar je šel v maloro. Deluje mi kot stik na matični plošči (oz. tu je stik, konkretni). Sicer mi je prodajalec ponujal novo ploščo za 1€, a je poštnine 85€ (in zna biti še DDV in carina, in smo hitro na 1/3 ceni novega in tudi ni zagotovljeno, da bo delovalo), zato se še nisem odločil zanj.

Sem pa inverter razstavil in ko sem ga priklopil še brez zaporedno vezane žarnice, je prišlo do preboja v bližini tuljave in izkop inštalacijske varovalke B10A. A bolj kot gledam, manj mi je jasno, kje bi lahko prišlo do preboja/iskrenja.

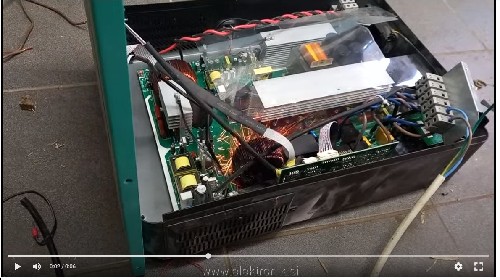

Na tej povezavi je video, kjer je pri 4s preboj. (google photo)

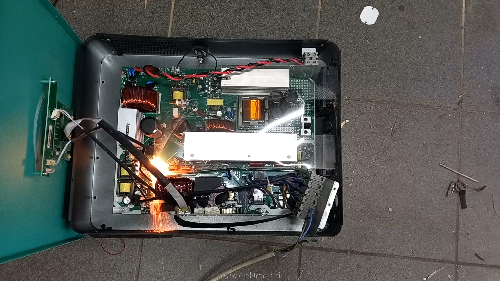

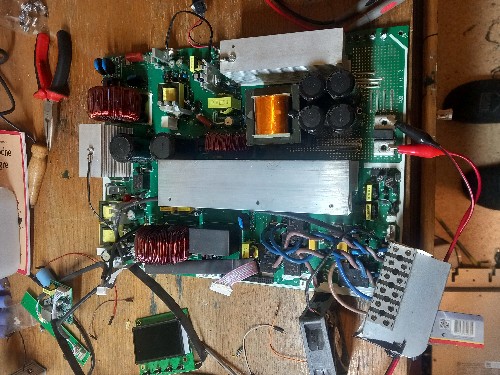

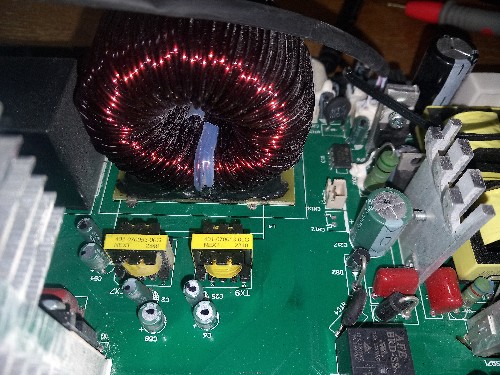

Sicer pa sem izvlekel fram iz video posnetka, prilagam tudi slike okrog tuljave, in celotna plošče

Je mogoče da je preboj tuljave?

lp
Uroš

[brezimenko]

Neki zeleni upori/dušilke so malo nagi. Verjetno bi moral izdatno zalivati z dodatno izolacijo.

[v.j.]

[Peter123]

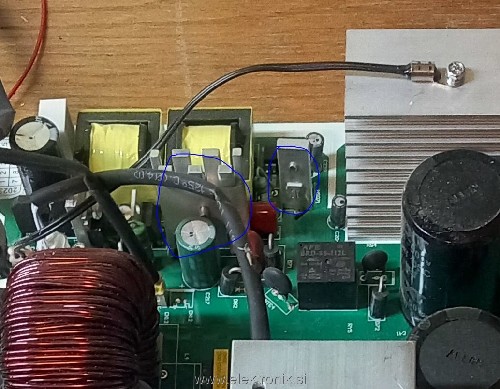

Po sliki sodeč je vzrok nekje okoli D82.
Slike so preslabe, poglej med C217 in Alu hladilom.

[twom]

[v.j.]

Ja, lahko bi sekalo tudi iz D82, ampak to bi se videlo, bi bila vidno razklana. Bolj se nagibam da crkne NTC prej kot 3A dioda.
Preventivno bi iz vezja vzel oboje, NTC4 in D82 in preveril brezhibnost.


Res je twom, zato pa jaz takih linkov ne klikam, vsak brskalnik spodaj pokaže url, ko se z miško postaviš na link. Če je url nenormalno dolg, ne kliknem nanj z levo tipko ampak z desno in izberem "copy link", ga odložim v naslovno vrstico brskalnika, odrežem nepotrebno in šele potem potrdim z enter, tako se odpre stran tega izdelka brez vsega sledenja, kot navajaš. Če objavljam linke, jih vedno prej "očistim" in ustrezno skrajšam. Tudi google iskanje v url vrine vsaj še "client" s katerim brskalnikom je bilo iskano ... tudi take linke očistim pred objavo.
Uporabniki spleta so predvsem leni, dodatno še butasti, brezbrižni, jim je vseeno, ...
In sledenja je vedno več, ko folk za brskanje uporablja mobilne naprave, tam je čiščenje linka precej težje, je pa vseeno možno.

.

[malci]

Zdravo.

Po napornem/delovnem prehodu v novo letu, je spet nekaj minut za moj inverter..

Inštalacijski odklopnik B10A je vezna na vhod oz je hišni omarici. Do stika (in obloka) pride takoj, ko "pamet" inverterja vklopi rele. Ko se zaporedno napajanju vezal žarnico 150W, je rele vklapljalo v intervali cca 1s (in žarnica je seveda utripala)

Če je bila kontrolna plošča odklopljena, releja ni vklopilo, pomožne napetosti so se pa lepo generirale na 12V

Tukaj je še en video iste okvare , vendar je drugi zorni kot, kjer je videno še manj.

Nisem pa še uspel preveriti predlagane komponente (NTC4, D82, C217...), upam da uspe jutri. Če je iskrenje pri NTC, ali je to posledica okvare NTC-ja, ali kake druge komponente za jim?


offtopic: Glede dolgega URL-ja. Ne, ni bil namenoma ali zaradi lenobe puščen cel URL. In tudi nisem pomislil, čemu vsa ta navlaka za "'?". Sem popravil in se poskusil tega držati tudi v naprej.

lp
URoš

[prel1]

Iskrenje mi deluje kot bi izviralo iz tuljave ali na povezavi med izvodom tuljave in vezjem (oslabljena povezava). Mogoče je na tem delu pod samo tuljavo tudi povezava med zgornjo in spodnjo plastjo vezja. Demontiraj vezje in poglej še spodnji del vezja,če bo viden vzrok. Po potrebi odlotaj tudi tuljavo.

[prel1]

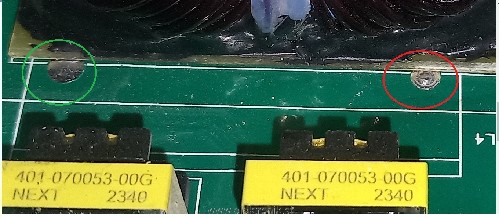

Pogled bliže tuljavi mi daje slutiti, da je oslabljena povezava na desni strani,kjer sem obkrožil rdeče v primerjavi z povezavo na levi strani obkroženo zeleno.

[malci]

Hi!

Danes preveril na mizi. Očitno sedaj, po premikanju izven ohišja ni več konkretnega stika, saj ob vklopu zaporedno z žarnico teče cca 300mA in rele ne vklopi več (na vhod inverterja pride še 175V). Ne vem, ali je to prenizka napetost za delovanje, ali pa se je napaka prestavila.

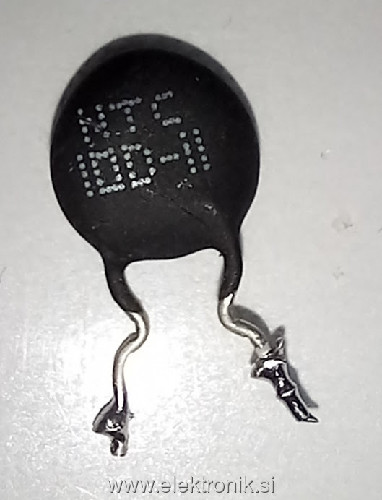

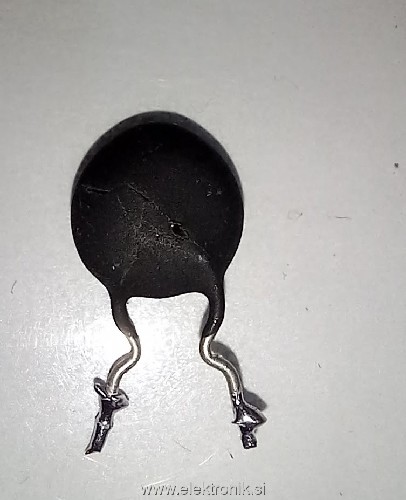

Sem pa pozornost namenil NTC-ju. Ima razpoko, in tudi upornost je večja od deklarirane. pri 15stC ima 38 ohm, drugi v vezju ima 15 ohm (čeprav naj bi imel pri 25stC 10R - oznaka je 10D-11). Četudi sem NTC odstranil, je še vedno vleklo 300mA.

Je pa res tudi, da zaslon, led kontrole in tipke, kar je povezano na kontrolni modul, ne delujejo, čeprav je na modulu prisotnih 12V. Tako da tudi nisem prepričan v brezhibnost tega modula (čeprav je pred dnevi ta modul po nekaj sek. dal komando releju za vklop)

Bom nabavil in zamenjal NTC in poizkusim s srečo.

[airwolf]

Če ti kaj pomagam imam doma 16R NTC.

[malci]

Pozdrav.

Po zamenjavi NTC-ja še (pričakovano) ni delovalo in sem raziskoval naprej in našel še uničeno diodo ( MUR8120 ) in mosfet ( MS5N100FT ). Za diodo sem imel zamenjavo ( ISL9R18120G2 ), za mosfet pa nimam. Sicer ima IC-elektronika enega podobnega (Vds=600V, 70W, Id=4A, Rds=1.76ohm- za test bi verjetno moral biti primeren), a če ima kdo še kaj bolj blizu obstoječemu ( Vds=1000V, Id=5A,Rds=4.5ohm....) v okolici Ljubljane, se priporočam.



lp
Uroš

[bostjang]

Če razsmernik uporablja dvojno napajanje in omenjeni MOSFET čuti celotno napajanje, potem 600V ne bo dovolj.

Na zalogi naj bi imel STP5NK80ZFP in FQPF3N80C in ga lahko vsak delavnik prinesem s seboj v LJ.

[airwolf]

Imam STP5NK80Z, ampak ta je 800V.

[malci]

bostjang in airwolf hvala za ponujeno, a sem še enkrat danes preveril zalogo v ic-elektronika in sem našel BUZ80A. Je tokovno nekoliko manj zmogljiv, tudi Rds=3ohm, a je 800V in bom za test poskusil z njim.

Bom pa tudi na farnellu naročil nekaj kosov 950V, 9A, Rds=1.2ohm (npr STD6N95K5)

Poročam, če uspe.

lp
Uroš
