[primuscuzus]

Pozdravljeni,

potreboval bi pomoč/nasvet ...

V večstanovanjskem bloku imamo domofonski sistem, ki v stanovanjih podpira pogovor in odpiranje glavnih vhodnih vrat.
Pred stanovanjem imam tudi zvonec, ki je vezan na domofonsko slušalko.
Po adaptaciji stanovanja so žal ostale samo vhodne žice, predpisano domofonsko slušalko (BPT YC/241) sem pa že kupil.


Napetosti sem pomeril, presenetila me je pa napetost za zvonec pred stanovanjem (žal imam od opreme samo multimeter).

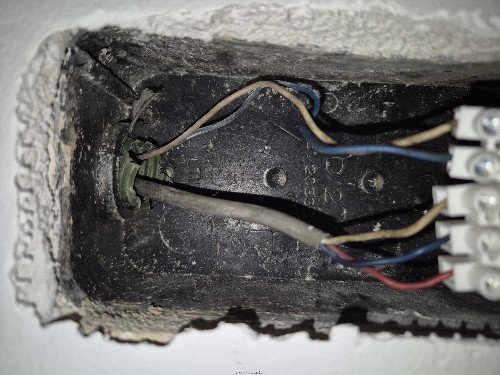

Tri žice za domofon (na sliki "žice" levo), enosmerne napetosti, ko klica v stanovanje ni:
bela-rdeča = +10,07 V
bela-modra = +20,91 V
rdeča-modra = +10,90 V

Dve žici za zvonec (na sliki "žice" desno), izmenična napetost (?):
bela-modra (nepritisnjena tipka) = 0,45 V
bela-modra (pritisnjena tipka) = 0,65 V

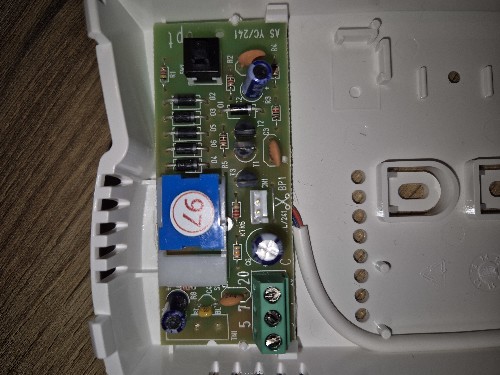

Na domofonski slušalki (slika "domofonska_slušalka") so na voljo trije vhodi/izhodi, v navodilih piše:
5 - common (najverjetneje bela žica, skupna točka za cel sistem ?)
7 - line input (najverjetneje rdeča, za zvok ?)
20 - landing call input (najverjetneje modra, mogoče za odpiranje vrat ?)


Nisem prepričan, kako bi pravilno povezal domofon in zvonec ... če bi kdo imel kakršnekoli izkušnje ali pa nasvet, bi bil hvaležen.

Hvala!

[prel1]

Z etažne pozivne tipke (zvonec) ti prihajata vodnika bel in moder.
Si morda demontiral tipko (zvonec) pred vhodom v stanovanje, mogoče bi kaj pomagalo, če se vertikalni vodniki šivajo in kateri po barvah.

[primuscuzus]

Tudi to sem pogledal ja ... Isti žici (bela in modra) sta povezana tudi na zvonec pred vrati stanovanja na tipki za zvonec. Če je pa na poti do vhodnih žic v stanovanju kakšno šivanje, pa žal ne vem, ker nimam dostopa. Lahko to s kakšnim pristopom oz. logiko preverim z multimetrom?

[prel1]

Nisem prepričan,da sem povsem razumel.....
Poleg domofona imaš še dodaten zvonec katerega prožiš s tipko pred vhodom v stanovanje?
Trožilni kabel torej ne prihaja skozi dozo kjer je tipka za zvonec.

[primuscuzus]

Recimo, le da je zvonec za stanovanje hkrati tudi domofon.
V stanovanju imam fizično le domofon s slušalko. Tipka za zvonec za stanovanje je vezana na zvočnik domofona ...
Tri žice so za domofon (za pogovor in odpiranje vrat bloka), ne vem, če so res vse v uporabi, so na sliki levo (bela, rdeča in modra).
Potem sta pa še dve žici, sta na sliki desno (bela in modra), ki sta pa za zvonec pri stanovanju.

V dozi za zvonec pred stanovanjem sta le bela in modra žica.
Kabel, ki ima tri žice (bela, rdeča in modra), pa je namenjen domofonskemu sistemu čez celoten blok.

[prel1]

Prilagam navodila

[prel1]

spletna povezava do navodil
https://manualzz.com/doc/de/64240316/bpt-a-241-installation-instructions-manual

[prel1]

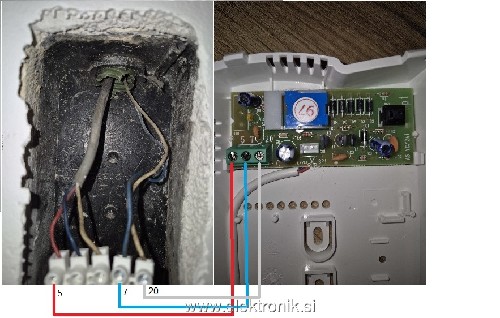

Prilagam možno vezavo

[primuscuzus]

prel1 hvala za idejno vezavo, ugotovitve in vso podporo.

Vsekakor javim, katera kombinacija je bila v mojem primeru delujoča.

Lp,

[prel1]

Še ena zadeva bi morda lahko pripomogla pri ugotavljanju uporabljenih vodnikov.
Sedaj sem najbrž že prepozen,so bili vsi vodniki v sponkah z odstranjeno izolacijo ali kateri še izolirani in si jim odstranil del izolacije,da si lahko pomeril napetosti ?

[primuscuzus]

Vedno odstranjena izolacija, če se je fizično dalo, pomerjeno s "krokodilčki".

Mogoče še ena ugotovitev za nazaj, ki jo je razrešil prel1 ... Omenjena AC napetost na žicah za stanovanjski zvonec je bila rezultat manjše inducirane napetosti v žicah.
