[Deflektor]

Imam črnino okrog elementov SS14 (dioda), 1128CP (iskanje ne vrže nič uporabnega) in F (varovalka). Nekako ne uspem ugotoviti kateri del je spustil dušo.

Pri merjenju z multimetrom na test diode dobim naslednje razultate:
SS14 v eno smer 208, v drugo ostane na 1. Multimeter ne piska.

1128CP kaže 004 v obe smeri, multimeter piska. Za ta element nimam pojma kaj je.

Varovalka F, ne piska, verjetno pregorela

Na PCBju je še ena SS14 dioda, ki, ko je odstranjena kaže 207 v eno smer in v drugo 1, ko je na PCBju pa piska.

Malce poskušam popravljati te neke male zadevice, ki so crknile in če uspe super, če ne, pa tudi nič hudega.

Do prenapetosti pa je prišlo, ker je padla klema iz akumulatorja na traktorju. Pregorele so vse žarnice, naknadno montirane led luči zadaj (svetijo čisto navzkriž) in ta termometer (tudi naknadno montiran), ker je traktor star 53 let in nima neke druge elektrike.





In še z odstranjenimi temi tremi elementi



Mogoče kakšne ideje, kaj zraven varovalke naj še menjam?

[DusanK]

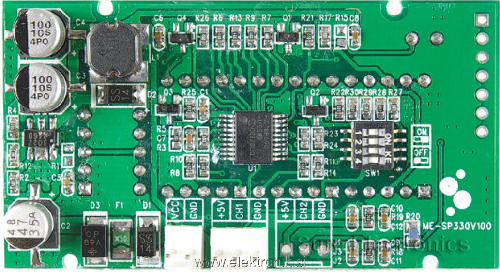

V prilogi je na mestu za D3 vgrajena TVS bi-directional dioda proizvajalca Vishay.
Marking koda CP je SMBJ36A.
Če ti za 1128CP kaže prevodnost v obe smeri je potem prebita in lahko preizkusiš delovanje termometra brez nje. Če ti bo termometer deloval pa novo TVS bi-di diodo le prispajkaj na mesto D3 za zaščito.
SS14 sta schottky hitre diode in sta očitno OK.
Če ima varovalka oznako F zna biti 0,5A (500mA).
To potrjuje tudi varovalka na sliki v priponki, ki ima logo proizvajalca Littelfuse z oznako 50.

[Deflektor]

Hvala za nasvet. Bom poskusil najti te komponente na spletu in termometer popraviti.

Lep pozdrav

[DusanK]

Za test samo prispajkaj nazaj dobro varovalko 0,5A (500mA), obe diodi SS14 (pazi na polariteto), TVS diode ne potrebuješ za test.
Če smd varovalke nimaš potem malo potelovadi in preko žičk prispajkaj podnožje za navadno stekleno varovalko 0,5A in jo vstavi.
Priklopi napajalno Vcc napetost cca. +12V (pazi na polariteto), da vidiš, če je termometer sploh živ.

[prel1]

Če ti je samo izpadla klema iz akumulatorja bi se vse omenjeno težko predstavljivo zgodilo. Si predstavljam, da je pri tem traktor obratoval.
Dioda katero si omenjal da ti,ko je v vezju instrument piska odstranjena pa je v redu.
Na njenem mestu na vezju izmeri upornost ali če ti piska tudi brez diode, v tem primeru imaš še kaj pokurjeno od ostalih elementov ( večja verjetnost samo integrirano vezje).

[Deflektor]

Dobil sem vse manjkajoče elemente in jih prispajkal nazaj vendar se termometer ne prižge, tako da bo kot kaže za odpis. Očitno je skurilo še glavni čip, kaj drugega si ne predstavljam.

Ja, žal je bilo tako, klema je padla dol in pregorelo je vse kar je bilo vklopljeno, tudi regulator na alternatorju.

Sem iskal enakega po velikosti, pa je očitno kaj takega precej težko najti, zato bom sedaj namesto njega zmontiral nekega majhnega iz AliExpresa.

[Deflektor]

Sedaj sem imel neko malenkost časa in sem šel iz vezja odstranjevat elemente. Na D2 je ob odstranjeni diodi piskalo vse dokler nisem iz vezja odstranil elementa z oznako 3022 937C. Kaj to je, žal ne vem, niti ne morem najti kakršnegakoli podatka o tem elementu, predvidevam pa, da je regulator napetosti. Piska pa med sredino in pinom, ki je pri številki 2.

Ravno tako pri nastavitvi multimetra na merjenje diode ne dobim nobenega odziva, ko merim na kondenzatorju 1I 47 35S levo spodaj.

Imajo ti elementi še kakšne druge oznake? Sicer sem odstranil in nazaj prispajkal tudi glavni čip PIC16F690, tako, da bi bil čudež, če bi zadeva delala ampak za učenje in raziskovanje je pa dobro.

Hvala za vse nasvete.

[DusanK]

Ohišje je SOT89-5L. Obrni ga okoli in znata biti srednja pina zadaj fizično povezana in delujeta kot termalni pad.
Lahko je DC/DC converter AX3022

[Deflektor]

Drži, srednja pina sta spodaj povezana. Vidim pa, da tega elementa ne najde praktično noben iskalnik. Škoda, drugače bi morda zadeva celo delovala.

[DusanK]

Iskalniki (Google, Bing, DDG, Yahoo...) čip AX3022 že najdejo, bolj bo problem najti štacuno, da ga lahko naročiš.

V tem PDF-ju na strani 11 piše, da je "replace for MC34063/MP2359", ni pa direktno zamenljiv saj sta omenjena v SOIC-8 ohišju in ne v SOT89-5 kot je tvoj AX3022.

[Deflektor]

Po datasheetu za AX3022 sem preveril upore in izhodna napetost bi bila 5V. Poskusil sem aplicirati 5V direktno na levo stran diode D2, vendar vse skupaj ostane v temi. 1x vmes se je prižgala ena črtica prikazovalnika in nato tudi ugasnila. Poraba pri direktnem 5V napajanju se dvigne do 0,07A. Trenutno sicer nimam priklopljnega nobenega termostata ampak mislim, da bi se tudi brez njega prikaz osvetlil, če bi zadeva delovala.

[Deflektor]

Če na mesto AX3022 prispajkam 7805C, toliko, da še to testiram verjetno nima biti kaj narobe kajne? Itak je praktično mrtev.

[Deflektor]

Ok, poskusil z 7805, ravno tako ne dela. Bo pa dober za darovalca kakšnih smd uporov. Hvala vsem za pomoč.
