Želel sem nadaljevati temo Popravilo indukcijske plošče, pa me vrže na osnovno stran, zato odpiram novo temo.

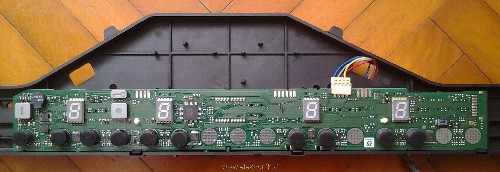

Zopet imam v delu podobno kuhinjsko ploščo, tokrat PIC645E14E. Takoj ob vklopu pokaže napako F4 (pregretje elektronike) na vseh štirih prikazovalnikih. Isto napako pokaže ob odklopljenih NTC-jih obeh indukcij. Posumil sem SMD NTC-ja pod hladilnikom, vendar imata oba enako upornost in tudi napetost (2,9V).
Med iskanjem po spletu sem naletel na omembo, da je krmilno vezje lahko na previsoki temperaturi. En konec PCB-ja je bil videti malo umazan (morda je do tam prišla tekočina), zato sem ga očistil z izopropanolom. Plošča je potem pokazala napako F2 na desni indukciji, vendar se je čez par minut spremenilo na 4x F4. Ali je gor res kakšen NTC? Ne najdem ga, niti ne uspem narediti, da se status kmalu ne bi spremenil v F4.
seznam napak na Bosch-evih ploščah
Kakšna ideja? Ima kdo krmilno ali močnostno ploščo za posoditi?

[Peter123]

Še vedno je možno, da imaš težavo z napajanjem.
Verjetno se vse temperature merijo na AD in če je kako napajanje...

Dobro preveri elektrolite in folijske.

[Ivan2]

Imel sem podoben primer in je bil vzrok napake zaprašen ventilator, ki hladi elektroniko indukcijske plošče. Po čiščenju ventilatorja je bila napaka odpravljena.

[bostjang]

Tudi s pogretimi elektroliti je isto, pa ob odklopu napajanja še nekaj sekund utripa. Multimeter mi na 5V liniji ne pokaže nobene valovitosti.

Folijski kondenzatorji za napajanje MCU??? Napajalnik je klasičen flyback.

Ni videti nič zaprašeno. Prah tudi najbrž ne bi motil hladne plošče oz. elektronike.

[Dorijan]

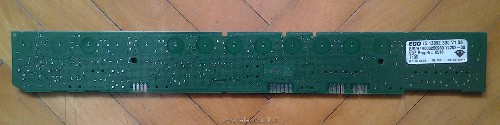

Preveri tisti tantal na desni in preveri/popiskaj vse kondenzatorje, ki so vodoravno na tvoji sliki.

Vezje je verjetno nek starejši design, ker še imajo komponente(vključno keramične) v smeri zvijanja ozkega in dolgega PCBja, kar lahko privede do mikro-razpok, ki skozi leta delovanja postanejo kratek stik/odprte sponke.
Videti je tudi, da upodabljajo še tantal kondenzatorje. iz slike ne razvidno kateri model je. Ampak če je to vezje mišljeno, da bo postavljeno nekje nad pečico v kuhinji za ambientno temperaturo 70° je potreben de-rating. Če ga boš zamenjal mora biti pri tej temperaturi vsaj za 2-3x napetosti, ki je v vezju in idealno višji temperaturni razred(ne samo do 85°C)

[bostjang]

Našel napako.

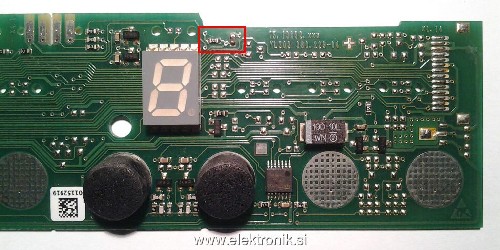

Krmilna plošča ima NTC, ki je bil defekten. Plošča je vrnila napako F4 zgolj z napajanjem 5V, brez močnostnega dela. NTC sem našel kot element, ki je črn (ni kondenzator) in je višji od klasičnih SMD uporov.
Upornost je bila okrog 600Ohm. Brez NTC-ja vsaj na začetku ne javi napake. Spajkanje je očitno 'popravilo' NTC. Upornost je prišla na ca. 12kOhm. Ker ne poznam točnega tipa, niti nimam podobnega na zalogi, sem ga zaspajkal nazaj.

Vezje se nič ne zvija, saj so tipke kapacitivne, kot je klasika pri steklo-keramičnih ploščah.
Tantal na sliki je blokirni za 5V napajanje. Če bi bil v stiku bi bila tema.

[Dorijan]

Super. Potem je spodje off topic ampak:

Nisem mislil , ko je že v steklo keramični plošči. Ampak vezje se pogostokrat zvije med proizvodnjo, ko delavec vezje vstavlja v ohišje. Potem pa temperaturne razlike naredijo svoje.

Sicer je že 10+ let odkar sem podobna vezja risal večkrat na mesec. Ampak vezje take oblike z tako obrnjenimi čipi in kondenzatorji že takrat ne bi šla čez review kaj šele v proizvodnjo.
