V/A kako meriti TOK na SHUNTU


Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Merilna tehnika in senzorji
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
smartgsm
Član
Član



Pridružen-a: Sob 10 Apr 2004 11:54
Prispevkov: 364
Aktiv.: 1.54
PrispevekObjavljeno: Pet Dec 22, 2006 2:46 pm    Naslov sporočila:  V/A kako meriti TOK na SHUNTU Odgovori s citatom

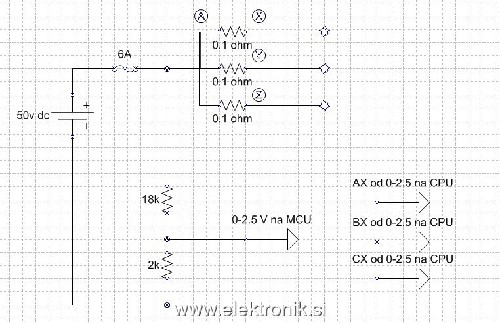

Imam sledečo zadevo:

Z napetostjo cca 50 V napajam 3 porabnike.
Pri vsakem porabniku me zanima kakšen tok teče na njega.

Za napetost ni problem. Dva upora in to je to.
Pri toku pa je malo večji problem.

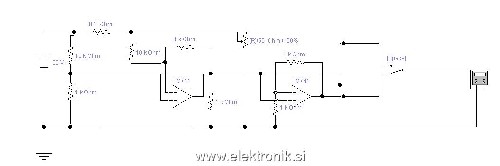

Ampak sem to zadevo uspel resit z dvema operacijskima ojačevalnika.
Katera padec na SHUNTU pretvorita na potencial GND in ustrezno ojačata.

Te napetosti pa bom kasneje peljal na AD pretvornik na mikrokotrolerju.

Shemo sem kar naredil v EW.



kakšni predlogi/spremembe?

Lp
Greg

 Opis:
 Velikost datoteke:  29.59 KB
 Pogledana:  67 krat

 Opis:
 Velikost datoteke:  99.65 KB
 Pogledana:  29 krat



Nazadnje urejal/a smartgsm Pet Dec 22, 2006 2:58 pm; skupaj popravljeno 1 krat
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
joc
Član
Član



Pridružen-a: Pet 22 Dec 2006 14:19
Prispevkov: 371
Aktiv.: 1.65
Kraj: Novo mesto
PrispevekObjavljeno: Pet Dec 22, 2006 2:54 pm    Naslov sporočila:   Odgovori s citatom
Tok lahko zmeriš na enak način kot napetost. V serijo s porabnikom vežeš upor, ki naj bo čim bolj točen in na njem meriš padec napetosti. Po tem pa izračunaš tok I=U/R. Če boš vezal upor 1E je potem vrednost toka kar padec napetosti na tem uporu.
Paziti moraš na moč upora!
_________________
Človek, tako pomembno bitje, ki ga lahko naredi vsak bedak.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
smartgsm
Član
Član



Pridružen-a: Sob 10 Apr 2004 11:54
Prispevkov: 364
Aktiv.: 1.54
PrispevekObjavljeno: Pet Dec 22, 2006 2:58 pm    Naslov sporočila:   Odgovori s citatom
joc je napisal/a:
Tok lahko zmeriš na enak način kot napetost. V serijo s porabnikom vežeš upor, ki naj bo čim bolj točen in na njem meriš padec napetosti. Po tem pa izračunaš tok I=U/R. Če boš vezal upor 1E je potem vrednost toka kar padec napetosti na tem uporu.
Paziti moraš na moč upora!


Smile
[slovenščina je zame španska vas] to vem.
Pocasi preberi post.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
.
Član
Član



Pridružen-a: Pon 23 Avg 2004 16:16
Prispevkov: 16777190
Aktiv.: 70794.93
PrispevekObjavljeno: Pet Dec 22, 2006 5:38 pm    Naslov sporočila:   Odgovori s citatom
Brisana vsebina odstranjenega uporabnika.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
NeoTO
Član
Član



Pridružen-a: Pon 28 Mar 2005 19:19
Prispevkov: 2752
Aktiv.: 11.61
Kraj: Trzic
PrispevekObjavljeno: Pet Dec 22, 2006 8:31 pm    Naslov sporočila:   Odgovori s citatom
MarE69 je napisal/a:
Če gre samo za te tri kose, ti priporočam, da pri allegru naročiš hallove merilnike toka. Jaz sem dobil free sample 50A v cca. enem tednu. Imajo pa tudi za manjše tokove. Izhod je proporcionalen napajalni napetosti × merjenemu toku × neki konstanti. Če napajanje porabiš še za AD referenco, imaš najbolj preprosto vezje in ne rabiš posebne reference. Le v času konverzije mora biti Vcc stabilen.

LP,
Mare


Ravno to sem tudi sam iskal... Bomo videli, če bodo poslali Very Happy
_________________
Lp,
Matevž
