[bostjan91]

Na tej strani sem našel LED Chaser

In prosim če kdo pogleda če sem dobro naredil predlogo za vezje.

[VolkD]

Lepo. Torej LED, ki utripajo. Lahko boš torej opazoval binarno štetje z LED diodami.

Zanimiva tema.

tiskano vezje bi verjetno sicer delovalo. Da bi bilo lepo pa potrebuje še nekaj dodelav. Se bom potrudil in ti pokazal kje vse v naslednjih postih.

[Iztok]

Predlagam najprej razjasnitev namena tistega upora zgoraj ...

Boštjan, za začetek vzemi eno LED diodo in jo preko različnih uporov priključuj na npr. 12V istosmerne napetosti. Vzemi upore 1K, 2K2, 3K3, 4K7 in še 10K (upam, da poznaš barvne obročke, drugače bomo začeli tam).
Med priključevanjem različnih uporov meri tok z mA-metrom na območju do 10 ali 100mA.

Napiši kaj boš opazil na velikosti toka pri uporabi različnih uporov in kaj se zgodi, če diodo obrneš enkrat na en način drugič pa zamenjaš nožici tako, da + in - prideta nanjo iz druge smeri.

[VolkD]

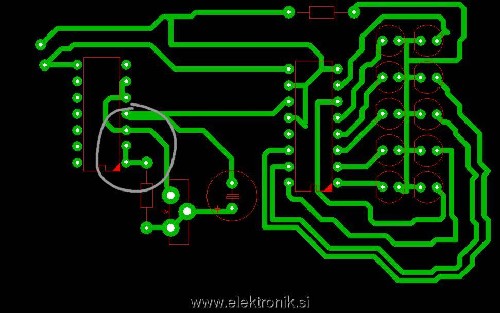

Malo bom zoprn. Pa kaj morem.. Ti boš pa popravljal tiskano vezje.. Vezice je najbolje, da gredo po čim krajši poti od enega do drugega priključka. To naj bo vodilo.

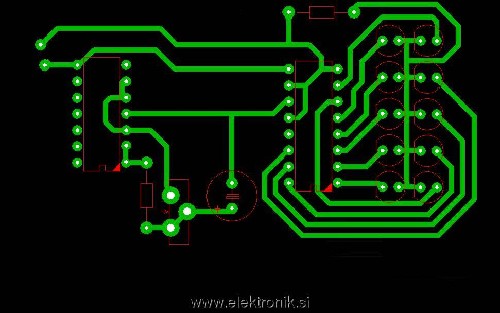

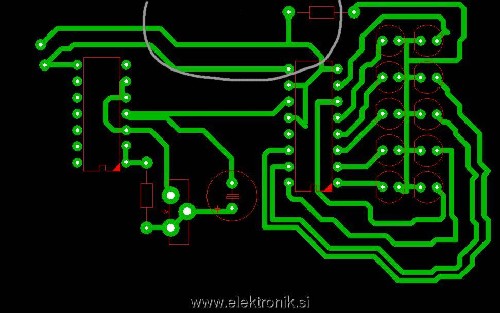

Pripete imaš tri slike za primerjavo. Ostalo boš verjeno našel sam in popravil.

[cero]

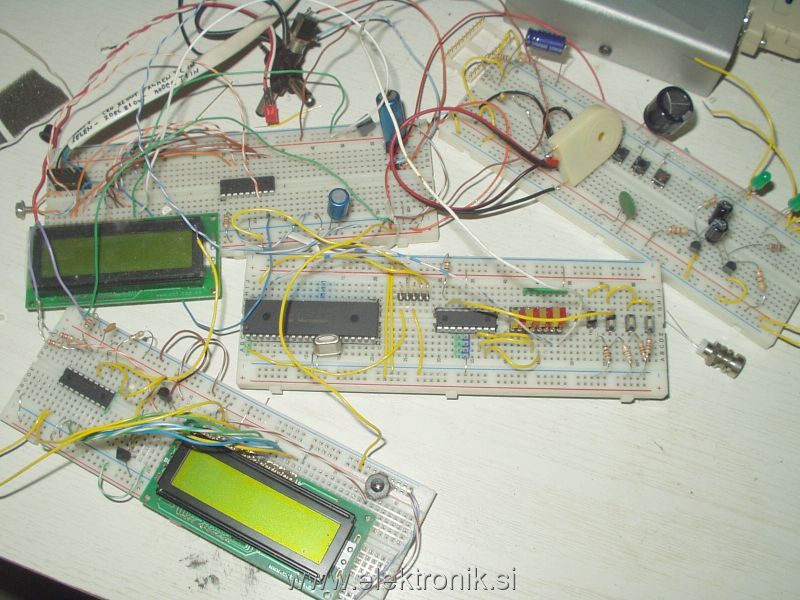

za take začetne projekte je najbolje da si omisliš protoboard http://en.wikipedia.org/wiki/Protoboard
to je taka preizkusna ploščica v katero elemente samo zapičuješ noter in povezuješ z žičkami (kot nekakšna ikebana za elektronike ).To ti bistveno olajša izvedbo takega poizkusa ker lahko zamenjuješ elemente in povezave po želji.
Ko pa si zadovoljen z delovanjem izdelka ki ga na tej ploščici preizkusiš, potem pa narediš tiskanino in vse skupaj spraviš v škatlo.
Če si pač siguren da stvar deluje kot mora, potem narediš pač samo tiskanino.
Dobiš pa to ploščico v trgovini z elektronskimi elementi.

Mimogrede tisto z merjenjem toka, kar je omenil Iztok. Tok se meri tako da ampermeter vključiš zaporedno v tokokrog z diodo, na kateri meriš tisti tok.

[s55m]

[VolkD]

Adi imaš prav.
Sem se tiskanini preveč posvetil, pa sem spregledal.

Evo nekaj takega naj bi prišlo.

[Iztok]

Po vezavi na tem TIV zadeva gotovo ne bo delovala.

4011 ima nekaj vhodov kar v zraku (CMOS ?), plus na napačnem pinu, mase pa sploh ne dobi. Tudi 4017 ima plus vezan na napačen pin, prav tako clock ...

Treba se bo še nauči smeri štetja nogic čipov ...

[VolkD]

Uff. To sploh nisem čekiral. Preveč me je motilo "skravžljano" vezje.

Bostjan, začeti bo treba torej znova.

[California]

Mimogrede, LED diode tudi poglej na svoji ploščici (pomembno je, kje je ANODA in kje KATODA).

Lp.
Vlado

[igo]

[aly]

Mislim, da bo pravšnji začetek za vezje tukaj:



in seveda branje datasheetov obeh čipov.

LP

[rudolph]

Boštjan 91


Za leteče lučke si lahko program in načrt

snameš na moji strani www.avr.4mg.com

podstran Download.


Lep pozdrav
Rudi

[Silvo]

[bostjan91]

Aha, vidim napako pri štetju nogic

4011

4017

P.S.: Probal narediti vezje a sem se čisto zakompliciral, prosim da ne govorite kako to da tega nisem sposoben narediti!
