 Objavljeno: Pon Feb 26, 2007 10:47 am Naslov sporočila: Light switch |
 |
|
| Naredil bi sensor da bi se mi led diode prižigale ko bi bilo dovolj temno, vezje sem našel TUKAJ in me zanima kam vežem potem led diode.
|
|
| Nazaj na vrh |
|
 |
jur
Član
Pridružen-a: Pet 02 Dec 2005 14:45
Prispevkov: 5142
Aktiv.: 21.70
Kraj: [color=zelena]Ljubljana[/color]
|
| Objavljeno: Pon Feb 26, 2007 10:52 am Naslov sporočila: |
|
|

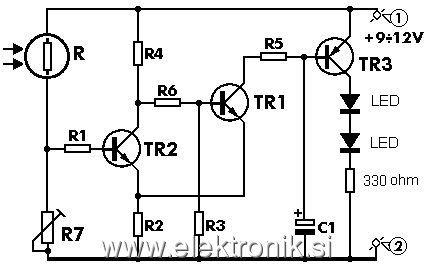

Ena možnost je prikazana na sliki: namesto releja priključiš eno ali več LED diod. Obvezna je uporaba upora (vsaj 330 ohmov).

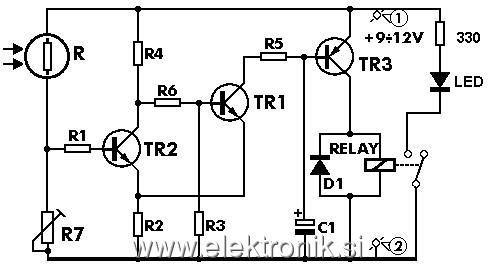

Na drugi sliki je vezava z uporabo releja. Rele je potreben, če bi hotel prižigati žarnico, ki deluje z večjim tokom kot LED dioda.
Jur
| Opis: |
|
| Velikost datoteke: |
4.88 KB |
| Pogledana: |
5840 krat |
|
| Opis: |
|
| Velikost datoteke: |
5.42 KB |
| Pogledana: |
5833 krat |
|
Nazadnje urejal/a jur Pon Feb 26, 2007 11:20 am; skupaj popravljeno 3 krat |
|
| Nazaj na vrh |
|
|
bostjan91
Član
Pridružen-a: Ned 28 Jan 2007 18:58
Prispevkov: 177
Aktiv.: 0.79
Kraj: Dragomer
|
| Objavljeno: Pon Feb 26, 2007 10:53 am Naslov sporočila: |
|
|
| Rabil bi pa tudi tak rele kot je na slokci - s petimi nožicami.
|
|
| Nazaj na vrh |
|
|
bostjan91
Član
Pridružen-a: Ned 28 Jan 2007 18:58
Prispevkov: 177
Aktiv.: 0.79
Kraj: Dragomer
|
| Objavljeno: Pon Feb 26, 2007 10:54 am Naslov sporočila: |
|
|
| Priključil bi 4 led diode - ali bi bil kdo tako prijazen in bi mi zrisal tiskano vezje saj nisem preveč dober v tem?
|
|
| Nazaj na vrh |
|
|
Sokrat
Član
Pridružen-a: Čet 25 Avg 2005 11:00
Prispevkov: 5584
Aktiv.: 23.56
|
| Objavljeno: Pon Feb 26, 2007 12:04 pm Naslov sporočila: |
|
|
| bostjan91 je napisal/a: |
| Rabil bi pa tudi tak rele kot je na slokci - s petimi nožicami. |
V trgovini jih imajo toliko, da jih prodajajo. Kaj bi rad - da ti ga kdo od nas nabavi in prinese domov ?
_________________
Ka ti bo pa torba ce si kupu kolo ? |
|
| Nazaj na vrh |
|
|
jur
Član
Pridružen-a: Pet 02 Dec 2005 14:45
Prispevkov: 5142
Aktiv.: 21.70
Kraj: [color=zelena]Ljubljana[/color]
|
| Objavljeno: Pon Feb 26, 2007 12:04 pm Naslov sporočila: |
|
|

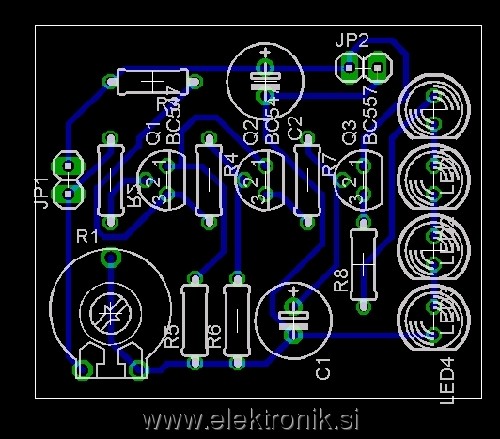

V prilogi (senzor.zip) imaš tiskano vezje (shema in board) narejeno z Eaglom. Na JP1 se priključi svetlobni senzor. Na JP2 gre napajanje.
Jur
| Opis: |
|
| Velikost datoteke: |
134.46 KB |
| Pogledana: |
6 krat |
|
| Opis: |
|
Download |
| Ime datoteke: |
senzor.zip |
| Velikost datoteke: |
41.94 KB |
| Downloadano: |
19 krat |
|
|
| Nazaj na vrh |
|
|
bungee
Član
Pridružen-a: Pon 07 Mar 2005 18:49
Prispevkov: 1479
Aktiv.: 6.24
Kraj: Ljubljana
|
| Objavljeno: Pon Feb 26, 2007 12:18 pm Naslov sporočila: |
|
|
@Jur: močno si zakompliciral ... to je premajhno ...
Še eno vezje ...
|
|
| Nazaj na vrh |
|
|
bostjan91
Član
Pridružen-a: Ned 28 Jan 2007 18:58
Prispevkov: 177
Aktiv.: 0.79
Kraj: Dragomer
|
| Objavljeno: Pon Feb 26, 2007 12:25 pm Naslov sporočila: |
|
|
| Najlepša hvala vsem
|
|
| Nazaj na vrh |
|
|
bostjan91
Član
Pridružen-a: Ned 28 Jan 2007 18:58
Prispevkov: 177
Aktiv.: 0.79
Kraj: Dragomer
|
| Objavljeno: Pon Feb 26, 2007 1:07 pm Naslov sporočila: |
|
|

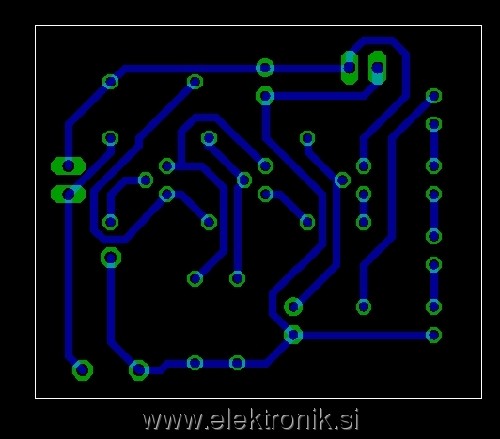

| Vem da vam zdaj že malo "najedam" ampak malo sem firbčen. Zanima me če bi mi kdo to narisal brez komponent?
|
|
| Nazaj na vrh |
|
|
jur
Član
Pridružen-a: Pet 02 Dec 2005 14:45
Prispevkov: 5142
Aktiv.: 21.70
Kraj: [color=zelena]Ljubljana[/color]
|
| Objavljeno: Pon Feb 26, 2007 1:16 pm Naslov sporočila: |
|
|
V prilogi. Moja tiskanina je videti bolj komplicirana od Bungeejeve, ker je manjša.
Jur
| Opis: |
|
| Velikost datoteke: |
74.91 KB |
| Pogledana: |
3 krat |
|
|
|
| Nazaj na vrh |
|
|
jur
Član
Pridružen-a: Pet 02 Dec 2005 14:45
Prispevkov: 5142
Aktiv.: 21.70
Kraj: [color=zelena]Ljubljana[/color]
|
| Objavljeno: Pon Feb 26, 2007 2:19 pm Naslov sporočila: |
|
|

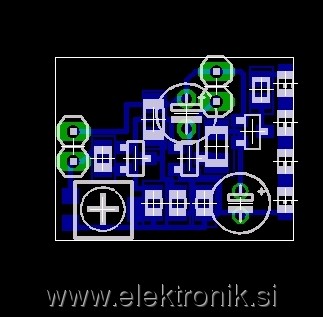

Tu je še vezje v SMD verziji. Velikost približno 2 cm * 1.5 cm.
Jur
| Opis: |
|
| Velikost datoteke: |
44.29 KB |
| Pogledana: |
7 krat |
|
| Opis: |
|
Download |
| Ime datoteke: |
senzorsmd.zip |
| Velikost datoteke: |
47.29 KB |
| Downloadano: |
5 krat |
|
|
| Nazaj na vrh |
|
|
mucek4
Član
Pridružen-a: Sob 18 Jun 2005 20:52
Prispevkov: 2952
Aktiv.: 12.46
Kraj: Tržič - Mesto med gorami
|
| Objavljeno: Tor Feb 27, 2007 9:10 pm Naslov sporočila: |
|
|
Jaz sem vašo zadevo preizkusil. Prilagam video. Kako bi se znebil svetenja diod ko je svetlo? Nastavitev z potenciometrom ne pomaga nič.
@ VolkD... Rexy dela zelo lepo.
p.s. Ena dioda je vezana kratkostično, ker imam priključeno na 9V baterijo.
| Opis: |
|
Download |
| Ime datoteke: |
Ledice.zip |
| Velikost datoteke: |
535.21 KB |
| Downloadano: |
70 krat |
|
|
| Nazaj na vrh |
|
|
bostjan91
Član
Pridružen-a: Ned 28 Jan 2007 18:58
Prispevkov: 177
Aktiv.: 0.79
Kraj: Dragomer
|
| Objavljeno: Ned Apr 22, 2007 6:20 pm Naslov sporočila: |
|
|
| Aha, kako bi pa to sliko spremenil da bi ible vezice črne, drugo pa belo?
|
|
| Nazaj na vrh |
|
|
dkone
Član
Pridružen-a: Sre 07 Mar 2007 18:53
Prispevkov: 2116
Aktiv.: 9.51
Kraj: Krško
|
| Objavljeno: Ned Apr 22, 2007 6:46 pm Naslov sporočila: |
|
|
V eaglu klikneš na PRINT pa se ti odpre okno, pa imaš možnost MIRROR in BLACK. Če ti ne bo ratal mi pošlji datoteki, pa ti spremenim v .jpeg oziroma.bmp.
lp,denis
|
|
