[Mr.Lover23]

Zivijo,

torej problem je sledeci, da ga lazje predstavim.

Ce si predstavljate elektromotor v akumulatorskih vrtalnikih (varianta OBI za 50€)
Torej na njem je pac "petelin" oz. stikalo s katerim nastavljas obrate.

Sedaj... najprej sem mislil da je to navaden potenciometer pol pa vidim da tako ni. Na sebi ima ta "peteli" tranzistor s kodo CET-CEP6060R - 6749Z.

Na samem stikalu pa je koda HKL-2 1E4 (7,2-24VDC 8A)

potem se mi je posvetilo, da bi to znalo bit frekvencni pretvorik in da se stevilo obratov regulira z spremembo frekvence.

Motor vrtalnika ima sicer kodo HRS-550S-18VDC.

Sedaj pa problem...

To stikalo bi rad prestavil da bi stevilo obratov upravljal na razdalji par metrov s podaljskom, le da bi rad da se stvar nastavlja nekako podobno kot vrtljivi potencimeter, ker sedaj je ta "petelin" tak da pac dela tako da ga stisnes.

Upam da nisem prevec zablodil in da sem dokaj nazorno pojasnil.

Sedaj pa lepo prosim za kake nasvete, pa bolj ko so enostavni bolj bom vesel.

Hvala lepa ze v naprej vsem glavcam ki se bodo raspisali.

[igo]

Kot prvo: baterijski vrtalniki in podobno orodje NE vsebuje frekvenčnih pretvornikov, saj vsebujejo Enosmerni motor.

Tisto vezje poleg stikala je PWM krmilnik. PWM=PulseWidthModulation oziroma Pulzno širinski pretvornik. Enosmerno napetost razseka na neko frekvenco (npr 5000Hz) pri čemer je časovno razmerje maksimalne in minimalne izhodne napetosti (duty-cycle) sorazmeren položaju potenciometra.

Nekako takole: _____|''|_____|''|____ bi izgledal 25% duty-cycle, takole: _|''''''|_|''''''|_ pa 80% duty-cycle .

Od duty-cycla je tako odvisna povprečna vrednost napetosti, ki potem določa hitrost vrtenja in moč.

LP,
Igor

[tiger]

Hi

Rabiš nekaj takega, a ne?
Je enostavno.
Pri tistem regulatorju pri vrtalki boš pa težko prišel do kontaktov potenciometra, da bi nanj priklopil svoj vrtljivi potenciometer.

http://www.geocities.com/tjacodesign/motor/motor.html


LP

[Mr.Lover23]

Hojla fantje super ste...

Igo - ja sigurno je tako ampak sedaj bi rabil nekaj full preprostega za to naredit

Terija je eno praksa pa hehe drugo;)

tiger - to bi blo super...nekaj na easy das epriklopi vmes..

sedaj pa ideja---bom poskusal naredit slike, saj je PWM krmilnik vezan na zunanji strani in je pod stikalom ene 5 zick

kaj pa ce vam pripnem sliko, pa mi poveste kam vmes moram vtaknit potencimeter...sploh pa bi blo super ce mi poveste kaksne potencimeter. Ali pa ce mi poveste med katerimi konektorcki moram merit da vidim spremembo upornosi.

Se raje pa bi videl, ce bi se dalo zmenit da bi kak dobri moz to naredil in mi poslal po posti, po povzetju.

A kaj pravite?

[boco]

Mr. Lover23.....daj napiši kraj kjer živiš, ker to sigurno niso BUTALE pa verjamem, da je kateri od teh mojstrov mogoče tvoj sosed.
LP
Boco

[Mr.Lover23]

Koper

Valda pa pride v postev cela slo obala

[Mr.Lover23]

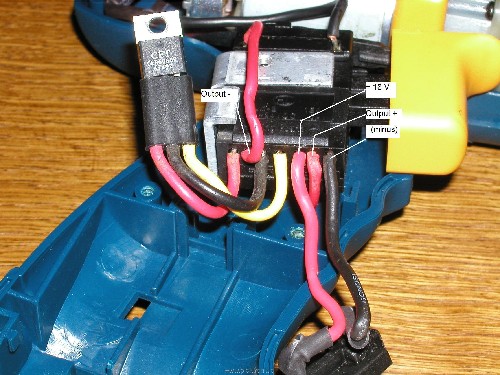

mogoce bo tale slikica v pomoc

pripeta je fotka obstojecega regulatorja in bo mogoce pomagala da mi svetujete kam vmes naj ustulim kak potenciometer in med katerimi zickami bi lahko zmeril raspon upornosti

hvala za pomoc v naprej, res ste zlati

[Iztok]

Na te zunanje žičke ne moreš priključit zunanjega potenciometra, ker je originalen potenciometer drsni in v težko dostopni notranjosti. Lahko edino tvegaš odpiranje in poizkus provizoričnega priklopa ... pa še to bo težko, ker so ti potenciometri v notranjosti največkrat kar sitotisk-tampotisk natisnjeno grafitno-ogljeno polje na pertinaksu ali vitroplastu ...

[Mr.Lover23]

aha jasno...

torej bi sedaj rabil nekaj oz. nekoga ki to zna naredit, to vezje pred PWM krmilnikom mislim ali pa kar cel kompletek...

ideja oz. zelja ce bi se dalo s kom zmenit da to naredit pa se zmenimo glede placila je dobrodosla

glavne lastnosti katere so:

napetost: 18V
Tok: max 10A
predviden cas kontinuiranega delovanja: 1,5-2 uri

ideje in predlogi so dobrodosli tukaj ali na PM

Hvala v naprej in LP

[igo]

[Mr.Lover23]

Kar se tice motorja in njegove obremenitve ne vidim strahu, saj je motor od vrtalnika ki ima take vrednosti.

Kar se tice toka pise ze na samem stikalu 8 A torej nebi smelo biti problem za motor.

Obremenitve prakticno nebi bilo, saj bi moral poganjati dokaj lahko zadevco.
Navor in obrati pa bi bili taki kot ih motor lahko sam razvije.

Sem ravno s tem namenom kupil tak vrtalnik, ki ima sklopkico, in lahko nastavljas max st obratov od 0-350 ali od 0-1050. 18 V pa sem vzel ker ima sam motor vecji navor.

Torej kar se tice navora in obratov je poslihtano, rabil bi samo to vezje, s katerim bi lahko nastavljal obrate z vrtljivim potenciometerom.

Kaksna moznost da mi lahko kdo pomaga? Mislim da ga naredi pa se zmenimo kako dalje.

Lp

[mucek4]

[Mr.Lover23]

Uf to pa so eni tokovi...predvsem ta delovni na 20A. Meni se zdi full dosti, sploh ce pomislim, da vse [slovenščina je zame španska vas] na 18V baterijo ki ze sama po sebi ne more dat nekih ogromnih Amperov.

In kot je razvidno iz original stikala je to cisto neki na easy majhnega. Da bi tam sopal 20A kakih 30 min bi slo vse v .... pa jajcka bi lahko spekli. Bu lahko pa se motim seveda.

Sem uspel odpreti stikalo in je tako kot je napisal Iztok, grafitna osnova na ploscici, cisto na easy, tak oda ce ma tam za tec 20 A bi blo hudo.

Sicer pa cisto kod ideja, varovalka doma od stedilnika je na 20 A ...

[s55m]

Ma ne teče skozi potenciometer >20A! Ta tok teče čez regulator v motor.
Baterija, pa je v kratkem stiku sposobna dati veliko krat več kot 20 A toka.

[mucek4]
