Pozdravljeni,

danes sem se 3/4 dneva ukvarjal z izdelavo "naprave", ki bi z 2V (to napetost dobim iz mobitela - vibra motorcek) sprozila breznapetostni rele.

Izvedbo sem si zamislil takole: iz telefona speljem 2V, dam vmes tranzistor BD139 (se predtem LED IN4007 in upor 1000k), ki mi tok ojaca v 12V (tranzistor sem vezal: na priklop za bazo napetost 2V iz telefona; na priklop za kolektor 12V (iz adapterja AC-DC); na izhodu za emiter sem napetost testiral z multimetrom, a je bila ta zmeraj nicna.

Na tem mestu sem se ustavil, z relejem se se nisem ukvarjal.

Kje "gresim"? Imam napacne komponente, vezave ali kaj drugega?

Highlag · Objavljeno: Čet Jul 26, 2007 8:53 pm Naslov sporočila:

Kaj je to brez napetostni rele?

+2V iz vibre na upor in diodo na bazo tranzistorja
GND iz vibre na emitor
+12V iz adapterja na rele
drugi priključek releja na kolektor tranzistorja
GND iz adapterja na emitor.

Lahko sprobaš brez vibre tako da se z tistim uporom dotakneš 12V iz adapterja in rele mora pritegniti.

Pa še nekaj vsporedno z relejem moraš med kolektor in +12V vezati diodo, katodo na +12V, anodo na kolektor.

XpM · Objavljeno: Čet Jul 26, 2007 9:10 pm Naslov sporočila:

gumby · Objavljeno: Čet Jul 26, 2007 9:14 pm Naslov sporočila:

slika bi bila zelo dobrodosla...

XpM · Objavljeno: Čet Jul 26, 2007 9:19 pm Naslov sporočila:

Highlag · Objavljeno: Čet Jul 26, 2007 11:02 pm Naslov sporočila:

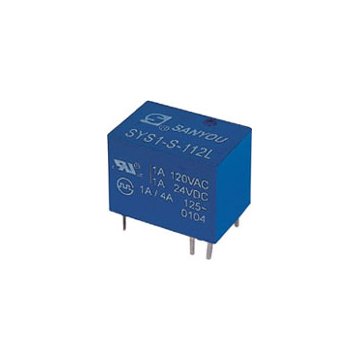

Tole je en navaden rele.

XpM · Objavljeno: Čet Jul 26, 2007 11:05 pm Naslov sporočila:

Ne gre downloadat :S

Vidim, da je tezava v tem, ker sem se sele danes registriral, za download pa je potrebno biti registriran vsaj tri dni.

Napises, prosim, direktno povezavo do slike?

surla · Objavljeno: Čet Jul 26, 2007 11:08 pm Naslov sporočila:

Čemu pa služi dioda D1?

VolkD · Objavljeno: Čet Jul 26, 2007 11:08 pm Naslov sporočila:

Čez kake 3 dni bo šlo ! Žal ti ne morem poslati na e-mail, ker imaš v profilu nastavljeno, da tega ne želiš.
Torej počakaj 3 dni !

Iztok · Objavljeno: Čet Jul 26, 2007 11:09 pm Naslov sporočila:

@Highlag, zakaj pa je sploh potrebna D1? Po moje bi stvar delovala tudi brez nje.

@XpM, priključke releja boš moral verjetno ugotoviti kar z Omega

metrom. Za začetek - pri takšnih relejih sta pina tuljave ponavadi malo tanjša od kontaktnih.

XpM · Objavljeno: Čet Jul 26, 2007 11:15 pm Naslov sporočila:

@Iztok: Drzi, prikljucka tuljave sta malo tanjsa, ampak problem je, ker mi za ostale 4 prikljucke ni jasno cemu sluzijo :S

Z Omega

metrom pa nisem tega se nikoli testiral. Kako se tega lotiti?

XpM · Objavljeno: Čet Jul 26, 2007 11:16 pm Naslov sporočila:

@VolkD: sedaj sem nastavitve profila spremenil. Poslji, prosim.

Iztok · Objavljeno: Čet Jul 26, 2007 11:45 pm Naslov sporočila:

Na priključka tuljave priklopi 12v in potem meri katera dva priključka na strani kontaktov prevajata. Tista dva sta potem NO, kar verjetno iščeš, da boš ob signalu zvonenja vklopil drugo napravo.
Upam, da ne bo to kakšen vžigalnik za TNT ... Smile

Highlag · Objavljeno: Čet Jul 26, 2007 11:53 pm Naslov sporočila:

Če je hotel diodo na bazi? Mislim, da tudi ni potrebna. Vibrator je motorček, ki gre verjetno na enosmerno napetost. Ne vem sicer kaj bi hotel vklapljati takole preko vibre. Še vsi moji telefoni so vibro vključevali z nekim vzorcem. Torej ni vibrirala ves čas ampak z kratkimi sunki. Enako bi se vklapljal tudi rele in porabnik, ki bi ga ta rele krmilil....

XpM · Objavljeno: Pet Jul 27, 2007 12:25 am Naslov sporočila:

@Iztok, bom testiral, hvala za nasvet.

@Highlag: sproziti se mora stikalo - klik (sekunda) in to je to - govora je o odpiranju vrtnih vrat. Varnostno gledano se bodo v tel. vnesle stevilke, za katere se bo vibra sprozila in to je to Smile

Prejle sem miljavžentič testiral delovanje tranzistorja, ampak o delovanju nimam najboljsega obcutka...

Na E sem vezal + LED diode, - LED diode na -12VDC, na C sem vezal +12VDC, na B sem vezal navadno baterijo (1.5V oz. kasneje dve zaporedno vezani). LED dioda ne sveti. Je tranzistor okvarjen, ali jaz napacno vezem? (dokumentacija tranzistorja v prilogi)
