blisk · Član Pridružen-a: Sob 04 Mar 2006 22:26 Prispevkov: 31 Aktiv.: 0.13

Mi lahko kdo pove,kje je iz te skice razvidno,iz katerih pinov grejo žice na zadnje zvočnike?http://hopsasa/?slika05516n7v.jpg

Iztok · Objavljeno: Sob Avg 25, 2007 10:49 pm Naslov sporočila:

Nobene. Kot vidiš ima ta avtoradio samo izhod za prednje zvočnike LF (prednji levi) RF (prednji desni). Pina za zadnje zvočnike sta sicer narisana, ampak priklop ni nakazan, kar pomeni da najbrž ni vgrajena niti končna stopnja za zadnje zvočnike.
Sicer pa vidiš, če imaš kje gumb ali funkcijo za FADER.

blisk · Objavljeno: Ned Avg 26, 2007 12:08 am Naslov sporočila:

http://www.tralala.com/uredi/marijano/3876787/?os=9096562
To je slika od avtoradia CONCERT(kasetar original).Imam šest zvočnikov in je vse špilalo.Zdaj sem pa priklopil PIONEER-ja,pa bi moral naret prevezavo.Ker so bli zadnji priklopljeni na drugi konektor.CONCERT je imel štiri konektorje,PIONEER pa ima samo dva.

Jani · Objavljeno: Pon Sep 17, 2007 1:19 pm Naslov sporočila:

Prijatelj ima enak problem Sad

Po priklopu drugega avtoradia špilajo samo prednji zvočniki. Če se ne motim ima avto v zadnjem levem blatniku majhen subwuffer, ki je priključen na ojačevalec, pravtako (predvidevam) so priključeni zadnji zvočniki. Vse omenjeno je že serijsko v avtu (original). Vprašanje je kako priključiti avtoradio, da bodo špilali vsi zvočniki, ter čemu služi črna škatlica?

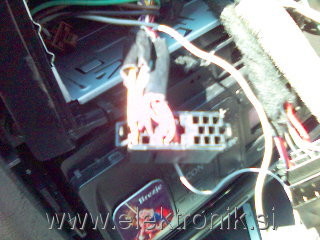

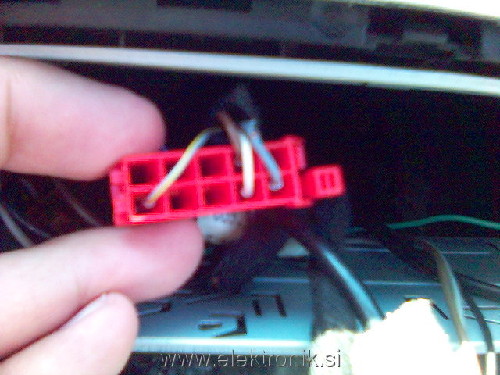

Prilagam še slike konektorjev. Žal slaba kvaliteta - slikano z mobitelom.

Hvala in LP, Jani

Jani · Objavljeno: Pon Sep 17, 2007 10:26 pm Naslov sporočila:

Kdorkoli???

PPG78 · Objavljeno: Pon Sep 17, 2007 11:02 pm Naslov sporočila:

V takih primerih je zelo dobro če veš kaj je bilo vgrajeno in tako lahko pogledaš kakšen je (bil) razpored. Poglej TUKAJ oziroma na glavni strani TUKAJ pomagaj si z "kablomanio" in nato menijem na levi.

Ko boš ugotovil priklop starega radia (kje je kaj) bo priklop novega enostaven. Glej samo da ne boš prikljapljal kakšnih CAN bus linij (K-bus, L-bus, CAN-H, CAN-L)

LP, Peter

Jani · Objavljeno: Pon Sep 17, 2007 11:27 pm Naslov sporočila:

Prvo hvala!

crto · Objavljeno: Tor Sep 18, 2007 7:43 am Naslov sporočila:

Odgovor je preprost in sicer sprednji zvočniki so pasivni kar pomeni da jih poganja ojačevalnik iz avtoradija ostali zvočniki pa so priklopljeni na "vsak svoj ojačevalec" ali odvisno od modela avta na en ojačevalec ki je nameščen v sredinski konzoli čisto pri tleh.
Rešitvi sta dve ali napelješ nove kable za zvočnike do vsakega zvočnika (to moraš naredit če ima vsak zvočnik svoj ojačevalec) ali uporabiš žice ki so že not pa jih na obeh straneh prevežeš (če veš katere so) druga pa da na ojačevalcu odklopiš kable za zvočnike in jih priklopiš na novi radio.

LP
Črto

crto · Objavljeno: Tor Sep 18, 2007 7:50 am Naslov sporočila:

Če pogledaš prvo sliko lahko na tretje konektorju (čisto spodnji) vidiš NF izhode za spredaj in za zadaj RF RR LF LR in COM.
No ta kabel gre na ojačevalec ali vsak posebej na zvočnik, če slediš temu kablu bi moral najti ojačevalec. Ali pa priklopi iz novega avtoradija "činče" za zadnje zvočnike na te vhode RR COM in LR COM priklopit moraš tudi napajanje za ojačevalec in tisti kontakt ki vklopi ojačevalec (edini preostali zraven teh).

LP

L&B · Objavljeno: Pon Okt 15, 2007 11:08 am Naslov sporočila:

Jst sem na A6 menjal radio in ni kaj drugega potrebno kot to da se kupi dodatni konektor, razdelilni , ki se priklopi na novi radio in org., konektor.Konektorji pa pridejo novi 30-35 eu.Lp

Tihi · Objavljeno: Pon Okt 15, 2007 3:43 pm Naslov sporočila:

Ponavadi ni potrebe. Drugace ima pa ta Pioneer izhod za 4 zvocnike, ce imas original imas lepo narisano kam kaj priklopiš.(obstajajo tudi manual-i na netu) Drugače je pa en konektor za napajanja (+,-, +ant, +kontakt) drugi pa za zvočnike (se pravi 4+zv in 4masa zv.)
