Bom uporabil kar tole temo ker naslov najbolj ustreza

/* ti bi verjetno rad na novo naredil, ne pa s starimi elementi in vezji - post sem torej prestavil VolkD */

torej rabim nekaj kar "ko se stanje signala A spremeni, vklopi B za pol sekunde"
signal A bi se spreminjal samo on/off, max napetost pa je nekje 12V.

bol po kmečko razloženo:
na strani A pošljemo signal in nato se na strani B prižge lučka za cca pol sekunde katera ima neodvisno napajanje od signala A.
in ko na strani A izklopimo signal, vezje na strani B spet prižge lučko za cca pol sekunde.

Baje se to da narediti s flip-flopom ali tranzistorskim vezjem s rc členom.

Se da to kje pri nas kupit (HTE nima), ali pa če je kdo pripravljen tole naredit in kakšna bi bila cena?

[jur]

Zadeva se imenuje nonretriggerable monostabil. Iz interneta poberi datasheet (dokumentacijo) za chip NE555. V datashetu je shema tega kar potrebuješ.

Za izdelavo je najboljši chip. Res ima 8 nog, vendar ima notri vse potrebne funkcije, tako da je boljši od tranzistorjev.

Na priloženi sliki: na pin 2 pripelješ signal za vklop (še bolje je, če pripelješ preko koncenzatorja 100 nF). Kondenzator Ca in upor Ra določata, koliko časa naj bo izhod (pin 3) vključen. Za večjo moč je potrebno signal izhoda ojačiti.

Cena materiala: pod evro

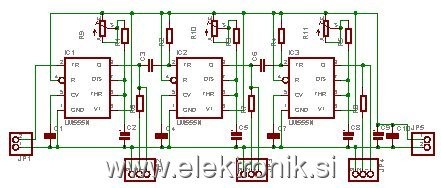

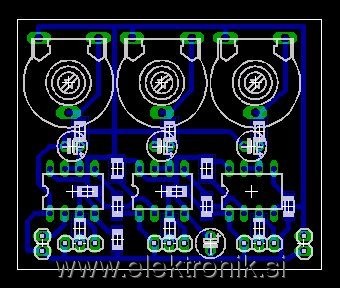

V naslednjih dveh prilogah: Shema in tiskanina za tako (zgoraj omenjeno) vezje, kjer so v seriji trije monostabili. Načeloma z tem vezjem lahko po aktiviranem vhodnem signalu prižgeš zaporedno tri žarnice, vsako za lasten nastavljiv čas dolžine gorenja.

Jur

[smrkec]

full ti hvala za tole, sam ker nisem doma v teh vodah bi bil zelo vesel, če bi se še našel kdo ki bi mi tole zlotal(seveda za €), ali pa če mi kdo skicira bolj domačo risbo kako naj zlotam. lotat znam, sam ne poznam pa oznak za elemente in mi ni najbolj jasno.
rabil bi bolj otroško risbico al pa da zraven oznake še piše kaj predstavlja.

[ElGrigon]

Če sem prav razumel smrkca bi on rad, da mu vezje pošlje signal 0.5s ob aktiviranju signala in tudi takrat, ko signal na vezje deaktiviramo.
Vezje v predlogi pa bo vedno dalo 0.5s signal ob vklopu trigerja, ne bo pa dajalo 0.5s signala ob izklopu trigerja.

Pred to vezje bi dodal monostabilni multivibrator s tranzistorji pri katerem bi izhode tranzistorjev peljal na triger čipa. Vezje bi delovalo točno tako kot se zahteva, ko bi pritisnil tipko bi se monostabil vklopil v nestabilno stanje kjer bi s prvim tranzistorjem sprožil čip 555, ki bi dal 0.5s signal. S sprostitvijo tipke bi monostabil preklopil v stabilno stanje po RC konstanti (katero se zmanjša na najmanjši možni čas preklopa) in drugi tranzistor bi spet sprožil čip555 kateri bi zopet dal signal 0.5s.

[jur]

Prej omenjeno/narisano vezje služi na nekem vikendu (ne mojem) kot snemalnik lopovov. Na vhod je priključen infrardeč senzor. Ko senzor detektira lopova, prvi 555 zgenerira kratek impulz, ki pritisne tipko za vklop videorekorderja. Drugi 555 naredi impulz, ki pritisne na play tipko, zadnji pa čez določen čas nekaj minut pritisne na stop. Izhodi so prilotani direktno na tipke rekorderja. Če lopov po koncu snemanja še vedno miga, se cikel ponovi.

Posnelo je le manjše lopove. Pobirali so jabolka, potacali solato.

Izboljšava naprave je bila, ko je drugi infrardeči senzor (na drugi strani hiše) preklopil rele, ki je na rekorder pripeljal signal druge kamere (na drugi strani hiše). Tako je bila posneta na en rekorder vsa okolica.

Infrardeč senzor je vklopil tudi luč, da se je videlo tudi ponoči. Dokler se ga ni prestavilo, so to izkoriščali mački, ki so se pozimi hodili gret pred luč.

Jur
