Pozdrav!

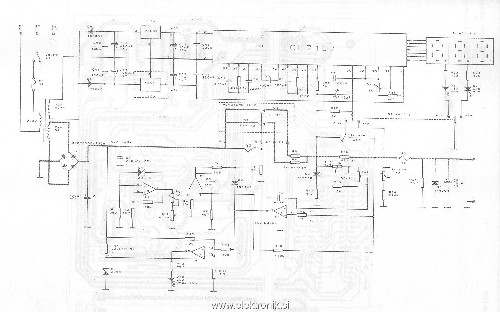

V nekem delavnem zvezku sem našel načrt regulacijskega usmernika (230V-50Hz; 0-25V; 100mA-5A), na katerem bi naj bila napaka, ampak jaz te napake ne najdem oz ne vem kaj bi naj bilo narobe. Zato se obračam na vas in bi enega (lahko tudi več) "soforumaša" prosil, pa res lepo prosil, če bi lahko malo pregledal, če je vse v redu s tem vezjem. Rad bi bil prepričan, da ni težav in da se lahko lotim izdelave vezja.

Najlepša hvala, pa tudi, če me kam pošljete.

ps: Lahko prosim tudi na kolenih.

[milan62]

Ena izmed napak je točka tipanja izhodne napetosti. Izhodna napetost bo manjša od prikazane za padec napetosti na uporu 0E1 in izhodni varovalki ( ki je nepotrebna)

LP

[VolkD]

Druga taka napaka je da 0E1 upor sploh ni potreben. Njegovo delo lahko povsem nadomestita izravnalna upora v emitorjih regulacijskih tranzistorjev (0,47E)

[s57bic]

0.1 ohm je merilni upor za ampermeter. Z ustrezno vezavo stikal za u/i meter, bi lahko meril napetost na desni strani tega upora 0.1 ohm. Tako bi meril točno vrednost.


lp, Jože.

[VolkD]

Namesto padca napetosti na merilnem uporu 0.1E bi za meritev toka lahko koristil izenačevalna upora 0.47E. Notranja upornost napajalnika bi se s tem izboljšala.

Sicer pa z čipovjem v napajalnikih nisem imel nikoli dobrih izkušenj. Preveč radi postanejo generatorji šuma in oscilacij.


Oglej si tole literaturo : Matjaz Vidmar: "Kako se lotiti napajalnika?", pages 45-54/2-93, CQ ZRS, ISSN 1318-5799.

[Iztok]

[VolkD]

Na vsakem po malo...

A moram res narisati ?

[Iztok]

Si prepričan, da je linearnost ojačanja na obeh enaka glede na breme? Kaj pa če ima eden od tranzistorjev malce drugačen stik s hladilnim telesom (kar je skoraj gotovo) in se tista linearnost zaradi večjega ali manjšega segrevanja glede na drug tranzistor razlikuje?

Podobna zgodba je pri paralelni vezavi napetostnih stabilizatorjev 78xx ...

Aha, iz slike vidim, da bi vzel neko povprečje ... še vedno mislim, da je končni rezultat na 0E1 še najbolj točen.

[VolkD]

Narisano! Zgoraj ... Stvar deluje popolnoma ekvivalentno enemu samemu uporu. Sicer je pa mostiček in se stvar da tudi izračunati.


Izračuni pa so poznani tudi iz teorije seštevalnikov (analogni računalniki).

[Iztok]

Me nisi čisto prepričal ... se mi pa ob tej uri res ne da podrobno računat s primeri tako da ...

[borber]

R19 0.1 /5W je ob enem šent za ampermeter in tokovni limiter. Odstranitev R19 in predelava po Darkotovem predlogu pa zahteva tudi predelavo vhodnega vezija za tokovni limiter.
Večji problem se mi zdi varovalka, direktno na izhodu, ker s svojo upornostjo poveča izhodno upornost stabilizatorja.

[mzeljk]

jaz bom tudi poskusil to izdelat....

[japek]

Jaz sem ta napajalnik izdelal in vgradil v delovno mizo v službi. Po, več kot treh letih, ga še ni bilo potrebno popravljati, če prav se tam včasih dogajajo prava čuda .
Sem si pa narisal svojo tiskanino, tako da če te zanima, jo lahko dam jutri na net. Sprememba je ta, da sem uporabil dva dvojna operacijska ojačevalnika, namesto četvorčka, namesto BC tranzistorja je BD, na ploščici je prostor za štiri manjše usmerniške kondenzatorje in tudi usmerniški mostiček, mostiček in tranzistorji so na eni strani tiskanine, tako da se jih privije na skupen hladilnik, pa napetost za napetostno regulacijsko vejo imam speljano ločeno, tako da jo lahko vzameš direktno iz izhodne sponke napajalnika. Nimam pa napravljenega merilnega dela napajalnika, ker sem uporabil dva analogna merilna instrumenta.
Jaz sem z njim zadovoljen, če prav sem si zase raje napravil tole LINK

[cero]

Jaz sem v srednji šoli tudi izdelal ta usmernik in še danes deluje zadovoljivo, če bi pa rabil danes takšen usmernik, bi ga za manj kot je cena materjala kupil že izdelanega na sejmu v Prodenonu.

[Ales007]

Ja, ravno sem nabavil materjal in zjedkal, tako da za vikend bom sestavil in sprobal kako deluje. Hudič pa je, ker je lepo vreme in še se da kaj postorit od zunaj, pa "fušal" sem malo.

Japek, če imaš narisano, te kar prosim, da objaviš. Še bom tega, ko bo čas sestavil. Za "kolega"

A...kateri IC7107 pa ste uporabili, takoj lahko dobim samo SCPL. Sicer doma imam 7106CPL, samo kolk sem gledal Datasheet, ne pride v poštev.
