Pozdravljeni!

Zanima me, če ima kdo kakšen načrt za pretvornik iz 24V na 12V. Na njem naj nebi bilo večjih obremenitev - od oka recimo 2,5A maximum. Nanj bi bil priklopljen avtoradio, mogoče CB postaja, eventuelno kakšna LEd svetilka itd.

Hvala za odgovore.

LP

[Domenius]

7812 z dodatnim tranzistorjem?

[tangosierra]

hmm...
Lahko malo več informacij prosim?

zadevo bi namreč rad dal v kamion (kamioni imajo nmreč 24V napeljavo), tak da bi rad imel poleg 24V še 12V - kot je v osebnem avtu. Pač za priklopit avtoradio, CB postajo... no big deal

[Iztok]

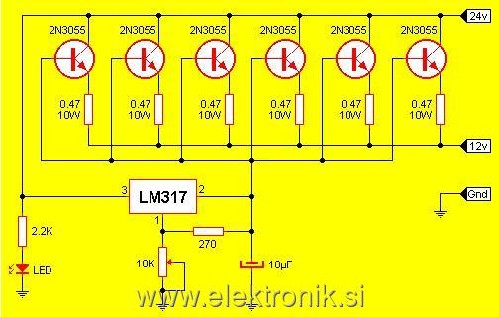

2,5A je za omenjene porabnike premalo. Rabiš najmanj 10A. Uporabi spodnjo skico. Za tvoje potrebe bodo dovolj 3je 2N3055 izhodni tranzistorji. Izhodno napetost s potenciometrom nastavi na 13,2V.

[Domenius]

Če res misliš da imaš dovolj 2,5A si preberi data sheet od 7812 - imaš prikazano kako se vezje realizira z dodatnim tranzistorjem. Čeprav ti bolj priporočam da uporabiš Iztokov predlog - da imaš vseeno malo rezerve. Še najboljša varianta bo pa s kakšnim switcherjem - malo poglej po forumu.

[MadMax]

No, jaz bi Iztokovega vzel šele za izhodišče.

Vsekakor velja opozoriti na primerno hlajenje tranzistorjev, jaz pa vseeno ne bi priklapljal zadeve brez dodane prenapetostne zaščite (za primer preboja kakega tranzistorja).
Pa še ena nezanemarljiva malenkost: v VF polju oddajnika (CB postaja) lahko zadeva ponori in kot posledico nekontrolirane izh. napetosti lahko dobimo kokice v radiju in ostalih 12V aparaturah.

[Iztok]

Takih usmernikov napajanih iz 18VAC (TR) z izhodom 14VDC tudi do 30A (ZETAGI pečke ) sem pred 15. leti kar nekaj izdelal za CBjaše kluba v katerem sem bil takrat član (UKWjaši ne me zdaj ) ...

Druga verzija je imela namesto LM317 kar 7812 s tremi 1N4148 proti masi. Za zaščito proti nihanju in motnjam je zadostoval velik ELKO na vhodu in nekaj drobiža po 100nF.
