Dobil sem en števec iz enega Seat Cordoba. Števec je od dizelske verzije. Nima narejenega merjenja obratov na tak način kot starejši bencinarji, da samo priklopiš +, - in frekvenco pa dela.

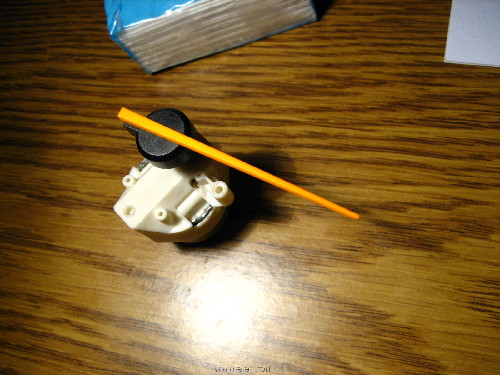

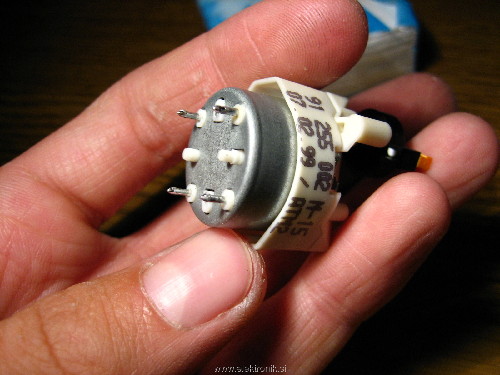

Kazalec je montiran na neke vrste motorček, s 4 priključki in dvema tuljavama. Rad bi izvedel princip delovanja tega motorčka, da bi naredil neke vrste driver za ta motorček, potem bi lahko tak obratomer priklopil na bencinski motor. (frekvenca v odklon kazalca). Motorček ima izveden prenos na kazalec preko 3 zobničkov.

Zanima me, če je to izvedljivo. Vem da je precej enostavneje dobiti obratomer od bencinarja, in je to v bistvu že narejeno le na drugačen princip.

Sicer je to že vse narejeno na tiskanini od števca, vendar je tiskanina zelo velika, pa še 30 pinski konektor gre nanjo in je praktično nemogoče ugotoviti kateri priključki bi upravljali z obratomerjem.

Merilnik hitrosti ima narejen na isti princip. Nima nobene zajle.

Gre se mi predvsem to, da bi ob sklenitvi kontakta naredil tisto animacijo, ko gre kazalec do konca in nazaj.

Preiskal sem internet in nisem našel nič podobnega, ali pa ne vem sploh kaj iskati.

[MadMax]

Koračni motorček.
Brez kakega mikroprocesorčka ga ne boš krmilil.

[dkone]

[MadMax]

Poganjal in premikal levo-desno že, a TTL logika, ki bi ga pripravila do delovanja kot obratomer, bi bila nepraktično velika...

[Jule]

Najraje bi naredil s PIC mikrokrmilnikom, saj bi bilo vezje kar se da majhno. Sicer nimam še veliko znanja za programiranje. Znam pa malo s flowcode. Tudi pravega uC ne bi znal izbrat, jih je preveč.

Zanima me, kako bi izvedel kalibracijo. Recimo, da se motorček toliko vrti, da odkloni kazalec do točke kjer kaže 3000 obratov. Je kakšen način, da nebi tega kalibriral s poskušanjem?

Se pravi bi šlo tako:

Signal bi vzel pri (-) polu vžigalne tuljave, ta signal bi pripeljal na uC, uc bi ga sprocesiral in zavrtel koračni.

Bi šlo, da bi dobil nekje že narejen krmilnik koračnih motorjev z uC, potem nekako predelal kodo da bi delal kar bi hotel?

Tale moj je bipolar? Se pravi, da bi ga krmilil vsak krmilnik za bipolarne? S tem, da ni treba, da je nevem kako močen krmilnik?

[red_mamba]

na farnelu dobiš čipe, ki so posebaj za to namenjeni, sam trenutno ne vem točne oznake Jaz jih bom v bljižnji prihodnosti naročil nekaj za en svoj projekt, moram pa prej še take mini koračne motorje dobiti

[andrejj]

Ne vem točno če ta koračni motor.Meni se zdi da narejen da meri tako kot inštrument.Ne morem več spomniti,ker od tega že dolgo sem imel od avto.Si poskusil vrteti z rokami?

[NeoTO]

[Jule]

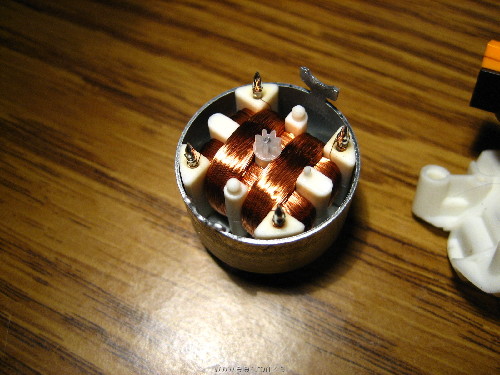

Če vrtiš z rokami se čuti da se obrača motorček. Kazalec ostane na tistem mestu kjer ga pustiš. Ne zleze nazaj kot pri starejših števcih. Če priklapljam napetost po nasprotnih pinih, motorček ostane "trd". Pri dveh sosednjih pinih nima stika. Sem skoraj 100% da je bipolarni koračni.

Ni mi pa jasno, kako bi PIC-u dopovedal, da ob neki vhodni frekvenci zavrti motorček za določeno število vrtljajev.

[andrejj]

Zanimivo,takšnega še nisem videl.Če bi bil v Ljubljani bi šel v Centralno knjižnico pozanimat za kakšno revijo ali drugo.Pa ne morem ker sem preselil.

[NeoTO]

[Jule]

Ko bi le znal spravit kaj takega skupaj..

Kakšne elemente bi poteboval? Kakšen PIC, da bi imel primeren vhod(najbrž analognega), kakšen čip ki bi pretvarjal frekvenco v napetost, AD pretvornik, za izhod bi bili dovolj standardni tranzistorji(bc547...)

Problem mi je predvsem programska koda, ki je sam ne bi znal spravit skupaj. Potem je problem za to kalibrirat, ker sam ne bi znal kode popravljat, bi jo moral drugi, vse to enači da potem to ni moj izdelek.. Hmm.. to ni vredu.

Ravnokar se nekaj igram z flowcodom, ker hočem dodat noter nov element - koračni motor, pa mi ne uspeva. Bom videl če mi bo uspelo.
