Izhod trofaznega transformatorja (vezava zvezda) imam priključen na polnovalni mostični usmernik (6 diod). Ker je pri 1,5kV izhodne DC napetosti valovitost precej visoka (~300V) in je potreba po zmanjšanju V ripple, sem razmišljal o paralelnem kondenzatorju. Izhodni tokovi bodo precej nizki -> od nekaj mA do 200mA max.

Zaenkrat mi še ni uspelo najti enačbe, po kateri bi izračunal vrednost kondenzatorja za željeni Vripp pri določeni napetosti in obremenitvi za trofazni usmernik.
Sklepam da zato, ker se za glajenje visokih U verjetno bolj uporabljajo dušilke, katerih se zaenkrat izogibam, saj bi rad imel glajeno napetost tudi pri odprtih izhodnih sponkah

Valovitost moram zmanjšati na 5% Vout, kar pomeni 75V.

Hvala za pomoč že vnaprej.

[aly]

Katerikoli simulator vezij bo tukaj najhitrejša pot do rešitve

[gumby]

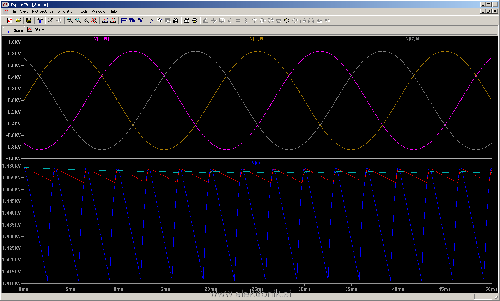

Tole se dogaja pri 200mA odjema... spodaj imaš tri grafe (za 10, 100 in 1000uF).

btw 1000uF kondenzatorja, nabitega na 1500V nočeš pošlatat, verjemi mi

btw2 200mA pri 1,5kV pomeni 300W... si prepričan, da rabiš toliko?

[lipa]

[s55m]

Dušilke v minus veji niso več v modi ?

[Sime.]

Hvala vsem.

@gumby Hvala lepa za uporabne grafe. 100uF kondenzator bo super. 200mA bo kar potrebnih pri moji aplikaciji.

@s55m Dušilke bi se rad izognil, saj želim imeti Vripp pod omenjeno vrednostjo tudi pri odprtih sponkah.

[Sime.]

Gumby...
Mi poveš kako si izvedel simulacijo... Namreč imam grozne težave z lociranjem ničnih potencialov v programu LT spice.
Zanima me ali si imel zvezdišče treh generatorjev ozemljeno ali ne?

LP!

[gumby]

Zvezdišče in - za usmernikom ni na enakem potencialu... izberi sam, kaj bo zate "0"

[Sime.]

Dogajajo se mi čudne stvari v praksi

- Imam VN transformator Y/y.
- Vhodno napetost nastavim z variakom, tako da dobim na izhodu Umax 1500V.
- Na izhodu sekundarja imam izveden polnovalni mostič z 6 diodami.
- Zvezda sekundarja ni ozemljena!

->Sondo ozemljenega osciloskopa priklopim na izhod mostiča

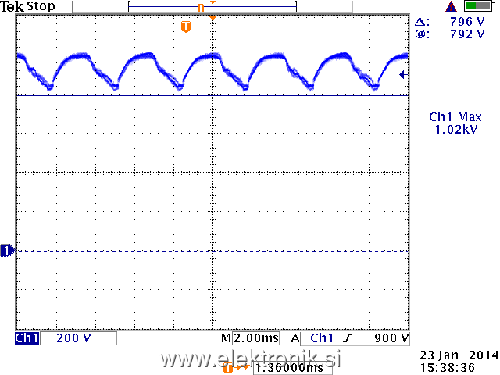

- Če je DC izhod mostiča neobremenjen, dobim Vripple oblike in frekvence kot pri polvalno usmerjanem mostiču (kot da spodnje 3 diode nebi imele funkcije)
-Če je DC izhod mostiča obremenjen (nekaj mA), dobim Vripple pričakovane oblike in frekvence (2x višja v primerjavi z zgornjo)

- Če imam osciloskop neozemljen (baterija), v obeh primerih dobim pričakovano obliko Vripple (polnovalno usmerjanje)

Zanima me zakaj pri ozemljenem osciloskopu in neobremenjenem usmerniku dobim tak rezultat? Glede na to da je sonda 100:1, kar pomeni R=100MOhm, kar pomeni pri 1,5kV izhodne napetosti 15uA toka skozi sondo. Je možno da se tokokrog zaključuje preko parazitnih tokov v "neozemljeno" zvezdo transformatorja?
