[Silvo]

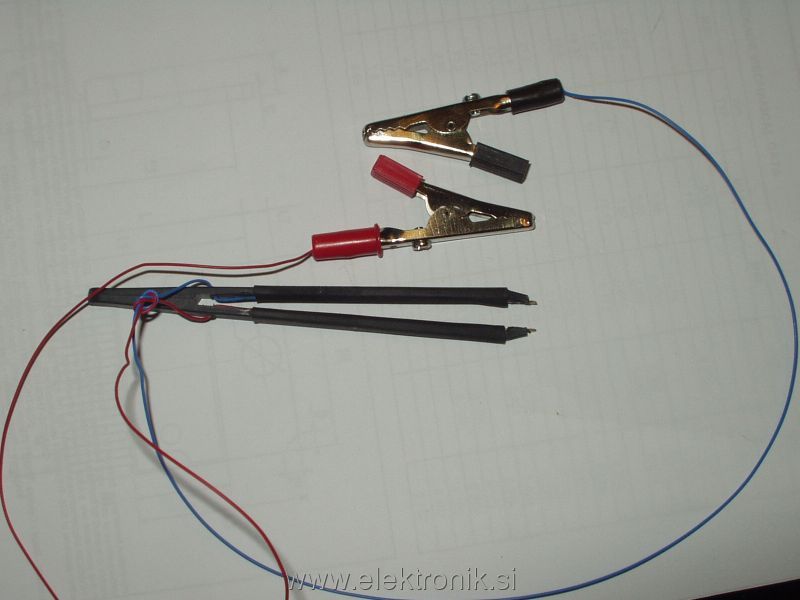

Ob zadnjem obisku Newholda sem kupil tudi set plastičnih pincet, katere razen pri jedkanju niso preveč uporabne. Eno sem predelal tako, da služi kot pripomoček pri merjenju smd elementov. Prilagam fotografije.

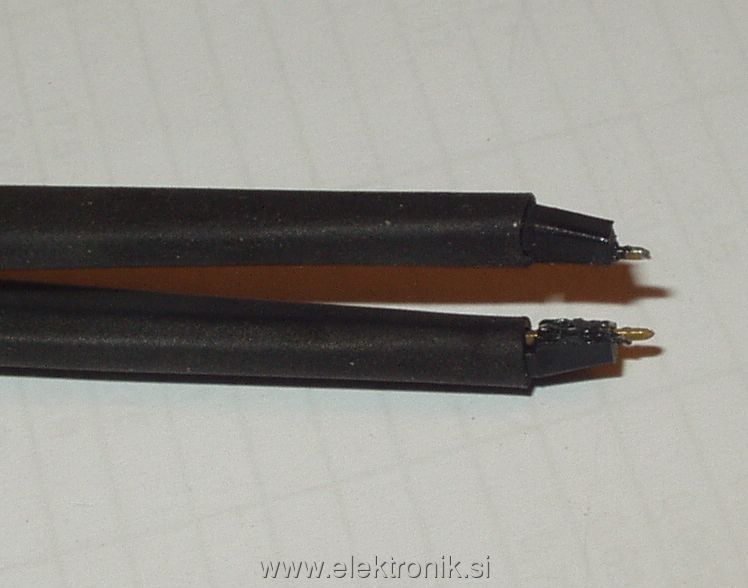

Konice sem odrezal. S spajkalnikom sem segrel kontakt letvice ter ga utisnil v konice.
Na letvice sem prispajkal žičke. Na krake sem potisnil skrčlive cevi, da držijo žičke.

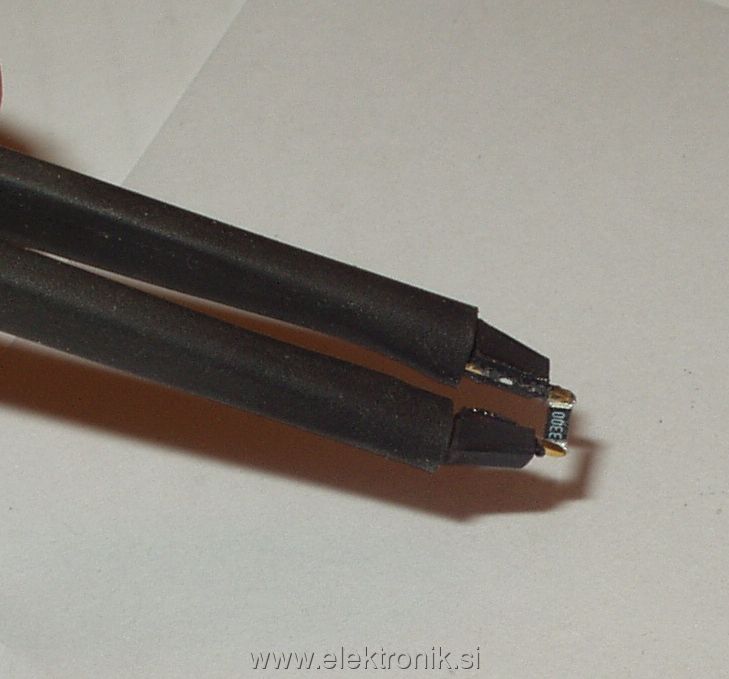

Še v funkciji:

[andrejj]

Dobro si napravil.Pa si mene prehitel,V mislih sem prej hotel,odkar sem napravil LC meter.A kaj ko pa nimam časa.
Lp

[Traflc]

Tudi mene je TOLE navdušilo , da sem začel razmišljat , kako to realizirat , še posebej , ko sem videl ceno te napravice
Prišel sem na podobno idejo kot Silvo samo , da na žalost nisem našel nobene plastične pincete .
Silvo super ideja.

[Silvo]

Uporabil sem eno iz med teh pincet.

[ElGrigon]

Pa se pri samem branju elementov ne pojavijo nobene motnje oz. pogreški zaradi dolgih žičk in morebiti še slabih kontaktov?

[Silvo]

[trobida]

A potem krokodilčka priklopiš kar na merilne vezi od inštrumenta? Mogoče bi bilo v tem primeru najbolje vzeti banano, tako da se le ta direktno vklopi v instrument in ni nepotrebnega kablovja. Sicer pa je to super ideja, ni kaj .

[Silvo]

[VolkD]

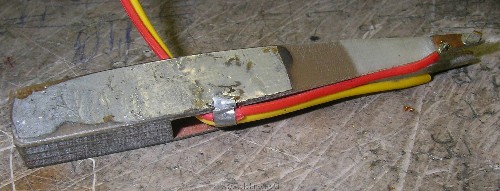

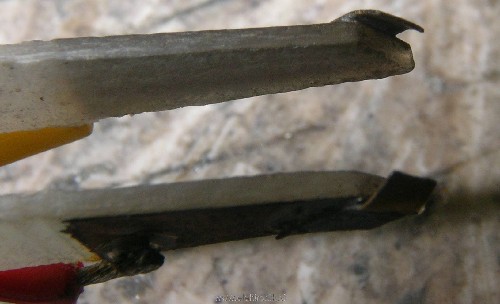

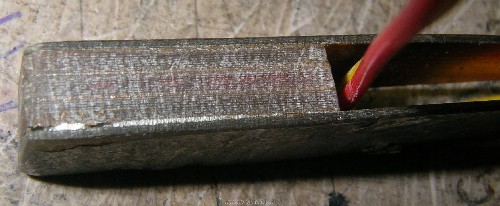

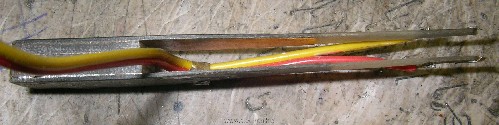

Sam imam nekaj podobnega narejeno že kar nekaj let. Le da sem jaz to relaiziral kar z FR4. "pinceta" je precej manjša in ima na koncu prispajkana 2 koščka medenine s katerimi element primem.
Ta "pinceta" deluje tudi z kondenzatorji. Je pa res, da je merilnik potrebno kalibrirati, ko je "pinceta" priključena.
Sicer pa slike povedo vse.

[PPG78]

Silvo zanimiva rešitev. Sem tudi sam razmišljal da bi si naredil nekaj podobnega za SMD.
Pred časom na sejmu pa sem videl Pametno pinceto . Super rešitev, ampak verjetno ne za hobi proračun.

Lp, Peter

[andrejj]

Za ta merilnik sem premišljeval,da bi napraviti v SMD izvedbi namesto klasično.Potem bi imeli manjši merilnik.Za displej pa bi uporabil od mobija.Ne vem če bi šlo.
Lp

[ElGrigon]

Namen imam narediti LC meter za katerega bom naredil orodje za merjenje takšno plastično pinceto. Zdaj pa me zanima kakšno povezavo med pinceto in LC metrom bi uporabil, da bi bilo čim manj motenj pri merjenju kapacitivnosti?
Bi bil kabel z zunanjim in med žilnim opletom zadovoljiv ali priporočate kaj drugega npr. kakšno varianto kot je sonda za osciloskop?

[RastaMan]

Ravno danes sem na internetu našel že izdekano tako pinceto. Ima že vgrajen zaslon. LINK

LP, Matevž
